Toute pièce constitutive d'un échangeur peut être amenée à être changée. Pièces chaudronnées et usinées, ces accessoires doivent venir en lieu et place de l'existant et sont donc de véritables ensembles de précision.
Quiri, spécialiste des
échangeurs thermiques et d’
appareils sous pression, vous propose un
accessoire de tête flottante.
Spécificités Thermiques :
Pièce de rechange livrée en Afrique du Nord pour le compte d’une
raffinerie en Algérie.
Cette
tête flottante a été fabriquée par Quiri pour un
échangeur de chaleur tubulaire à tête flottante, type TEMA BES.
Cette pièce de rechange a été installée en lieu et place de la
tête flottante existante.
Données Techniques de la boîte de distribution :
| |
|
Coté Calandre |
Coté Tubes |
| Nature des fluides |
|
Hydrocarbure |
Hydrocarbure |
| Température de service |
°C |
302 |
204 |
| Pression de service |
Bar G |
|
13,7 |
| Dimensions principales |
|
|
| Puissance |
kW |
- |
| Surface d’échange installée |
m² |
- |
| Type de tubes faisceau |
|
- |
| Diamètre ext |
mm |
1 025 |
Spécificités Géométriques :
Tête flottante pour échangeur thermique tubulaire horizontal.
Spécificités Constructives :
Code : ASME VIII div 1
Règlementation : Algérienne
Température de calcul : +327 °C côté calandre / +227 °C côté boite
Pression de calcul : 7 bars (g) côté calandre / 19 bars (g) côté boite
Pression d’épreuve : 10,5 bars (g) côté calandre et 28,5 bars (g) côté boite
Coefficient de soudure 0.85
Métallurgie :
| |
Matière |
Norme |
| Bride |
SA105 |
ASME |
| Fond |
SA516 Gr 60 |
ASME |
| Tube |
SA333 Gr 6 |
ASME |
Procédés de soudage : suivant ASME IX
Agrément des soudeurs : suivant ASME IX
Procédés semi-automatique MIG/MAG.

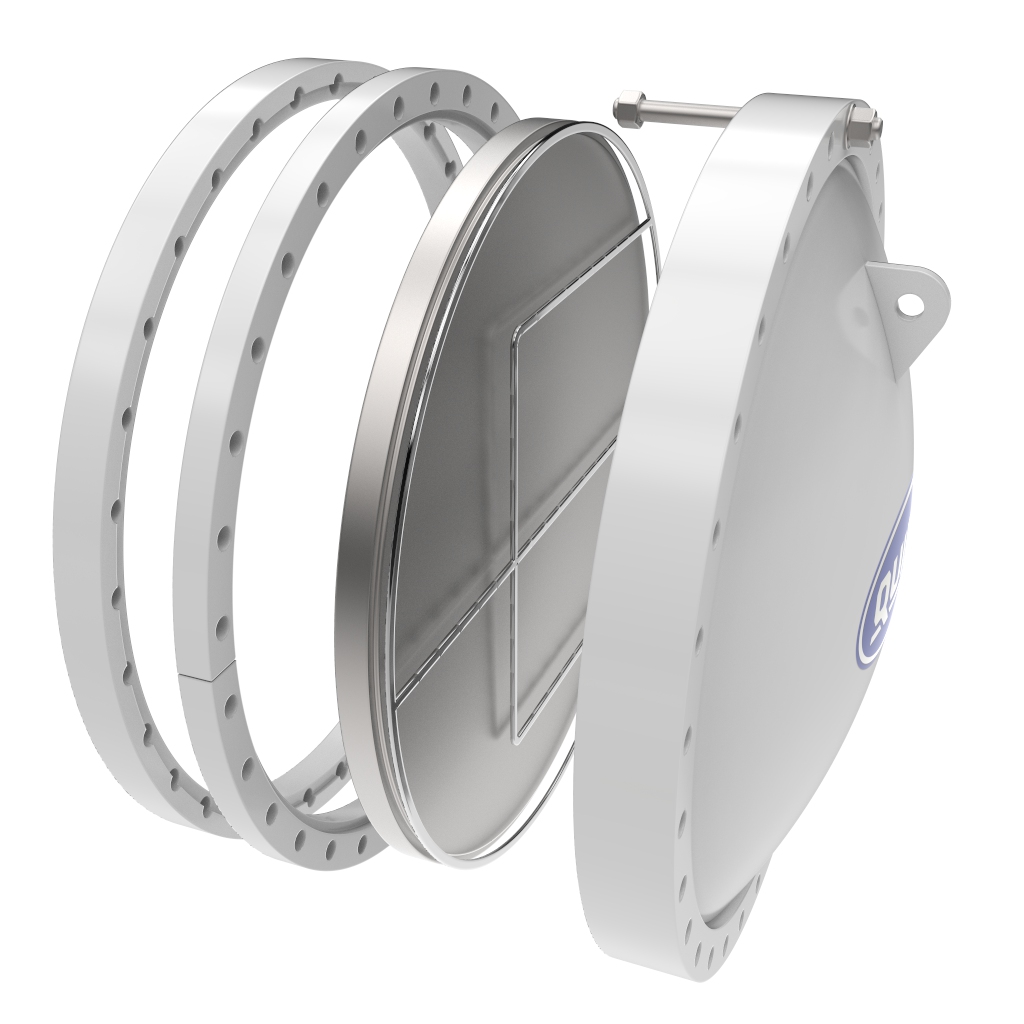

Vue 2D de l’accessoire de tête flottante :
