Réfrigérant d'huile : Échangeur de chaleur multitubulaires

Imprimer

Les machines tournantes exigent non seulement une lubrification correcte, mais aussi une évacuation de la chaleur issue de leur fonctionnement. Les réfrigérants d'huile permettent d'une part de refroidir et donc d'extraire une partie de la chaleur produite lors de l'exploitation de la machine tournante, mais aussi de restituer à l'huile ses propriétés de viscosité et par conséquent son pouvoir lubrifiant.

Quiri, spécialiste des échangeurs de chaleur tubulaires, vous propose un réfrigérant d’huile.

Spécificités Thermiques :

Nous avons livré ce type d’échangeur thermique en Finlande, en France et en Chine dans le cadre de la construction de centrales nucléaires type EPR.

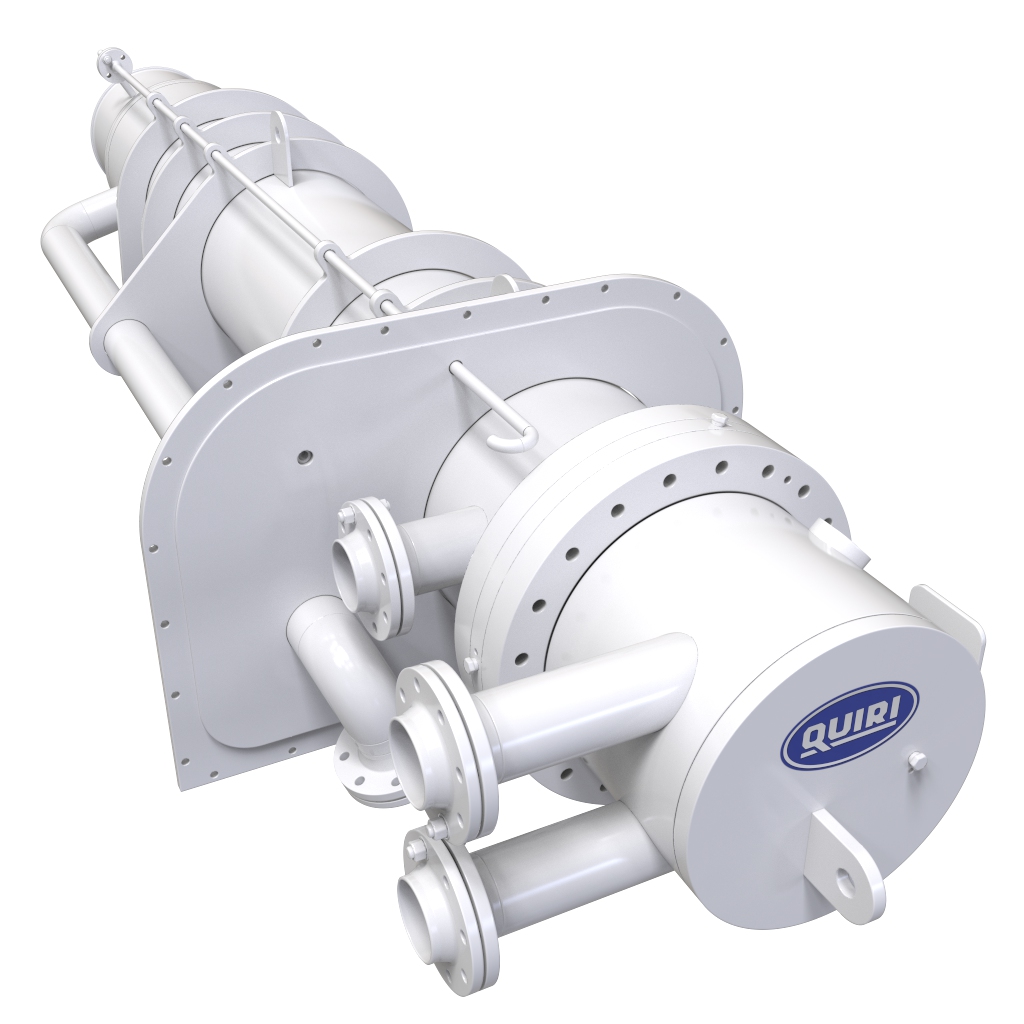

Le réfrigérant d’huile qui est un échangeur de chaleur multitubulaire, de conception thermique Quiri, assure le refroidissement de l’huile du palier supérieur de chaque moteur (fluide primaire) par échange thermique avec une circulation d’eau déminéralisée (fluide secondaire).

Quelques Données Techniques :

		Coté Calandre	Coté Tubes
Nature des fluides		Huile	Eau déminéralisée
Débit	t/h	55	60
Températures d’entrée	°C	53	38
Températures de sortie	°C	44	42
Pression de service	Bar abs	2,5	8
Pression de calcul	Bar g	10	13,5
Température de calcul	°C	95	95
Puissance	kW	260

Dimensions principales
Type de tubes faisceau		Tubes à ailettes cintrés
Diamètre calandre	mm	500

Spécificités Géométriques :

Échangeur thermique tubulaire vertical, longueur hors tout 3,5 m, poids à vide 2 tonnes.

Spécificités Constructives :

Code : EN 13445
Calcul de l’échangeur par éléments finis. L’échangeur de chaleur est conçu pour supporter les efforts sismiques engendrés par les accélérations horizontales et verticales ainsi que pour supporter les efforts sismiques exercés en cas de rupture de tuyauterie primaire.
Règlementation : DESP 2014/68/UE

Métallurgie :

	Matière	Norme
Calandre	P265 GH	EN 10028-2
Plaques tubulaires	P295 GH	EN 10222-2
Brides de boites et de calandre	P295 GH	EN 10222-2
Fond	P295 GH	EN 10028-2
Tubes de faisceau	Cu-DHP R220	EN 12452
Tubulures	P235 GH	EN 10216-2
Chicanes	P265 GH	EN 10028-2

Liaison tube/ plaque : dudgeonnage 2 rainures
Procédés de soudage : homologué EN ISO 15614-1 ou EN 288.3 et EN ISO 15613
Agrément des soudeurs : suivant EN ISO 9606-1 et EN 14732

Spécificités Qualité :

LOFC selon les spécifications clients, les exigences des réglementations européennes et locales.
Les exigences particulières d’EDF, du Stück et chinoises ont été suivies.
Suivi par différents organismes tels que AREVA, Ceidre, TVO, Stück.
