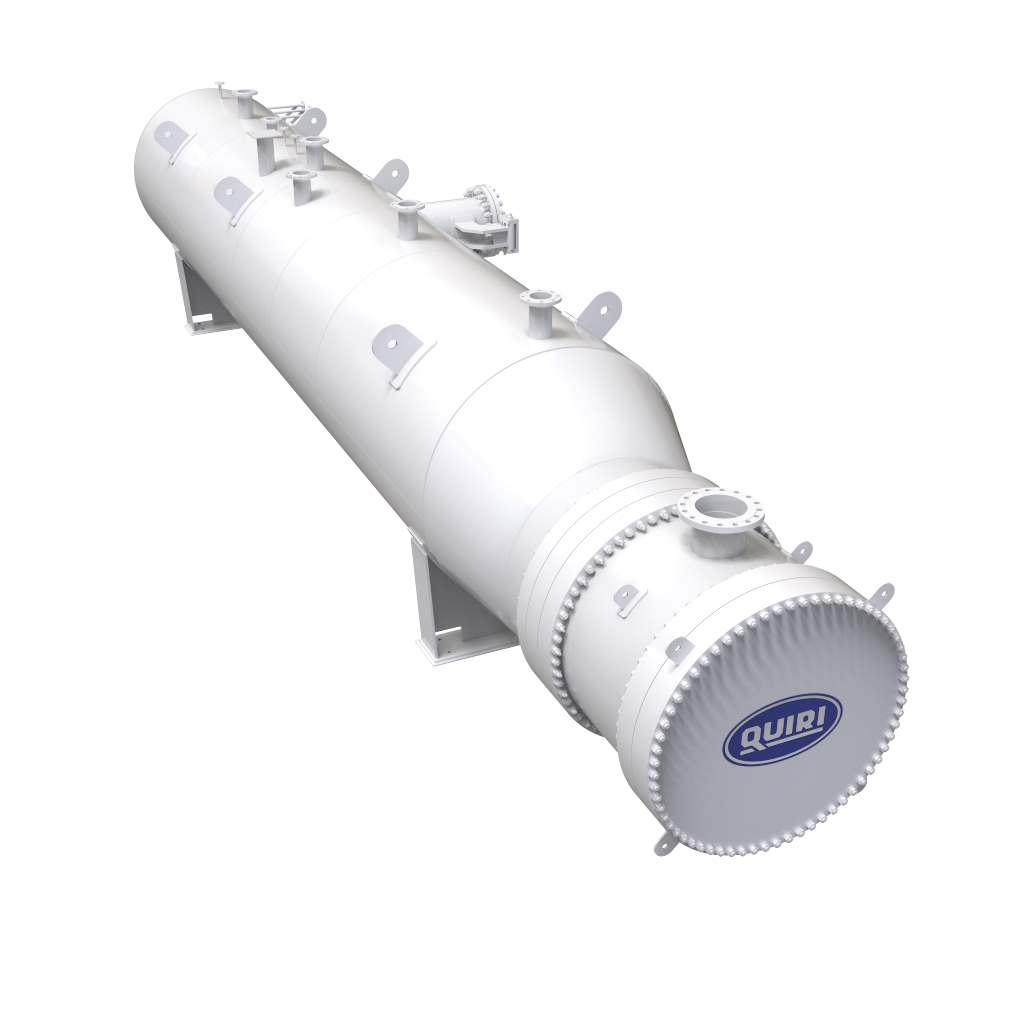

Quiri, spécialiste des échangeurs thermiques tubulaires, vous propose un générateur de vapeur de type TEMA BKU.
Spécificités Thermiques :
Appareil livré en Angleterre en 2017 dans le cadre de la construction d’une centrale de cogénération.
L’usine fournit également de la vapeur process à une autre usine via ce générateur de vapeur.
Le générateur de vapeur qui est un échangeur de chaleur multitubulaire, de conception thermique Quiri, assure la production de vapeur saturée par condensation de vapeur surchauffée. La vapeur surchauffée provient de l’extraction de vapeur de la turbine. La pression d’alimentation en vapeur de chauffage (côté primaire) du générateur de vapeur est contrôlée afin de maintenir une pression de vapeur constante (côté secondaire).
L’eau d’alimentation pour la calandre (côté secondaire) est fournie par le système d’alimentation en eau de l’usine. L’alimentation en eau est contrôlée afin de maintenir un niveau constant d’eau du côté calandre du générateur de vapeur.
Quelques Données Techniques :
| Coté Calandre | Coté Tubes | ||
| Nature des fluides | Eau | Vapeur | |
| Débit | t/h | 50 | 56 |
| Températures d’entrée | °C | 136 | 208 |
| Températures de sortie | °C | 189 | 198 |
| Pression de service | Bar abs | 12 | 15 |
| Pression de calcul | Bar g | 15 | 23 |
| Température de calcul | °C | 204 | 350 |
| Puissance | MW | 31 | |
| Dimensions principales | ||||
| Surface d’échange installée | m² | 2350 | ||
| Type de tubes faisceau | Tubes lisses cintrés | |||
| Diamètre calandre | mm | 2100 | ||
Spécificités Géométriques :
Échangeur thermique tubulaire horizontal, longueur hors tout 14 m, poids à vide 55 tonnes.
Spécificités Constructives :
Code : EN 13445
Règlementation : DESP 2014/68/UE
Catégorie de risque IV, module de réception G
Coefficient de soudure 0.85
Métallurgie :
| Matière | Norme | |
| Calandre | P265 GH | EN 10028-2 |
| Plaques tubulaires | P355 QH | EN 10222-2 |
| Brides de boites et de calandre | P355 QH | EN 10222-2 |
| Fond | P265 GH | EN 10028-2 |
| Tubes de faisceau | P235 GH | EN 10216-2 |
| Tubulures | Gr6 | SA333 |
| Chicanes | S235JRG2 | EN 10025 |
Liaison tube/ plaque : soudage et dudgeonnage
Procédés de soudage : homologué EN ISO 15614-1 ou EN 288.3 et EN ISO 15613
Agrément des soudeurs : suivant EN ISO 9606-1 et EN 14732
Spécificités Qualité :
LOFC selon les spécifications clients, les exigences des réglementations européennes et locales.
Dossier d’exploitation en langue anglaise.
Appareil installé en Angleterre.
