Préchauffeur d'eau : Échangeur de chaleur multitubulaires

Imprimer

Optimiser le rendement thermique d'une installation consiste à récupérer au mieux de l'énergie qui serait sans cela perdue (chaleur fatale). Un préchauffeur d'eau permet de valoriser la chaleur contenue dans des condensats avant stockage.

Quiri, spécialiste des échangeurs thermiques, vous propose un préchauffeur d’eau.

Spécificités Thermiques :

Appareil livré en France en 2020 dans le cadre de la construction d’une UVE (Unité de Valorisation Energétique des déchets).
Le préchauffeur fourni par Quiri fait partie d’un lot de 3 échangeurs thermiques : un préchauffeur d’eau, un vaporiseur et un surchauffeur de vapeur.
L’échangeur de chaleur, de conception thermique Quiri, préchauffe de l’eau à partir de condensats issus d’une turbine en amont.

Quelques Données Techniques :

		Coté Calandre		Coté Tubes
Nature des fluides		Eau Surchauffée / Gaz 2		Condensats / Gaz 2
Nombre de passes		2		2
Températures service (entrée / sortie)	°C	105	204	231	137
Pressions service	Bar (a)	29.5		28.4

Dimensions principales
Puissance	kW	728
Surface d’échange installée	m²	98.6
Type de tubes faisceau		Tubes lisses cintrés
Diamètre calandre	mm	450

Spécificités Géométriques :

Échangeur thermique tubulaire horizontal, longueur hors tout 7500 mm, poids à vide 4 Tonnes.

Spécificités Constructives :

Code : EN 13445
Règlementation : DESP 2014/68/UE
Température de calcul : 0 °C /300°C coté boite et coté calandre
Pressions de calcul : 35 bar (g) coté boite et 40 bar (g) coté calandre
Pressions d’épreuve : 57 bar (g) coté boite et 65 bar (g) coté calandre
Catégorie de risque IV, module de réception G
Coefficient de soudure 0.85

Métallurgie :

	Matière	Norme
Calandre	P265 GH	EN 10028-2
Plaques tubulaires	P280 GH	EN 10222-2
Brides de boites	P280 GH	EN 10222-2
Fond	P265 GH	EN 10028-2
Tubes de faisceau	P265GH-TC1	EN 10216-2
Tubulures	Gr6	ASTM A333
Chicanes	S235JRG2	EN 10025

Liaison tube/ plaque : soudage et dudgeonnage
Procédés de soudage : Homologués EN ISO 15614-1 ou EN 288.3
Agréments des soudeurs : Suivant EN 287.1 ou EN 1418
Procédés semi-automatique MIG/MAG

Spécificités Qualité :

LOFC selon les spécifications clients, les exigences des réglementations européennes et locales.

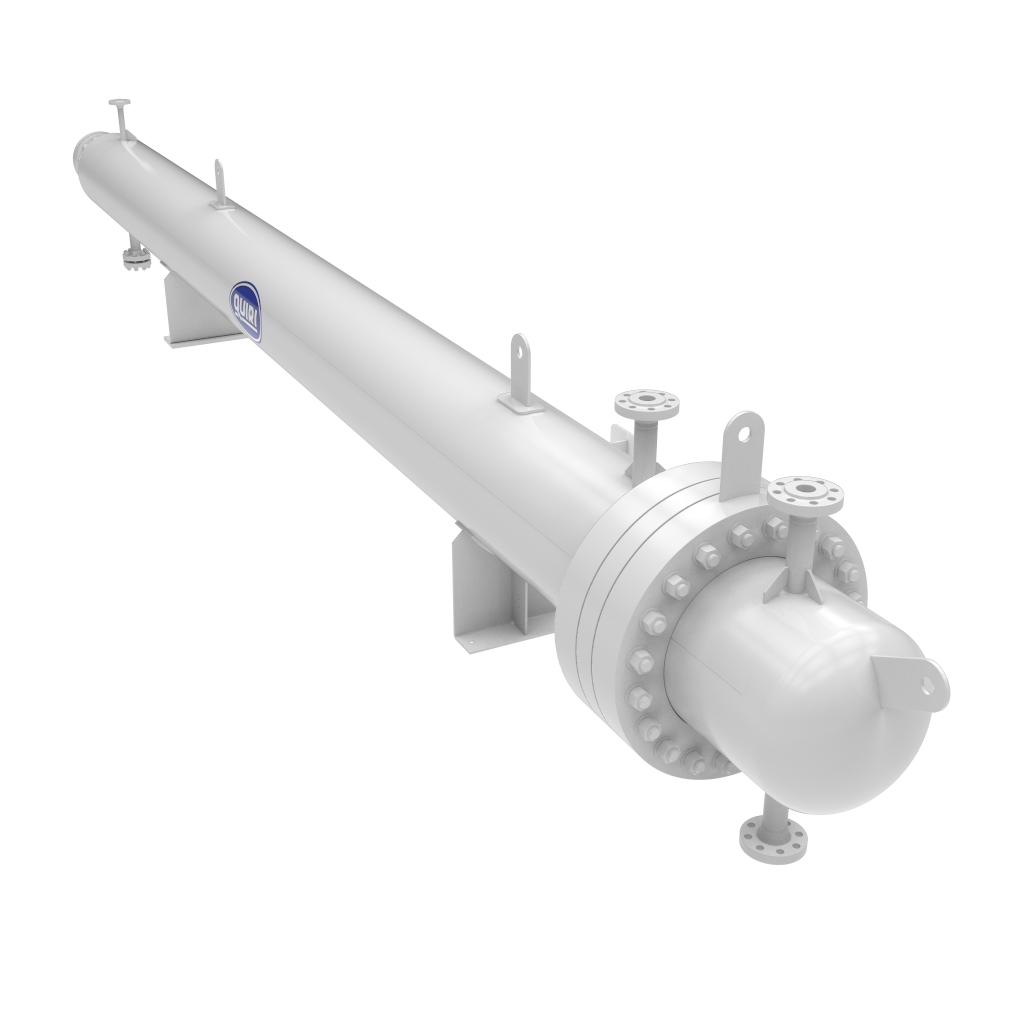

Vue 3D du prechauffeur d’eau :
