Quiri, spécialiste des échangeurs thermiques, vous propose un faisceau de rechange pour échangeur.
Spécificités Thermiques :
Appareil livré en France en 2019 pour le compte d’une société spécialisée dans la fabrication de produits chimiques dérivés du chlorure.
Ce faisceau tubulaire est une pièce de rechange pour un échangeur en fonctionnement au sein de l’usine du client.
L’échangeur tubulaire est un échangeur process servant à refroidir un chlorure de vinyle.
Données Techniques de l’échangeur tubulaire :
| Coté Calandre | Coté Tubes | ||
| Nature des fluides | Eau / Liquide 2 | Chlorure de Vinyle / Gaz 1 | |
| Nombre de passes | 1 | 4 | |
| Températures service | °C | 25 | 20 |
| Pressions service | Bar (a) | 3 | 12 |
| Dimensions principales | |||
| Puissance | kW | – | |
| Surface d’échange installée | m² | – | |
| Type de tubes faisceau | Tubes lisses droits | ||
| Diamètre calandre | mm | 600 | |
Spécificités Géométriques :

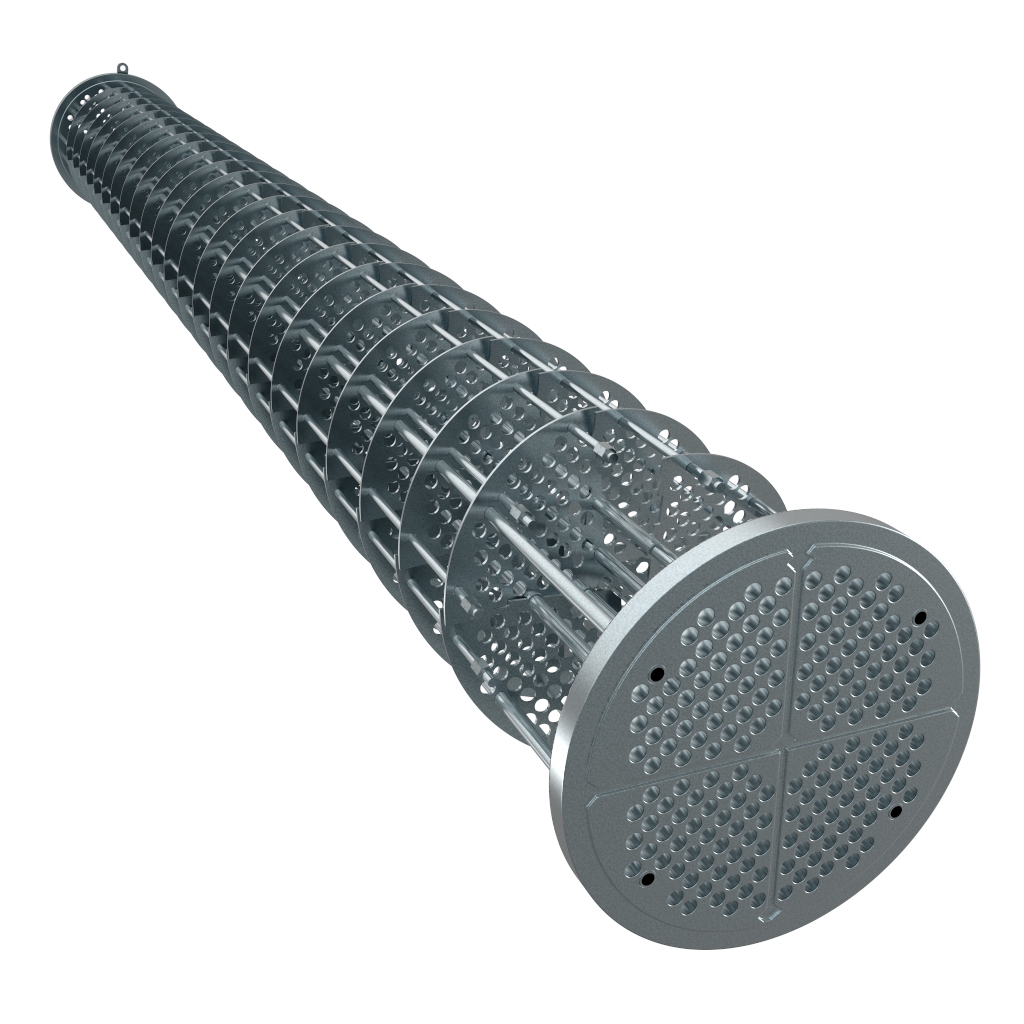

Faisceau de rechange pour échangeur thermique tubulaire horizontal, longueur hors tout 5400 mm, poids à vide 1200 Kg.
Faisceau à tête flottante de type BEW – faisceau entièrement démontable
Spécificités Constructives :
Code : CODAP
Règlementation : DESP 2014/68/UE / Arrêté du 20 Novembre 2017
Température de calcul : 0°C /+50°C coté boite et 0°C /+40°C coté calandre
Pressions de calcul : 16 bar (g) coté boite et 6 bar (g) coté calandre
Pressions d’épreuve : 23 bar (g) coté boite et 9 bar (g) coté calandre
Catégorie de risque IV, module de réception G
Coefficient de soudure 0.85
Métallurgie :
| Matière | Norme | |
| Calandre | Gr6 | SA333 |
| Plaques tubulaires | P280GH | EN 10222-2 |
| Calotte sphérique | P265GH | EN 10028-2 |
| Tubes de faisceau | P235GH – TC1 | EN 10216-2 |
| Chicanes | S235JRG2 | En 100025 |
Liaison tube/ plaque : soudure 2 passes décalées de 90° avec mandrinage d’approche après soudage.
Procédés de soudage : Homologués EN ISO 15614-1 ou EN 288.3
Agréments des soudeurs : Suivant EN 287.1 ou EN 1418
Procédés automatiques sous flux – TIG + Electrode – Procédés 138 pour les parties soumises à la pression,
Procédés semi-automatique MIG/MAG pour les parties non soumises.
Spécificités Qualités :
Faisceau de rechange réceptionné en présence d’un Organisme Notifié ne donnant pas lieu à un marquage CE (composant considéré comme une pièce de rechange suivi en exploitation selon arrêté du 15 mars 2000).
Réalisation d’une maquette de l’assemblage tubes faisceau sur plaque tubulaire en présence du client et approuvée en laboratoire par le client.
Vue 2D :
