Composant chaudronné spécial

Industries concernées :
Produit concerné : Pièces détachées

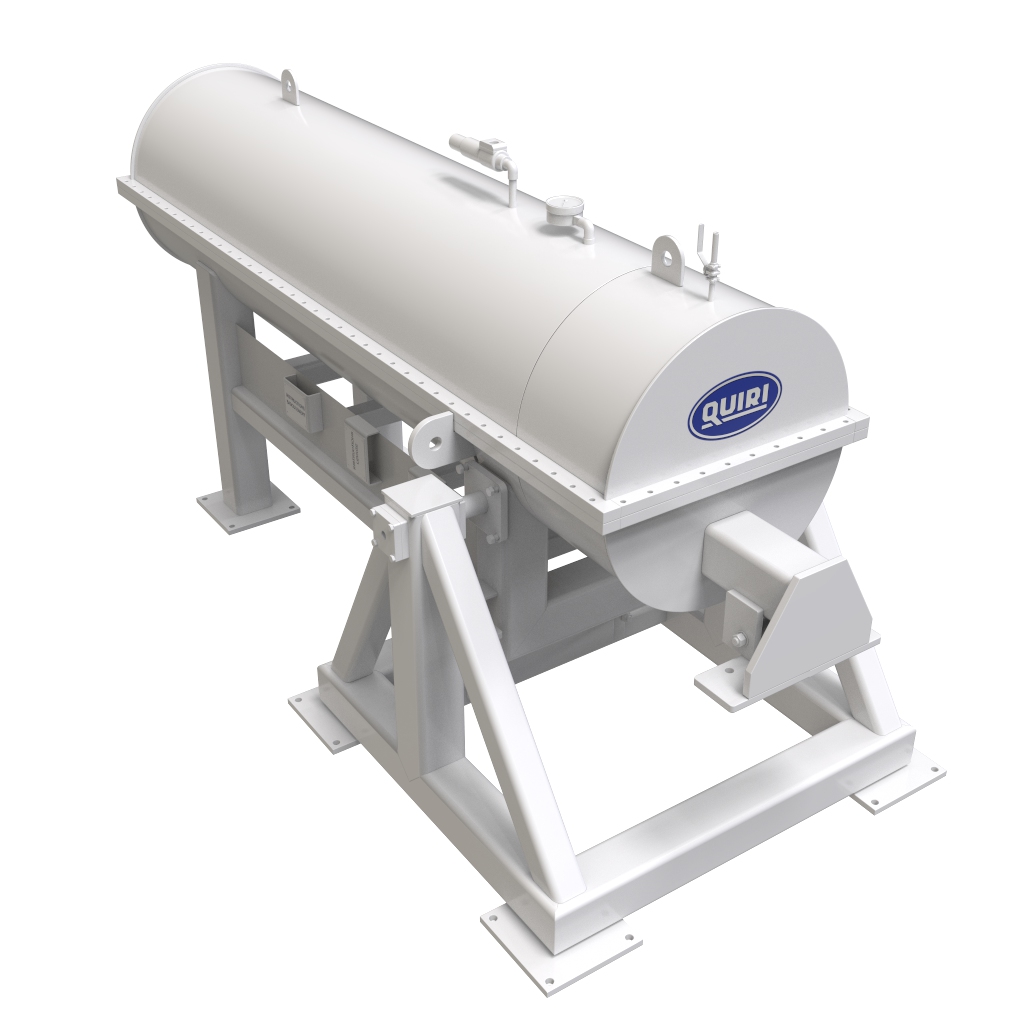

Composant chaudronné spécial - Pièces détachées - Quiri
Fort de son expérience en chaudronnerie et en soudage, sur la base de son expertise "métier", Quiri Echanges Thermiques peut fournir tout type de pièce spéciale sur plan.
Quiri, spécialiste des échangeurs thermiques tubulaires, vous propose un composant chaudronné spécial.

Spécificités Thermiques :

Composant fabriqué par Quiri et livré en Afrique du Nord pour le compte d’un complexe pétrochimique dans l’Est algérien. Ce composant chaudronné est un faisceau à tubes en épingles qui sert à vaporiser l’éthylène circulant intérieur tubes. Quiri a fabriqué et livré un ensemble de deux faisceaux.

Données Techniques de la boîte de distribution :


    Coté Tubes
Nature du fluide   Ethylène
Nombre de passes   1
Température de service °C -104 / +35
Pression de service Bar G 21

Dimensions principales   -
Puissance kW -
Surface d’échange installée -
Type de tubes faisceau   -
Diamètre boite mm -

Spécificités Géométriques :

Faisceau pour vaporisateur d’éthylène.

Spécificités Constructives :

Code : ASME VIII div 1 Règlementation : Algérienne Température de calcul : -104 / +50 °C côté boite Pression de calcul : 24 bars (g) côté boite Pression d’épreuve : 41 bars (g) côté boite Coefficient de soudure 0.85

Métallurgie :


  Matière Norme
Collecteurs SA312 TP 304L ASME
Fonds Caps SA403 WP304L ASME
Tubes SA249 TP304L ASME
Procédés de soudage : suivant ASME IX Agrément des soudeurs : suivant ASME IX

Spécificités Qualité :

Plan Qualité selon les spécifications clients, les exigences des réglementations européennes et réglementation algérienne. Etablissement d’un dossier préliminaire et envoi à la Direction Générale des Mines Algérien (DGMH pour approbation avant le lancement de la fabrication

Vue 2D du composant chaudronné :

Composant chaudronné spécial - Pièces détachées - Quiri - 2
