Quiri, spécialiste des échangeurs thermiques, vous propose un réchauffeur de fluides process.
Spécificités Thermiques :
Appareil livré en France en 2015 pour le compte d’une société spécialisée dans les additifs pour lubrifiants.
Cet échangeur thermique fait partie d’un lot de 2 échangeurs installés afin de chauffer un polymère dans une cuve peine de 2400 m3 de 80 à 100°C en 30 heures.
Afin de dimensionner au mieux ce type d’échangeur de chaleur, une étude thermique a été réalisée prenant en compte les déperditions thermiques de la cuve, celles du fluide process, celles sur la ligne.
Le dimensionnement thermique a été réalisé afin de chauffer l’ensemble du polymère présent dans la cuve en un temps maximal de 30 heures.
Afin d’obtenir ce temps de chauffe nous avons conçu un échangeur tubulaire chauffant en une passe le polymère selon la séquence de 80 à 140°C en début de séquence et de 100 à 146°C en fin de séquence.
La fonction de cet échangeur tubulaire est de réchauffer un fluide process à partir de vapeur issue de la ligne au sein de l’usine.
L’échangeur de chaleur, de conception thermique Quiri, condense la vapeur coté tubes et fournit et réchauffe le polymère coté calandre, qui est réinjecté dans la cuve après avoir été réchauffé dans l’échangeur.
Données Techniques du réchauffeur de fluides thermiques :
| Coté Calandre | Coté Tubes | ||||
| Nature des fluides | Polymère / Liquide 2 | Vapeur / Gaz 2 | |||
| Nombre de passes | 2 | 2 | |||
| Températures service (entrée / sortie) | °C | 80 | 140 | 159.01 (saturation) | 159.01 |
| Pressions service | Bar (a) | 14 | 6 | ||
| Dimensions principales | |||||
| Puissance | kW | 1192 | |||
| Surface d’échange installée | m² | 44.1 | |||
| Type de tubes faisceau | Tubes lisses cintrés | ||||
| Diamètre calandre | mm | 350 | |||
Spécificités Géométriques :
Échangeur thermique tubulaire horizontal, longueur hors tout 5800 mm, poids à vide 1500 Kg.
Échangeur tubulaire de type BFU – avec boite et faisceau démontables
Spécificités Constructives :
Code : CODAP
Règlementation : DESP 97/23/CE
Température de calcul : -20°C /195°C coté boite et coté calandre
Pressions de calcul : -1/ +13 bar (g) coté boite et -1/ +16 bar (g) coté calandre
Pressions d’épreuve : 25 bar (g) coté boite et 28 bar (g) coté calandre
Catégorie de risque IV, module de réception G
Coefficient de soudure 0.85
Métallurgie :
| Matière | Norme | |
| Calandre | Gr6 | SA333 |
| Plaques tubulaires | Gr316L | SA240 |
| Brides de boites | LF2 | SA350 |
| Fond | WPL6 | SA240 |
| Tubes de faisceau | TP316L | SA213 |
| Tubulures | Gr6 | SA333 |
| Chicanes | Gr316L | SA240 |
Liaison tube/ plaque : soudage et dudgeonnage
Procédés de soudage : Homologués EN ISO 15614-1 ou EN 288.3
Agréments des soudeurs : Suivant EN 287.1 ou EN 1418
Procédés semi-automatique MIG/MAG
Spécificités Qualités :
Échangeur tubulaire réceptionné de manière unitaire selon module de réception G, suivi et validé par un Organisme Notifié.

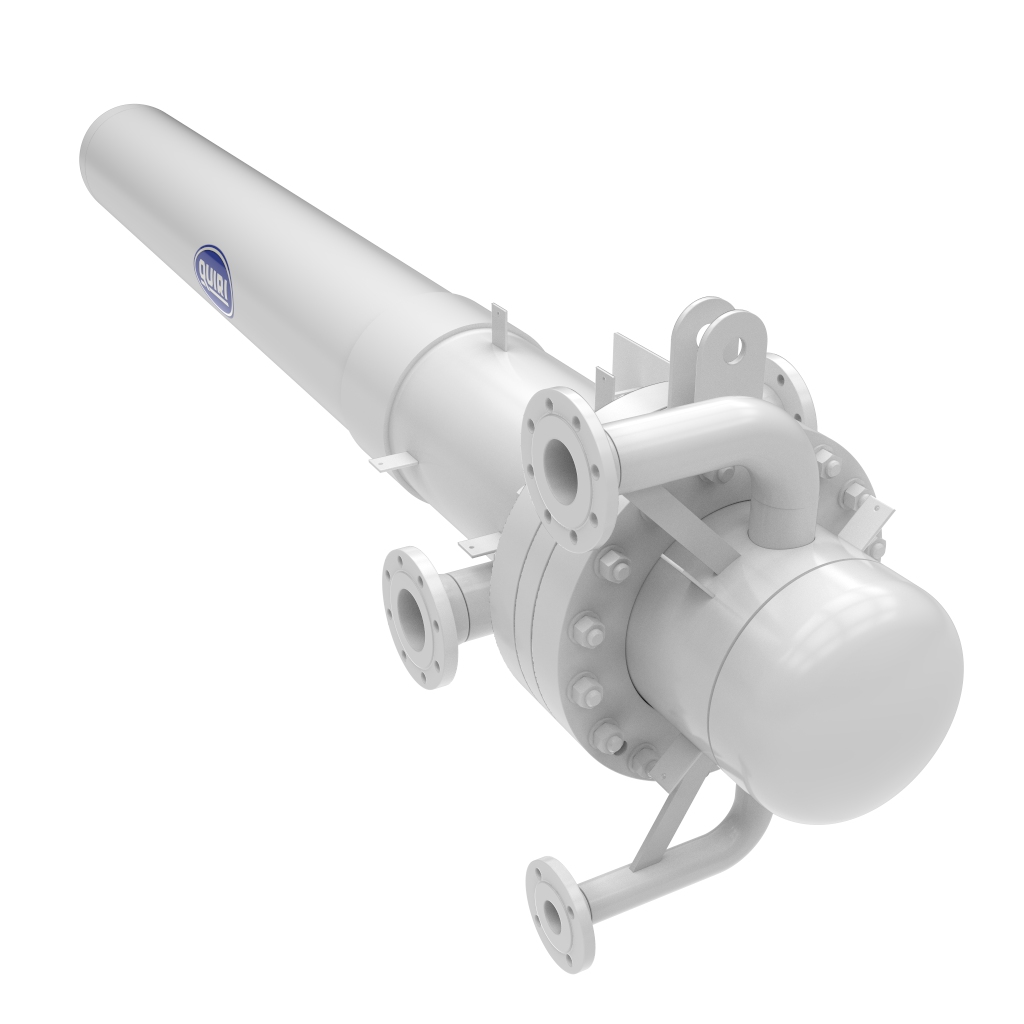

Vue 3D :
