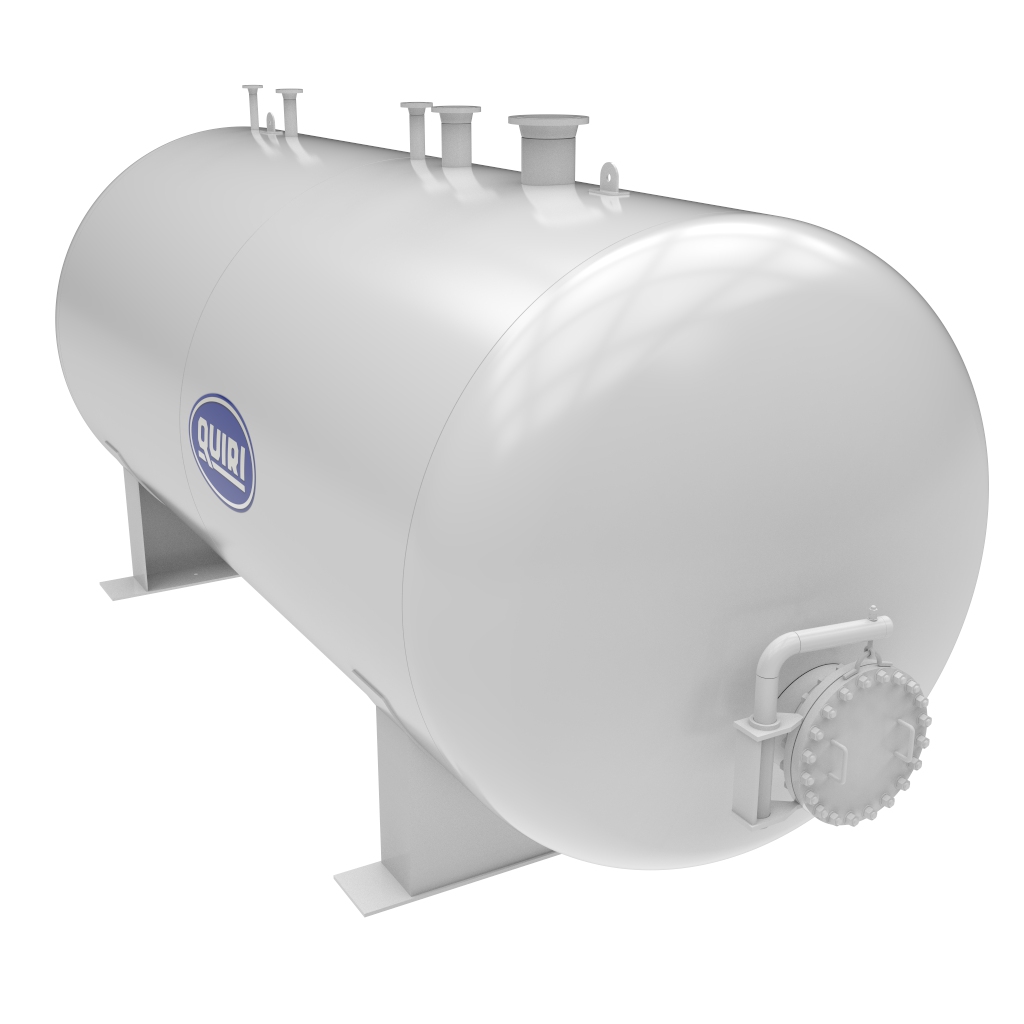

Réservoir stockage fluide process

Industries concernées :
Produit concerné : Réservoirs à pression
Réservoir stockage fluide process - Réservoirs à pression - Quiri
Fluides classés, pressions élevées, température ambiante très basse ou température de service élevée, le réservoir de stockage est un équipement soumis à la Directive Européenne des équipements sous pression.
Quiri, spécialiste des échangeurs thermiques multitubulaires, vous propose un réservoir de stockage de fluides process.

Spécificités Thermiques :

Dans le cadre de la réhabilitation d’un Complexe de liquéfaction de gaz naturel situé en Afrique du Nord, Quiri spécialiste des échangeurs thermiques et d’appareils sous pression a réalisé la conception mécanique et fabrication de vingt-quatre (24) réservoirs dans le cadre d’un seul contrat. 6 x réservoirs de récupération CLD (Gouttes de Liquide Froid). (Blow Case Vessel CLD 650) (Cold Liquid Dropout) avec berceau et protection incendie 6 x réservoirs de récupération propane réfrigérant. (Blow Case Vessel PR 660) (Propane Réfrigérant) avec berceau et protection incendie 12 x réservoirs accumulateurs d'air pour les bacs GNL. Ces réservoirs de stockage de fluides ont été fournis par Quiri dans le cadre du programme de rénovation dudit complexe.

Quelques Données Techniques :

Réservoirs de récupération CLD 650
    Coté Calandre
Nature des fluides   Propane
Températures de service °C -35 / 43
Températures de calcul °C -37,2 / 93
Pression de service Bar eff 0,83 / 7,91
Pression de calcul Bar eff 0 / 29,19
Pression d’épreuve Bar eff 51,7

Spécificités Géométriques :

Poids à vide 455 kg. Poids rempli d’eau : 909 kg. Réservoirs de récupération PR 660
    Coté Calandre
Nature des fluides   Propane
Températures de service °C -37,2 / 43
Températures de calcul °C -37,2 / 93
Pression de service Bar eff 14,8
Pression de calcul Bar eff 26,19
Pression d’épreuve Bar eff 46

Spécificités Géométriques :

Poids à vide 545 kg. Poids rempli d’eau : 1000 kg. Réservoirs accumulateur air
    Coté Calandre
Nature des fluides   Air
Températures de service °C Ambiante
Températures de calcul °C 25
Pression de service Bar eff 7,4
Pression de calcul Bar eff 13,8
Pression d’épreuve Bar eff 20,7

Spécificités Géométriques :

Poids à vide 166,5 kg. Poids rempli d’eau : 620,5 kg.

Spécificités Constructives :

Code : ASME VIII div 1 + Stamp U Règlementations : DESP 2014/68/UE et Réglementation Algérienne : Décret No. 90/245 relatif à la réglementation Algérienne des appareils à pression de Gaz et Décret No. 90/246 relatif à la réglementation Algérienne des appareils à pression de Vapeur ASME Stamp U Coefficient de soudure UW-12 (FULL)

Métallurgie :


  Matière
Réservoirs de récupération CLD 650 Inox 304L
Réservoirs de récupération PR 660 Acier au carbone basse température
Réservoirs accumulateur air Acier au carbone
Procédés de soudage : suivant ASME IX Agrément des soudeurs : suivant ASME IX

Spécificités Qualité :

Plan Qualité selon les spécifications clients, les exigences des réglementations européennes, réglementation algérienne et ASME U. Etablissement d’un dossier préliminaire et envoi à l’autorité de régulation des hydrocarbures (ARH) pour approbation avant le lancement de la fabrication

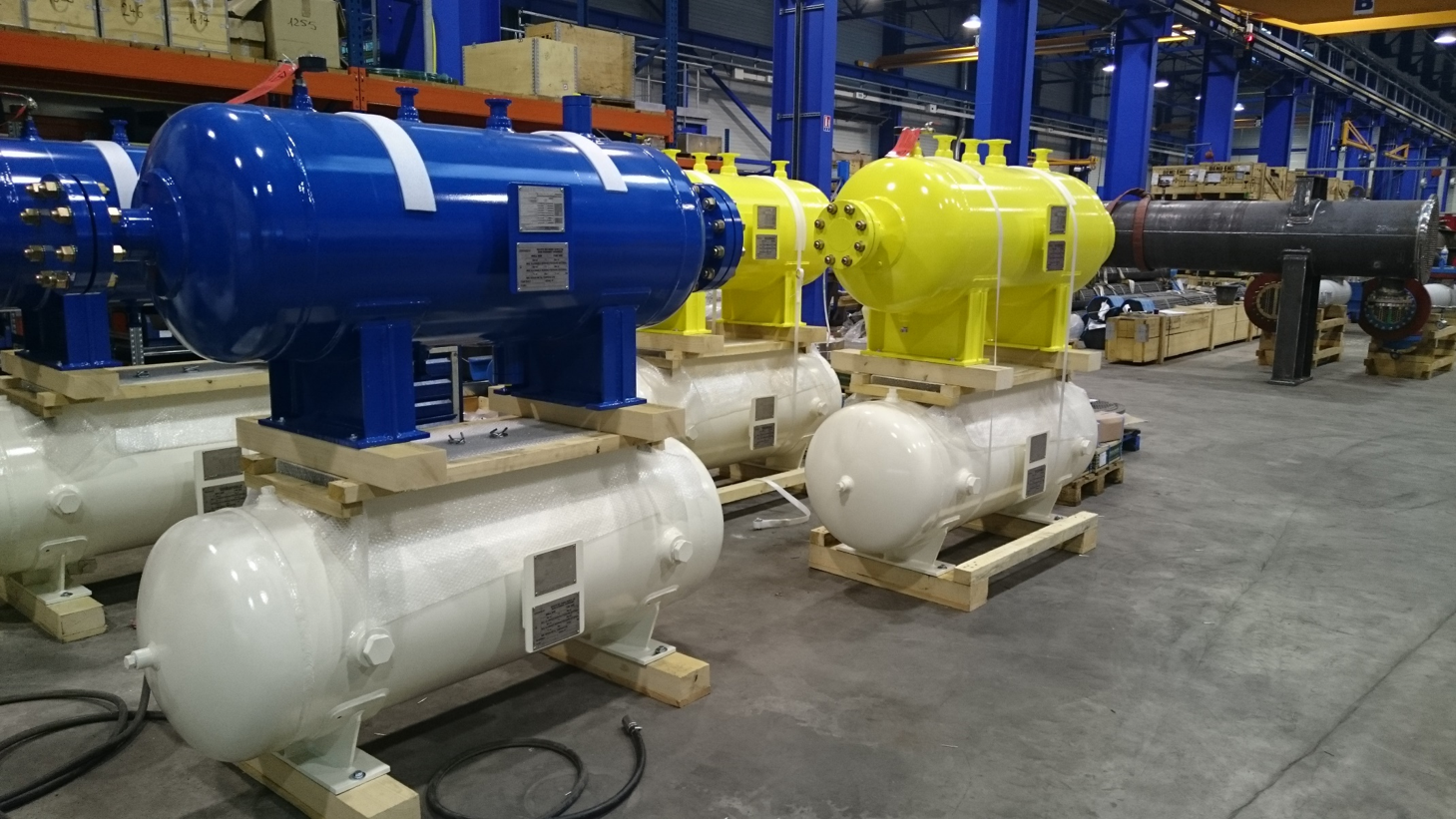

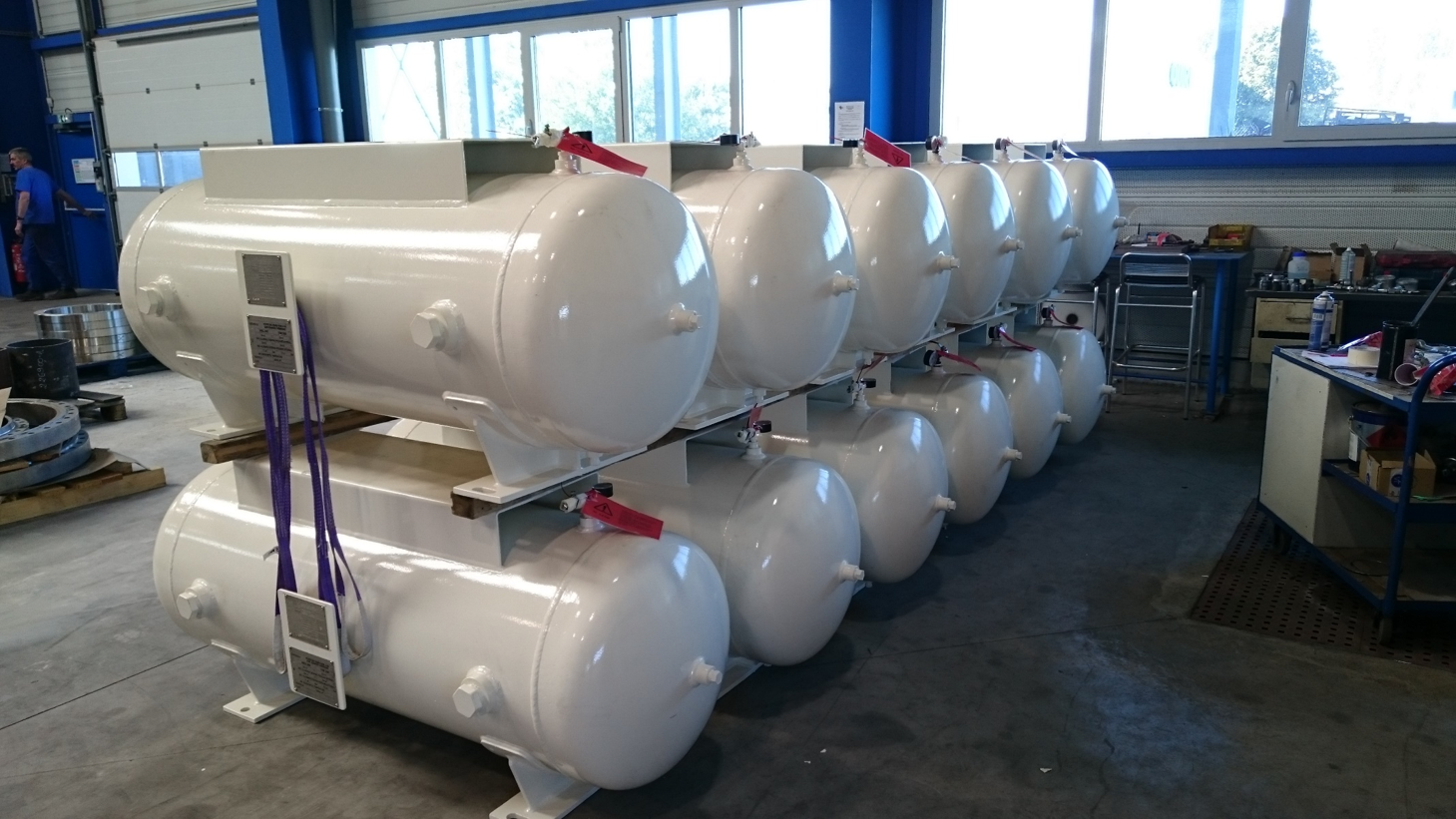

Photos expédition des réservoirs de stockage de fluides :

Réservoir stockage fluide process - Réservoirs à pression - Quiri - 2
Réservoir stockage fluide process - Réservoirs à pression - Quiri - 3

Quiri, spécialiste des réservoirs sous pression & échangeurs thermiques

Spécialiste de la conception et la fabrication d’échangeurs thermiques tubulaires, Quiri propose une vaste gamme d’équipements et réservoirs sous pression. Nos compétences de pointe en chaudronnerie industrielle nous permettent de développer tous types d’appareils à pression, en acier ou en inox : séparateur, réservoir tampon ou encore amortisseur de pulsations. Nos experts sont par ailleurs en mesure de développer votre réservoir à pression sur mesure, selon votre cahier des charges spécifique et les codes de construction en vigueur. Toutes les précautions nécessaires sont prises pour vous livrer un équipement sous pression fiable, durable, conforme aux exigences réglementaires et pouvant ainsi être exploité en toute sécurité. Pour assurer la fiabilité de l’appareil sous pression, différents contrôles sont réalisés tout au long du cycle de vie de l’équipement, de sa fabrication jusqu’à l’exploitation. Pour échanger au sujet de votre projet de réservoir sous pression ou obtenir davantage d’informations à propos de nos échangeurs de chaleur industriels, n’hésitez pas à contacter nos experts.
