Séparateurs

Industries concernées :
Produit concerné : Réservoirs à pression
Séparateurs - Réservoirs à pression - Quiri
Pour éviter d'amener une phase liquide sur un compresseur, ou extraire une partie condensée d'un mélange de gaz, différents type de séparateurs sont directement intégrés dans nos échangeurs ou réservoirs sous pression.
Quiri, spécialiste des échangeurs thermiques, vous propose des séparateurs.

Spécificités techniques :

Dans différents process de traitement des gaz ou de conditionnement de la vapeur, les flux circulant en entrée ou en sortie d’échangeurs de chaleur sont parfois chargés en particules de liquide ou solides. A titre d’exemple, une application courante consiste à réaliser une première étape de déshumidification en sortie de refroidisseur d’air. En effet, en refroidissant de l’air atmosphérique (caractérisé par son humidité relative), une condensation d’une partie de la vapeur contenue s’effectue. Cette vapeur d’eau condensée peut se retrouver sous forme de gouttelettes ou de brouillard en fonction des régimes d’écoulements (à phases séparées, intermittents, dispersés,…) et le dispositif de séparation doit pouvoir permettre de collecter la phase liquide d’un coté et de laisser le gaz continuer son parcours dans le process. La séparation peut se faire par des appareils de type cyclone ou matelas coalesceur. Dans d’autres situations, si l’on prend le cas d’une vapeur d’eau ou de frigorigène dans un cycle thermodynamique, il faut éviter d’entraîner une phase liquide vers un compresseur ou une turbine. Dans ces cas les séparateurs peuvent être de type matelas coalesceurs ou chicanes séparatrices. Dans toutes ces applications, la perte de charge doit être maitrisée pour des raisons de performances globales de l’installation.

Quelques Données Techniques sur des applications air humide et vapeur sèche :


Nom de l'appareil Refroidisseur d’air humide Séparateur BP
Fluide   Air humide Vapeur saturée
pression de service amont 21.45 bar 3.2 bar a
Titre / débit phase liquide 0.039 kg/s 90%
Température entrée 35 °C saturation
température après séparation 35 °C 175 °C
Débit gaz/vapeur séparé 12.6 kg/s 30 t/h
Perte de charge 0.08 bar 0.09 bar
pression de calcul 24 bar -1/ 4.2 bar
pression d'épreuve hydraulique 15 bar 6 bar
température de calcul -10 / 120 °C 0 / 250 °C
coefficient de soudure 0,7 0,85
surépaisseur de corrosion 3 1.5
MATIERES
calandre P265 GH P265 GH
Elément séparateur 304 L 304L
tubulures P235 GH -TC1 P235 GH – TC1

Spécificités Géométriques :

Intégré en boite de sortie d’échangeur thermique (refroidisseur d’air humide) et Ballon séparateur vertical (vapeur surchauffée)

Spécificités Constructives :

Code : ASME VIII (refroidisseur) CODAP (vapeur surchauffée) Règlementation : DESP 97/23/EC Procédés de soudage : Homologués ASME IX ou EN 288-3 Agréments des soudeurs : Suivant ASME IX ou EN 1418 Procédés semi-automatique MIG/MAG

Spécificités Qualité :

LOFC selon les spécifications clients et locales.

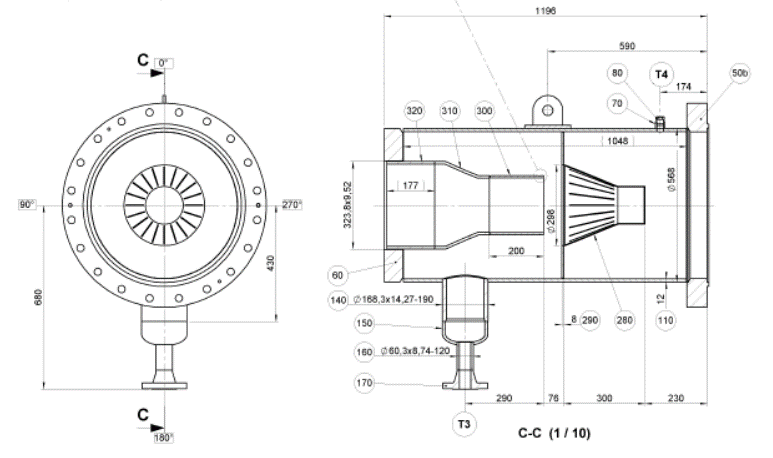

Séparateurs - Réservoirs à pression - Quiri - 2 Séparateur cyclone

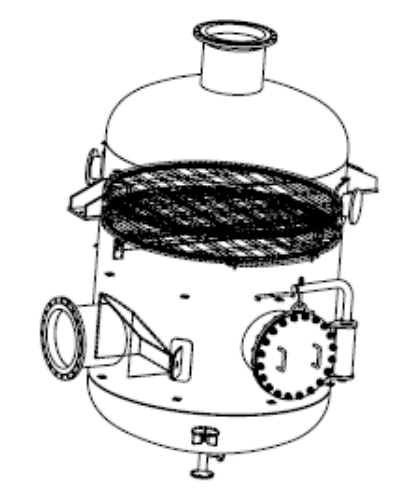

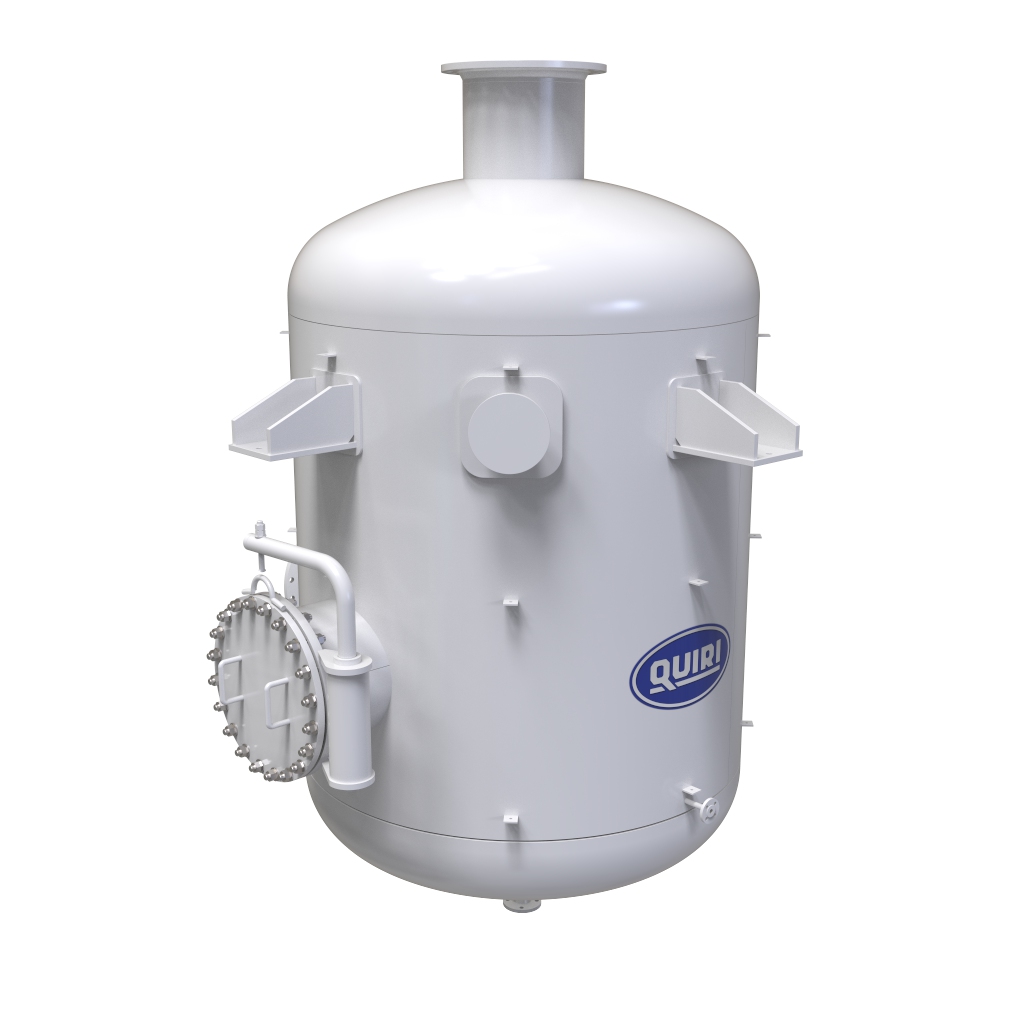

Séparateurs - Réservoirs à pression - Quiri - 3 Séparateur vertical
Séparateurs - Réservoirs à pression - Quiri - 4 Séparateur cyclone
