Vérin de tension de goujon

Industries concernées :
Produit concerné : Outillage Levage
Vérin de tension de goujon - Outillage Levage - Quiri

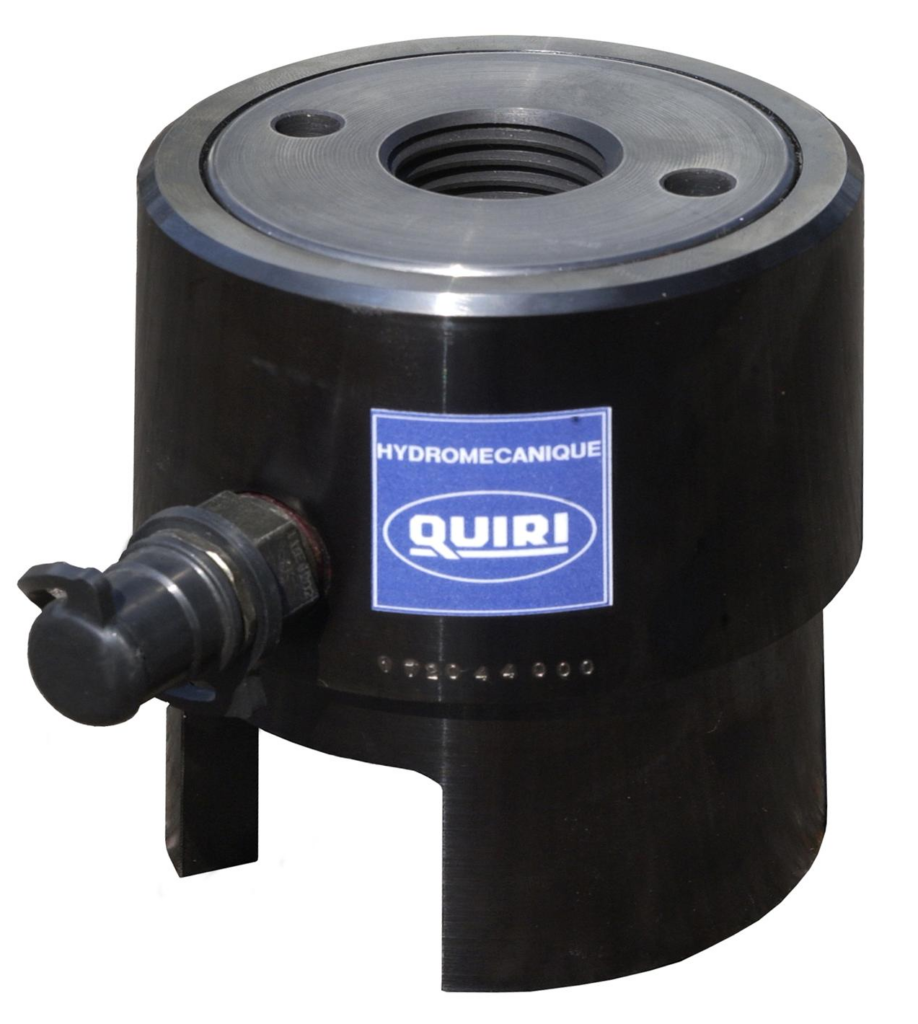

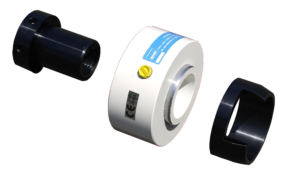

Le tendeur hydraulique est un vérin à piston creux équipé d’un faux écrou et d’une jupe d’appui, vissé sur un goujon et alimenté par une pompe hydraulique provoque une traction sur celui-ci (déformation élastique) libérant l’écrou pour permettre son serrage à travers l’ouverture de la jupe d’appui.
Nous proposons une gamme complète de vérin de tension hydraulique de M12 à M130. Ces vérins sont simple effet, rappel par gravité. Nous pouvons proposer des exécutions spéciales, sur demande, à double effet, équipe de faux écrou, ou de douilles pour écrou non percé.

Sélection d’un vérin

Pour effectuer une opération en toute sécurité, il faut :
  • S’assurer que le taraudage du faux écrou correspond au filetage du goujon.
  • S’assurer que la longueur filetée dépassant l’écrou soit au minimum égale au diamètre
  • du goujon.
  • S’assurer que l’encombrement du vérin hydraulique soit compatible avec l’espace
  • disponible. Si nécessaire, un matériel spécifique pourra être étudié par notre service
  • technique.



Utilisation

  • Placer l’ensemble jupe d’appui + vérin sur le goujon à précontraindre.
  • Visser le faux écrou sur le goujon.
  • Relier à l’aide des raccords rapides le flexible au vérin et à la pompe hydraulique.
  • Fermer le robinet de décompression situé sur la pompe.
  • Manoeuvrer la pompe jusqu’à la pression nécessaire (lecture au manomètre).
  • Tourner l’écrou à serrer à l’aide d’une broche.
  • Relâcher la pression en ouvrant le robinet de décompression de la pompe.
  • Le goujon précontraint, dévisser le faux écrou, placer l’ensemble sur le goujon suivant,
  • et procéder à nouveau comme énoncé ci-dessus.
