Butées anti-vibratoires

Les butées anti-vibratoires hydrauliques sont prévues pour soutenir les pièces à usiner dans un plan précis et éviter les vibrations lors de l’usinage.

Différentes versions existent :

La tige est sortie au repos
La tige est en position quelconque
La tige est rentrée au repos

La butée vient en contact avec la pièce à usiner puis comprime le ressort de contact. La tige est alors bloquée en position par la bague de serrage sous l’action de la pression d’huile. La pression de fonctionnement de 300 bar permet d’obtenir une reprise d’effort de 5 à 24 kN. L’effort de contact de la butée sur la pièce reste quand à lui le plus faible possible, entre 8 et 100 N.

Imprimer ce catalogue Consulter le guide

Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – avec racleur métallique AVV_13

Simple effet - M30 - avec racleur métallique
Force de blocage à 500 bar : 6,5 kN

Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – avec racleur métallique AVV_ 14

Simple effet - M30 - avec racleur métallique
Force de blocage à 500 bar : 9,5 kN

Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – avec évent AVHE 11

Simple effet - M30 - avec racleur métallique et évent
Force de blocage à 500 bar : 6,5 kN

Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – avec évent AVHE 12

Simple effet - M30 - avec racleur métallique et évent
Force de blocage à 500 bar : 9,5 kN

Butée anti-vibratoire – A visser M36 M48 et M60 – 500 bar – avec évent AVHE **

Simple effet - fileté - avec évent
Force de blocage à 500 bar : 15 à 42 kN

Butée anti-vibratoire – M30 x1,5 – 500 bar – double effet avec racleur métallique AVVD 11

Double effet - à visser
Force de blocage à : 6,5 kN

Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – double effet avec racleur métallique AVVD12

Double effet - à visser
Force de blocage à 500 bar : 9,5 kN

Butée anti-vibratoire sortie hydraulique – 500 bar – avec collerette et lamages sous tête AVLH

Simple effet - lamage sur tête
Force de blocage à 500 bar : 12 à 35 kN

Butée anti-vibratoire sortie hydraulique – 500 bar – avec embase et lamages AVFH

Embase alimentation flasquée
Force de blocage à 500 bar : 12 à 35 kN

Butée anti-vibratoire sortie hydraulique – 500 bar – avec collerette et taraudages d’alimentation AVLHT

Simple effet - taraudage sur tête
Force de blocage à 500 bar : 12 à 35 kN

Butée anti-vibratoire sortie hydraulique – 500 bar – avec embase et taraudages AVFHT

Embase alimentation par taraudage
Force de blocage à 500 bar : 12 à 35 kN

Butée anti-vibratoire alimentation orifices taraudés ou lamages sous tête – 500 bar AVLT

Taraudage/lamage sous tête
Force de blocage à 500 bar : 16 à 102 kN

Butée anti-vibratoire cartouche – 300 bar AVC

Type cartouche
Force de blocage à 300 bar : 5 à 20 kN

Butée anti-vibratoire cartouche – 500 bar – sortie hydraulique AVCH

Type cartouche
Force de blocage à 500 bar : 12 à 35 kN

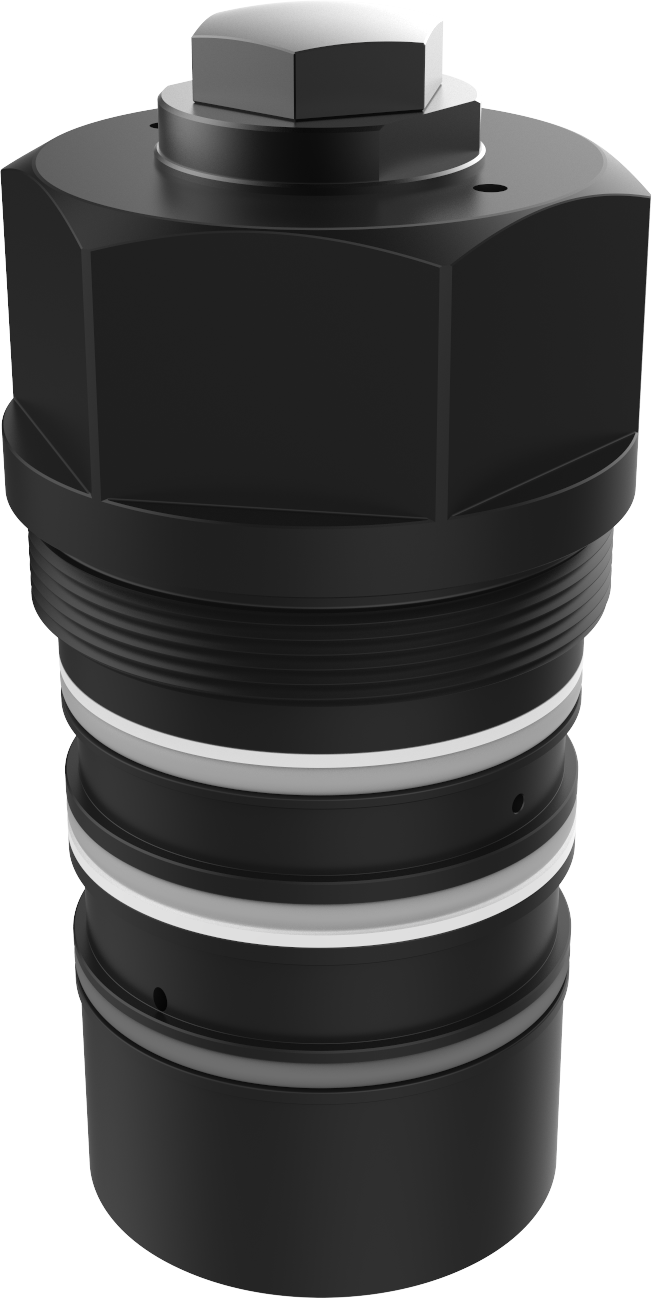

Butée anti-vibratoire cartouche vissée – 500 bar – sortie hydraulique AVCV

Type cartouche
Force de blocage à 500 bar : 16 à 102 kN

Butée anti-vibratoire version bloc – 500 bar – sortie hydraulique AVBH

Version bloc
Force de blocage à 500 bar : 12 à 35 kN

Butée anti-vibratoire bloc – autobloquante – 400 bar AVBC

Double effet - version bloc
Force de blocage à 400 bar : 18 et 40 kN

Butée anti-vibratoire 70 bars / 7 MPa / 1000 PSI – AVBP

Simple effet - De M26 à M45
Pression d’utilisation entre 30 et 90 bars

Consulter le guide

Imprimer le catalogue Consulter le guide
