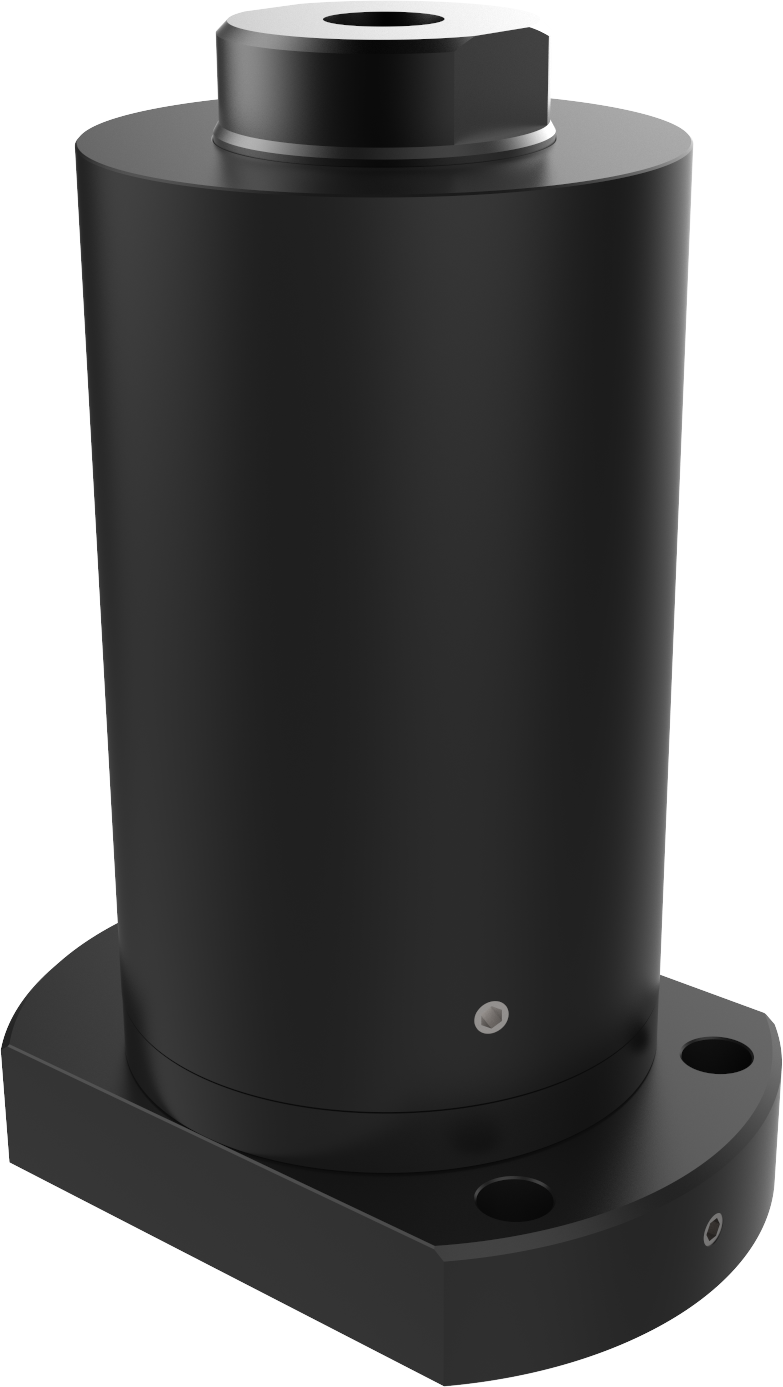

Butée anti-vibratoire sortie hydraulique – 500 bar – avec embase et lamages AVFH

Embase alimentation flasquée
Force de blocage à 500 bar : 12 à 35 kN

Sortie hydraulique
Simple effet à rappel par ressort

Butée anti-vibratoire sortie hydraulique – 500 bar – avec embase et lamages AVFH : Butées anti-vibratoires - Quiri

Définition

Les butées hydrauliques sont prévues pour soutenir les pièces à usiner dans le plan précis et supprimer les vibrations lors de l’usinage.
Butée à un seul orifice d’alimentation hydraulique pour la sortie et le blocage de la tige.
Pour le principe de fonctionnement, consulter le guide.

Caractéristiques

• fixation par vis
• ressort de rappel en acier inoxydablel
• effort de contact limité par ressort
• Livré avec joints toriques :
5,28 x 1,78 – 90 Shore pour AVFH 12 et AVFH 22
7,65 x 1,78 – 90 Shore pour AVFH 42

Option

Pour des pressions de fonctionnement inférieures à 150 bar, veuillez nous consulter.
Des modèles spéciaux peuvent être réalisés sur demande.

Nota

IMPORTANT
Le point de purge doit être situé au point haut du montage.
Pour assurer le rappel par ressort, la contre pression ne doit pas dépasser 2 bars
Débit maxi : 1,5 l/mn

Imprimer cette fiche

Butée anti-vibratoire sortie hydraulique – 500 bar – avec embase et lamages AVFH : Butées anti-vibratoires - Quiri - 2

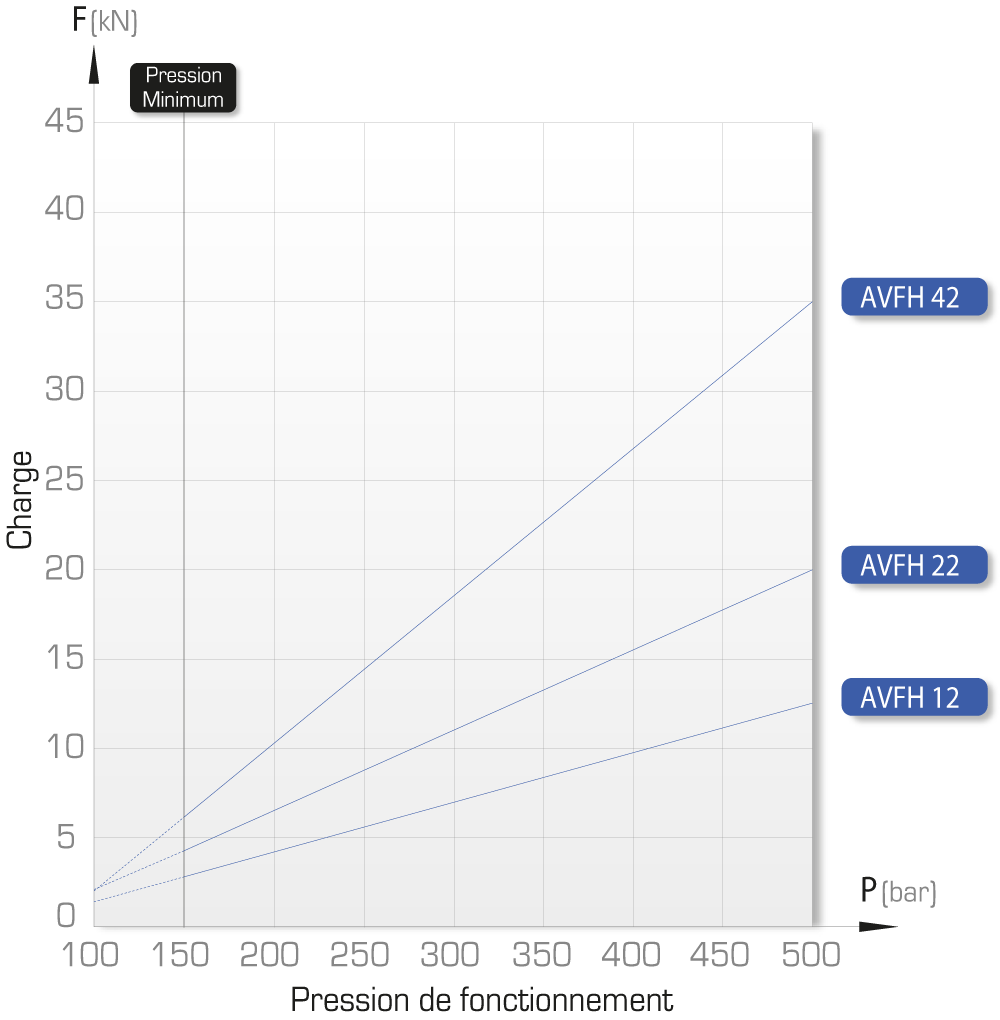

Diagramme force de blocage

Butée anti-vibratoire sortie hydraulique – 500 bar – avec embase et lamages AVFH : Butées anti-vibratoires - Quiri - 3

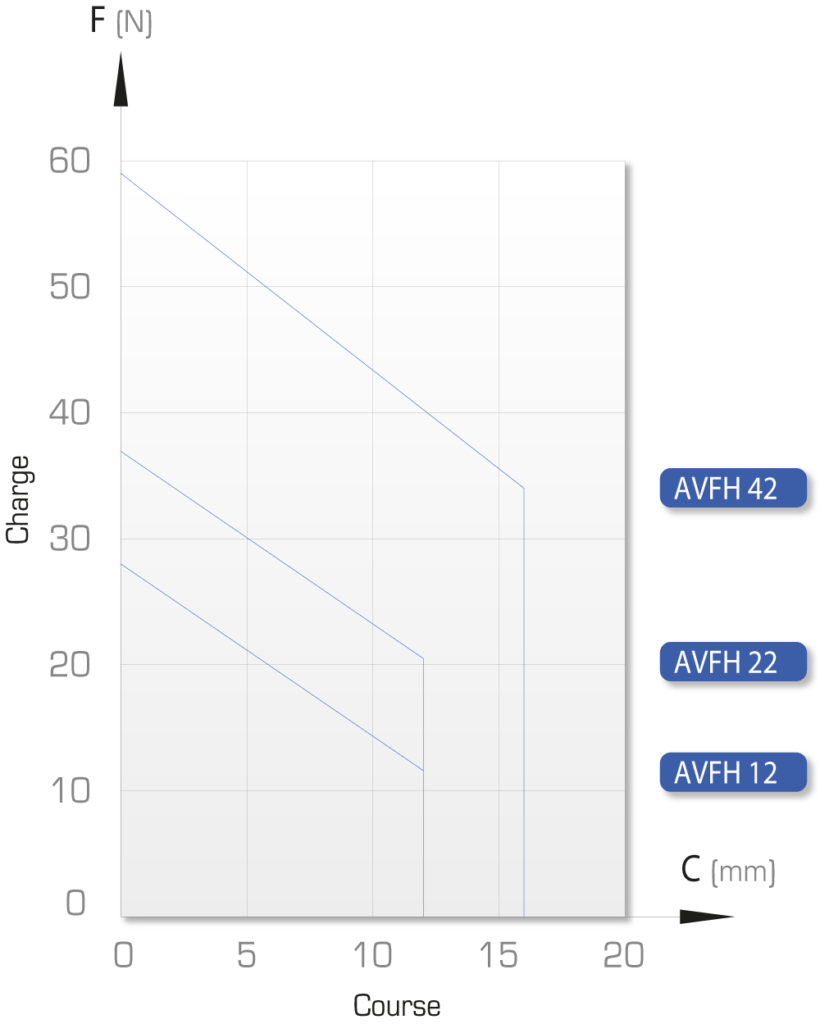

Diagramme force de contact

Butée anti-vibratoire sortie hydraulique – 500 bar – avec embase et lamages AVFH : Butées anti-vibratoires - Quiri - 4

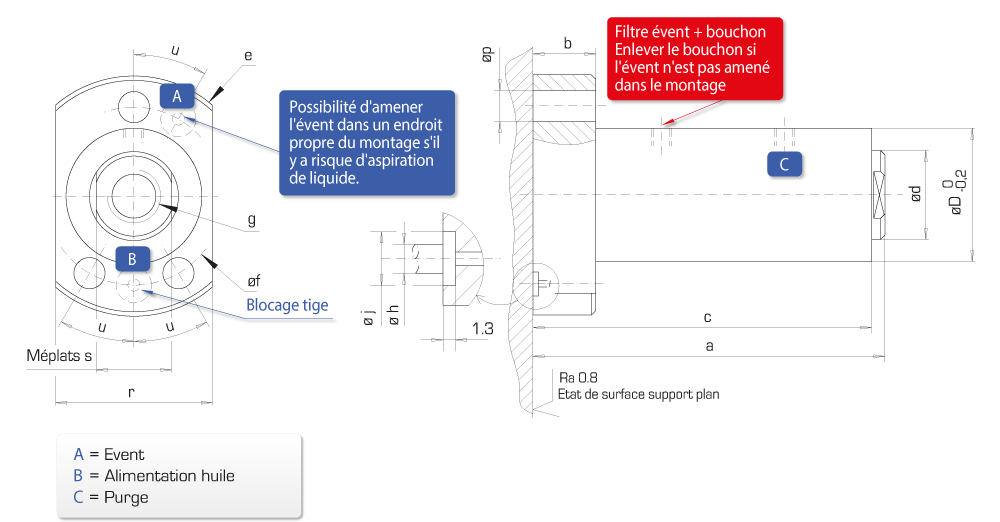

Force de blocage			Affaissement élastique à 500 bar	Course	Tige Ø	Type	Référence
Force de blocage								D	a	b	c	e	f	g	h	j	p	r	s	u
500 bar	300 bar	150 bar						D	a	b	c	e	f	g	h	j	p	r	s	u
kN	kN	kN	µm/kN	mm	mm			mm	mm	mm	mm	mm	mm		mm	mm	mm	mm	mm	°
12	7	2,8	3,5	12	20	AVFH 12	751 049/000	42	112	14,5	104	67	54	M12 lg. 12	4	8,8	7	42	17	30	3D
20	12,5	4,7	2,5	12	30	AVFH 22	751 052/000	54	114	14,5	104	79	66	M12 lg. 15	4	8,8	7	54	26	30	3D
35	22	7	2,5	16	40	AVFH 42	751 071/000	67	150	18	138	98	82	M16 lg. 14	5	11	9	67	34	35	3D
