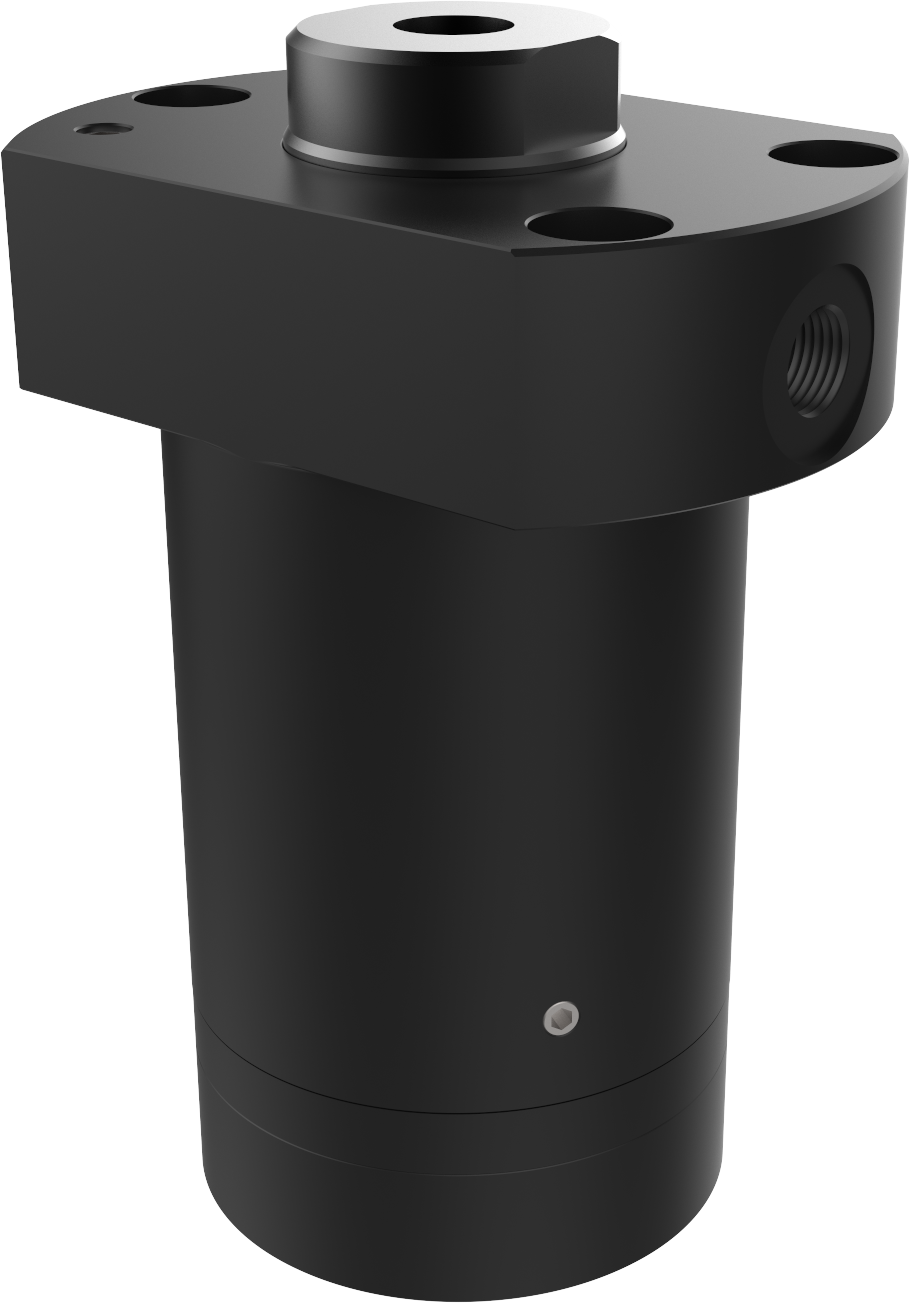

Butée anti-vibratoire sortie hydraulique – 500 bar – avec collerette et taraudages d’alimentation AVLHT

Simple effet - taraudage sur tête
Force de blocage à 500 bar : 12 à 35 kN

Sortie hydraulique
Rappel par ressort

Butée anti-vibratoire sortie hydraulique – 500 bar – avec collerette et taraudages d’alimentation AVLHT : Butées anti-vibratoires - Quiri

Définition

Les butées hydrauliques sont prévues pour soutenir les pièces à usiner dans le plan précis et supprimer les vibrations lors de l’usinage.
Butée à un seul orifice d’alimentation hydraulique pour la sortie et le blocage de la tige..
Pour le principe de fonctionnement, consulter le guide.

Caractéristiques

• fixation par vis
• corps traité anti-corrosion
• ressort en acier inoxydable
• précontrainte générée par ressort

Option

Pour des pressions de fonctionnement inférieures à 150 bar, veuillez nous consulter.
Des modèles spéciaux peuvent être réalisés sur demande.

Nota

IMPORTANT
Le point de purge doit toujours être situé au point haut du montage.
Pour permettre la rentrée de tige par le ressort, la contre pression ne doit pas dépasser 2 bar.
Débit maximum : 1,5l/mn

Imprimer cette fiche

Butée anti-vibratoire sortie hydraulique – 500 bar – avec collerette et taraudages d’alimentation AVLHT : Butées anti-vibratoires - Quiri - 2

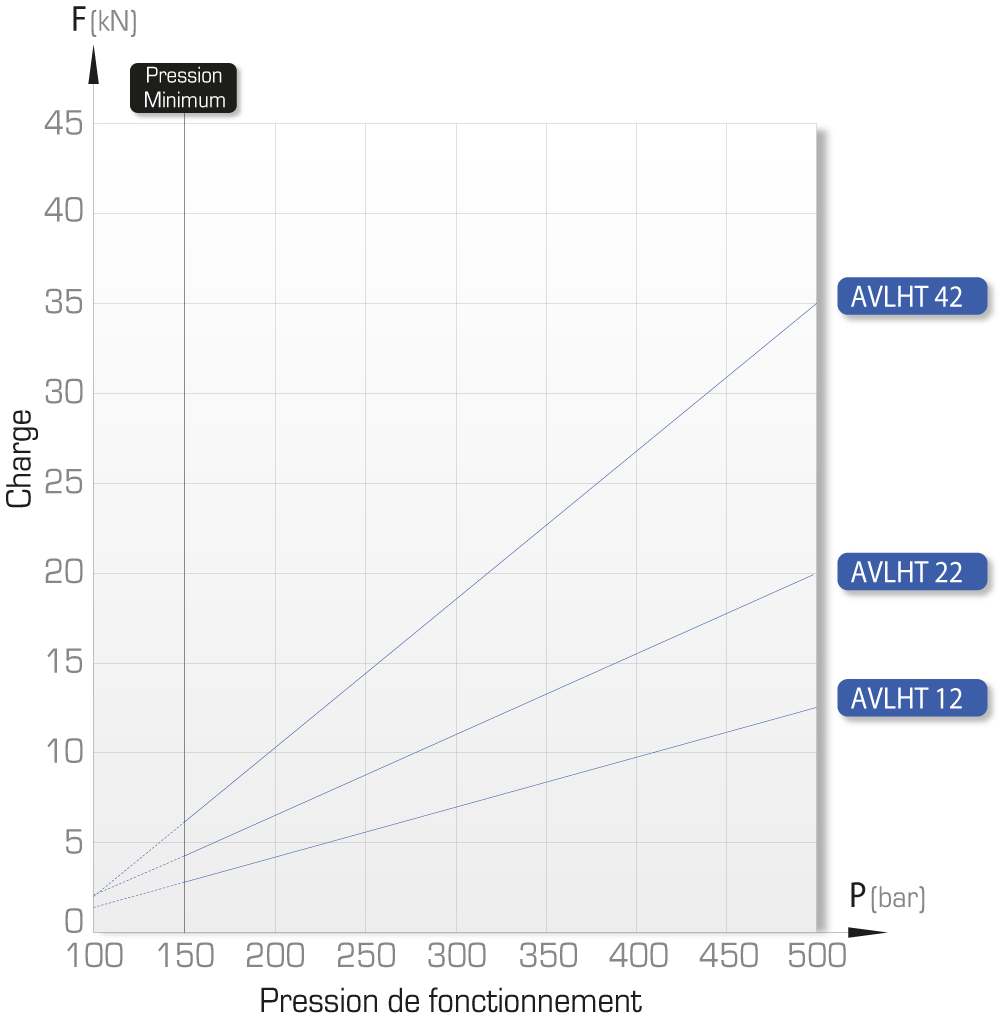

Diagramme force de blocage

Butée anti-vibratoire sortie hydraulique – 500 bar – avec collerette et taraudages d’alimentation AVLHT : Butées anti-vibratoires - Quiri - 3

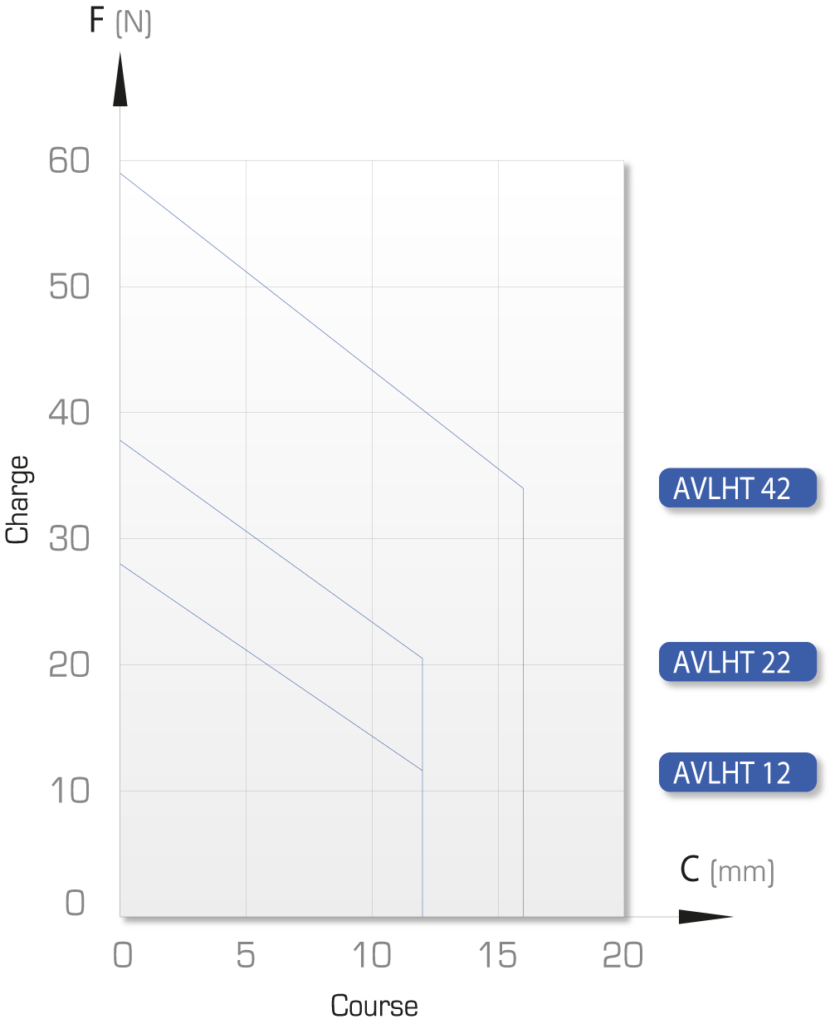

Diagramme force de contact

Butée anti-vibratoire sortie hydraulique – 500 bar – avec collerette et taraudages d’alimentation AVLHT : Butées anti-vibratoires - Quiri - 4

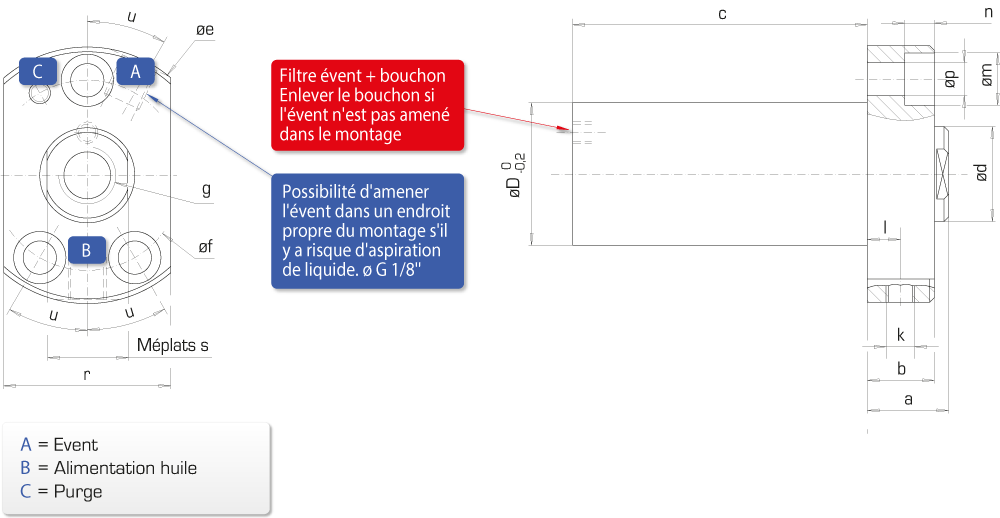

Force de blocage			Affaissement élastique à 500 bar	Course	Tige Ø	Type	Référence
Force de blocage								D	a	b	c	e	f	g	k	l	m	n	p	r	s	u
500 bar	300 bar	150 bar						D	a	b	c	e	f	g	k	l	m	n	p	r	s	u
kN	kN	kN	µm/kN	mm	mm			mm	mm	mm	mm	mm	mm			mm	mm	mm	mm	mm	mm	°
12	7	2,8	3,5	12	20	AVLHT 12	751 147/000	42	28	20	84	67	54	M12 lg. 12	G 1/8 »	9	11	6,5	7	42	17	30
20	12,5	4,7	2,5	12	30	AVLHT 22	751 148/000	54	32	22	82	79	66	M12 lg. 15	G 1/8 »	9	11	6,5	7	54	26	30
35	22	7	2,5	16	40	AVLHT 42	751 149/000	67	40	28	110	98	82	M16 lg. 14	G 1/4 »	12	14	9	9	67	34	35
