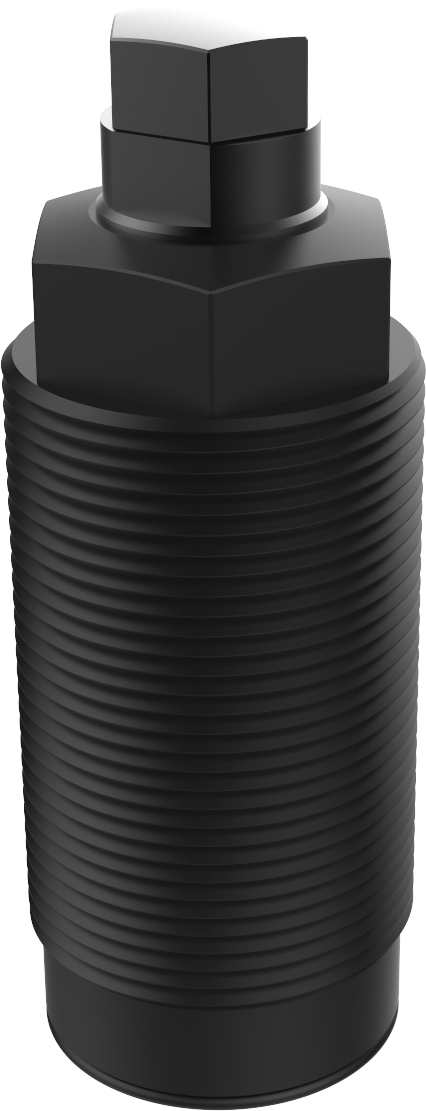

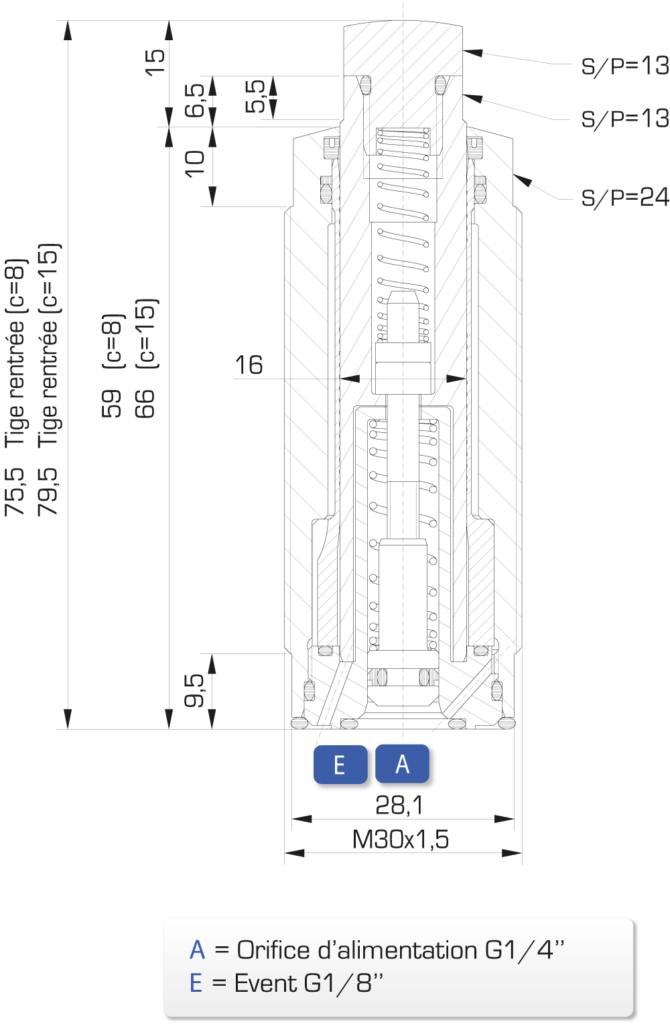

Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – avec évent AVHE 11

Simple effet - M30 - avec racleur métallique et évent
Force de blocage à 500 bar : 6,5 kN

Définition

Les butées hydrauliques sont prévues pour soutenir les pièces à usiner dans un plan précis et supprimer les vibrations lors de l’usinage

Caractéristiques

• corps fileté en acier traité anti-corrosion
• piston en acier traité
• conception très compacte
• course : 8 mm et 15 mm
• sortie et blocage hydraulique

Option

Modèles spéciaux sur demande.

Nota

IMPORTANT pour AVHE
Pour permettre la rentrée de tige par ressort, la contre-pression ne doit pas dépasser 2 bar.

Imprimer cette fiche

Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – avec évent AVHE 11 : Butées anti-vibratoires - Quiri - 2

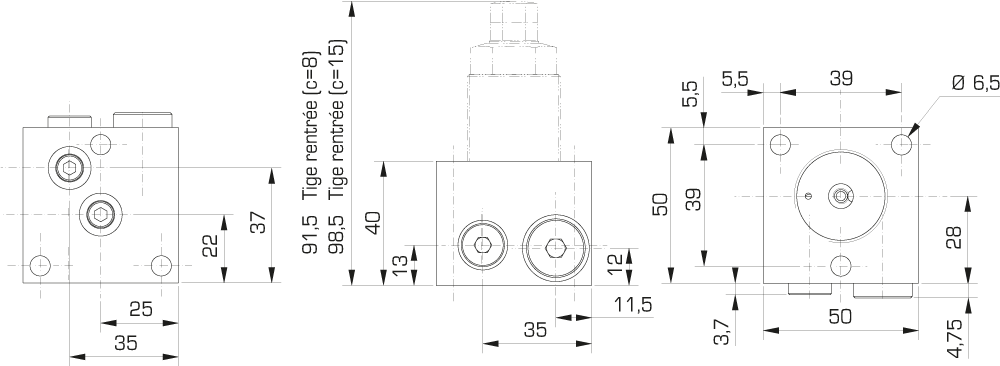

Bloc de raccordement : 834 B63/000

Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – avec évent AVHE 11 : Butées anti-vibratoires - Quiri - 3

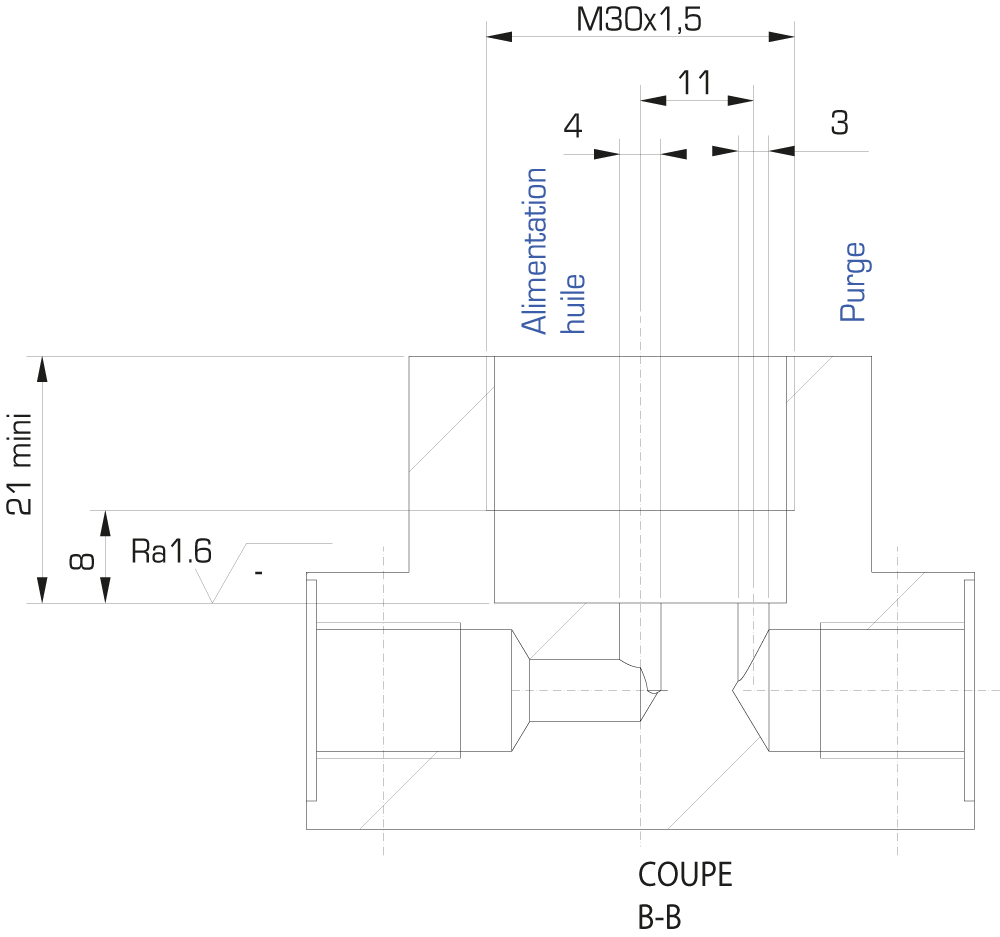

Cotes d’usinage du logement

Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – avec évent AVHE 11 : Butées anti-vibratoires - Quiri - 4

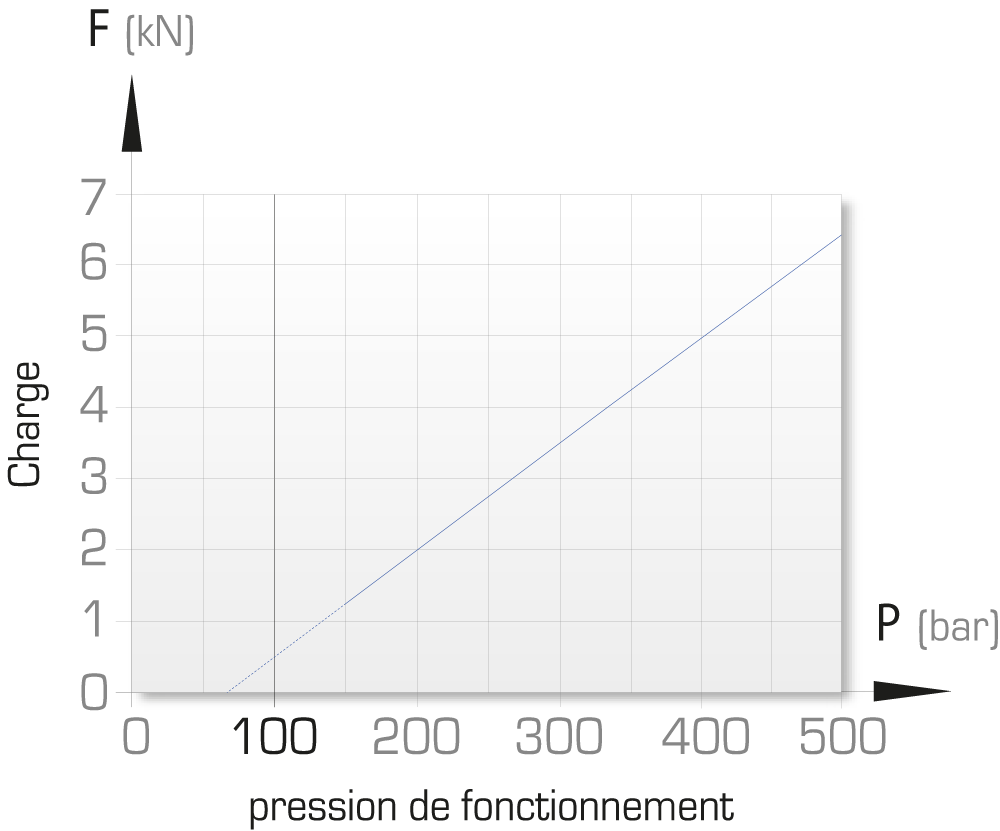

Diagramme force de blocage

Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – avec évent AVHE 11 : Butées anti-vibratoires - Quiri - 5

Force de blocage			Affaissemment élastique à 500 bar	Force de contact Min – Max	Diamètre de tige ød	Course	Volume balayé	Débit admissible	Pression d’huile mini recommandée	Contre-pression maxi	Température	Couple de serrage	Masse	Type	Référence
500 bar	300 bar	150 bar	Affaissemment élastique à 500 bar	Force de contact Min – Max	Diamètre de tige ød	Course	Volume balayé	Débit admissible	Pression d’huile mini recommandée	Contre-pression maxi	Température	Couple de serrage	Masse	Type	Référence
kN	kN	kN	µm / kN	N	mm	mm	cm³	cm³/s	bar	bar	°C	Nm	kg
6,5	3,5	1,2	4	11 – 18	16	8	0,5	25	160	2	0 bis 70	60	0,3	AVHE11 – C08	751 113/500
6,5	3,5	1,2	4	10 – 23	16	15	1	25	160	2	0 bis 70	60	0,4	AVHE11 – C15	751 136/500
