Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – double effet avec racleur métallique AVVD12

Double effet - à visser
Force de blocage à 500 bar : 9,5 kN

Définition

Les butées hydrauliques sont prévues pour soutenir les pièces à usiner dans un plan précis et supprimer les vibrations lors de l’usinage

Caractéristiques

• corps fileté en acier traité anti-corrosion
• piston en acier traité
• conception très compacte
• course : 8 mm et 15 mm
• sortie et blocage hydraulique

Option

Modèles spéciaux réalisés sur demande.

Imprimer cette fiche
Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – double effet avec racleur métallique AVVD12 : Butées anti-vibratoires - Quiri - 2

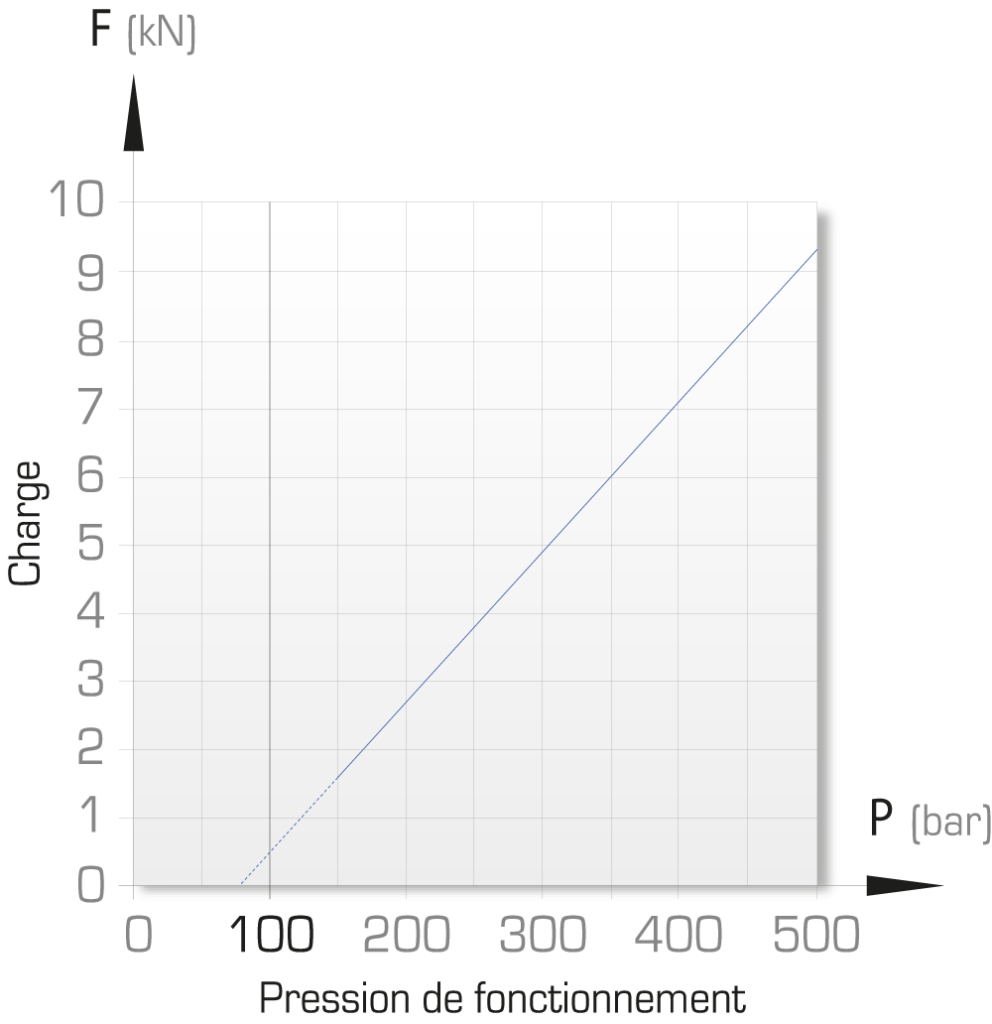

Diagramme force du blocage

Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – double effet avec racleur métallique AVVD12 : Butées anti-vibratoires - Quiri - 3

Cote d’usinage du logement

Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – double effet avec racleur métallique AVVD12 : Butées anti-vibratoires - Quiri - 4
Force de blocage Affaissement élastique à 500 bar

Force de contact

Min – Max

Tige

ød

 Course Volume déplacé Débit Maxi Pression mini recommandée Température Couple de serrage Masse Type Référence
500 bar 350 bar 160 bar
kN kN kN µm/kN N mm mm cm3 cm3/s bar °C Nm kg
9,5 6,5 2 4 11 – 18 16 8 6,3 25 160 0 à 70 60 0,39 AVVD12 – C08 751 109/600

9,5



 6,5 2 4 8 – 18 16 15 11,9 25 160 0 à 70 60 0,44 AVVD12 – C15 751 157/600
