Simple effet rappel par ressort
Type cartouche
Force de blocage à 300 bar : 5 à 20 kN
Simple effet rappel par ressort
Les butées hydrauliques sont prévues pour soutenir les pièces à usiner dans le plan précis et supprimer les vibrations lors de l’usinage.
Butée à un seul orifice d’alimentation hydraulique pour la sortie et le blocage de la tige..
Pour le principe de fonctionnement, consulter le guide.
• fixation par bride supérieure
• alimentation directe par le bloc foré
• ressort de rappel en acier inoxydable
Pour des pressions de fonctionnement inférieures à 150 bar, veuillez nous consulter.
Des modèles spéciaux peuvent être réalisés sur demande.
IMPORTANT
Le point de purge doit être situé au point haut du montage.
Pour assurer le rappel par ressort, la contre pression ne doit pas dépasser 2 bars
Débit maxi : 1,5 l/mn
Force de contact | ||
Type
|
Tige rentrée
Maxi
|
Tige sortie
Mini
|
N | N | |
AVC 11 R | 36 | 8 |
AVC 21 R | 52 | 8 |
AVC 41 R | 100 | 45 |
DÉSIGNATIONS :
Tige sortie au repos = Force de contact générée par ressort : AVC__R
Tige libre = Force de contact générée par air comprimé : AVC__A
Tige rentrée au repos = Force de contact générée par air comprimé et rappel par ressort : AVC__AR

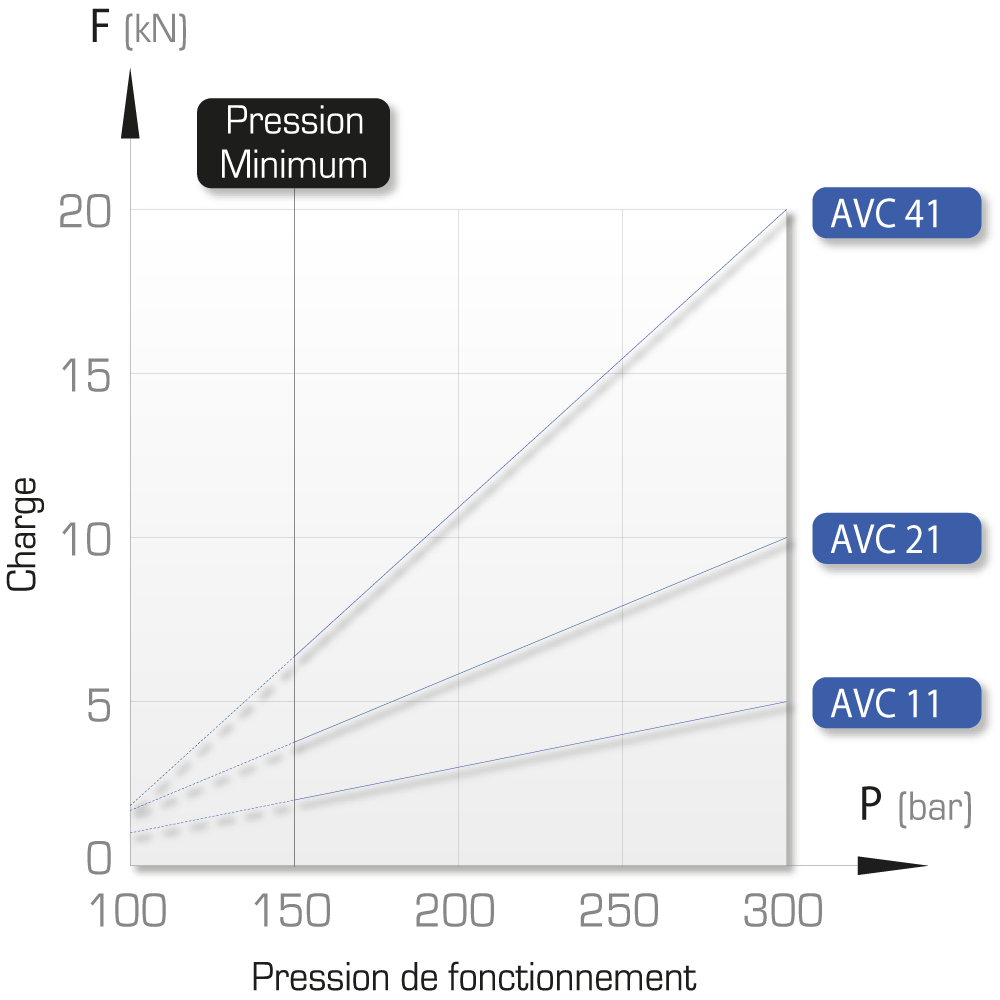

Force de blocage
à 300 bar |
Force de blocage
à 150 bar |
Affaissement élastique à 500 bar | Course | Tige
Ø |
Type | Référence | ||||||||||||||||
D | g | a | b | c | e | f | h1 | h2 | h3 | p | m | n | r | s | ||||||||
kN | kN | µm / kN | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ||||
5 | 2 | 4,5 | 12 | 20 | AVC 11 R | 751 042/000 | 30 | M12 lg. 15 | 11 | 8 | 62 | 54 | 40 | 5 | 29 | 53 | 7 | 11 | 5 | 31 | 17 | 3D |
AVC 11 A | 751 042/100 | |||||||||||||||||||||
AVC 11 AR | 751 042/200 | |||||||||||||||||||||
10 | 3,7 | 3 | 18 | 30 | AVC 21 R | 751 046/000 | 40 | M12 lg. 22 | 13 | 10 | 80 | 65 | 50 | 5 | 35 | 71 | 7 | 11 | 6,8 | 42 | 24 | 3D |
AVC 21 A | 751 046/100 | |||||||||||||||||||||
AVC 21 AR | 751 046/200 | |||||||||||||||||||||
20 | 6,3 | 2 | 20 | 40 | AVC 41 R | 751 081/000 | 50 | M12 lg. 12 | 14 | 10 | 90 | 75 | 60 | 5 | 42 | 79,5 | 7 | 11 | 6,8 | 52 | 32 | 3D |
AVC 41 A | 751 081/100 | |||||||||||||||||||||
AVC 41 R | 751 081/200 |

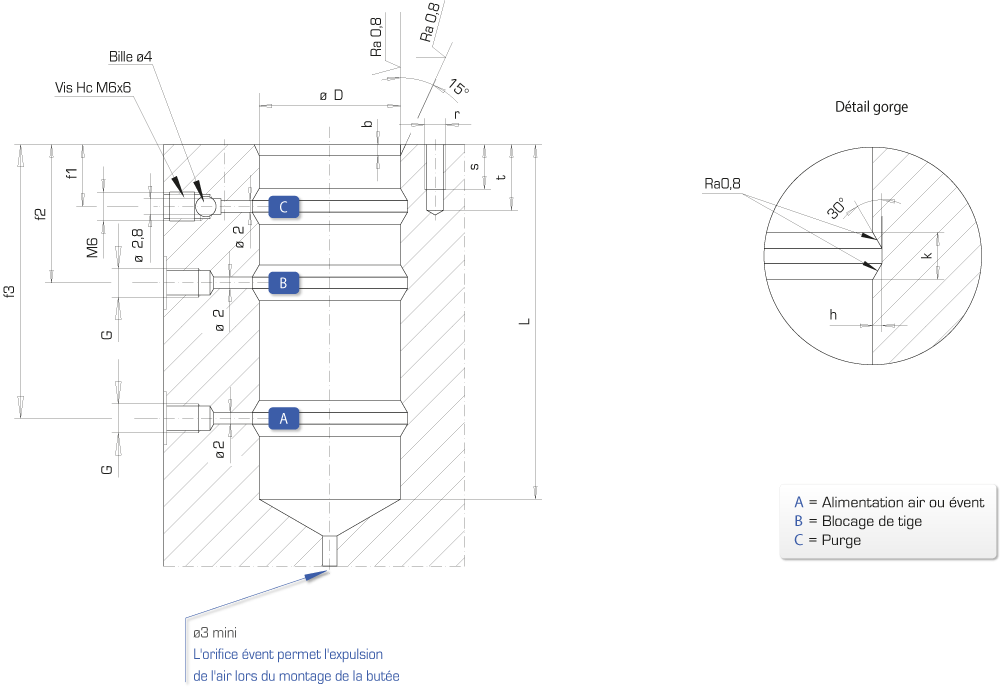

REMARQUE IMPORTANTE :
Le point de purge doit être situé au point haut du montage.
La purge doit être faite à basse pression (< 20 bar)
Tolérances générales Js13
Arrondir et polir tous les angles vifs

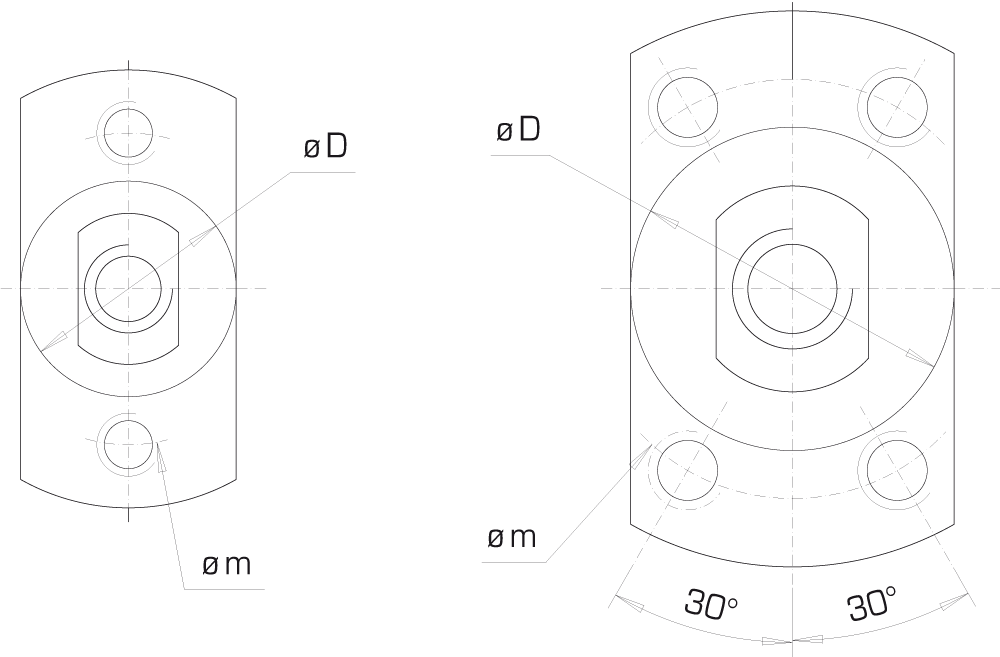

Type
|
øD
H7 |
b
|
L
mini |
f1
|
f2
|
f3
|
G
|
h
mini |
k
|
m
|
r
|
s
|
t
|
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ||
AVC 11 | 30 | 3 | 64 | 13 | 24 | 46 | G1/4″ | 0,5 | 3 | 40 | M6 | 10 | 12 |
AVC 21 | 40 | 3 | 82 | 14 | 30 | 63 | G1/4″ | 1 | 4 | 50 | M6 | 10 | 12 |
AVC 41 | 50 | 3 | 92 | 13,5 | 30 | 75 | G1/4″ | 1 | 5 | 60 | M6 | 10 | 12 |
