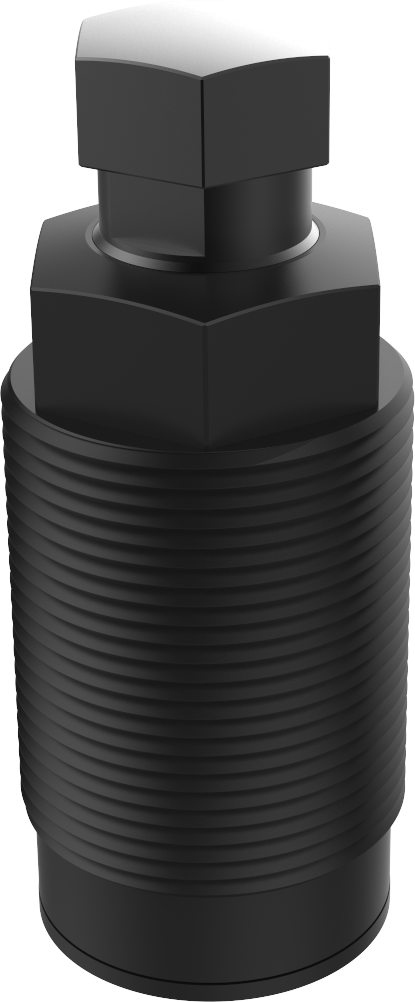

Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – avec racleur métallique AVV_ 14

Simple effet - M30 - avec racleur métallique
Force de blocage à 500 bar : 9,5 kN

Définition

Les butées hydrauliques sont prévues pour soutenir les pièces à usiner dans un plan précis et supprimer les vibrations lors de l’usinage

Caractéristiques

• rotation dans le plan droite ou gauche
• indexage de la tige
• vérins équipés de purges
• pour l’usinage de l’indexage sur le bras de serrage voir BC, BCK, BM, BMK, BL, BLK

Option

Modèles spéciaux sur demande.

Nota

IMPORTANT pour AVVH
Pour permettre la rentrée de tige par ressort, la contre-pression ne doit pas dépasser 2 bar.

Imprimer cette fiche

Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – avec racleur métallique AVV_ 14 : Butées anti-vibratoires - Quiri - 2

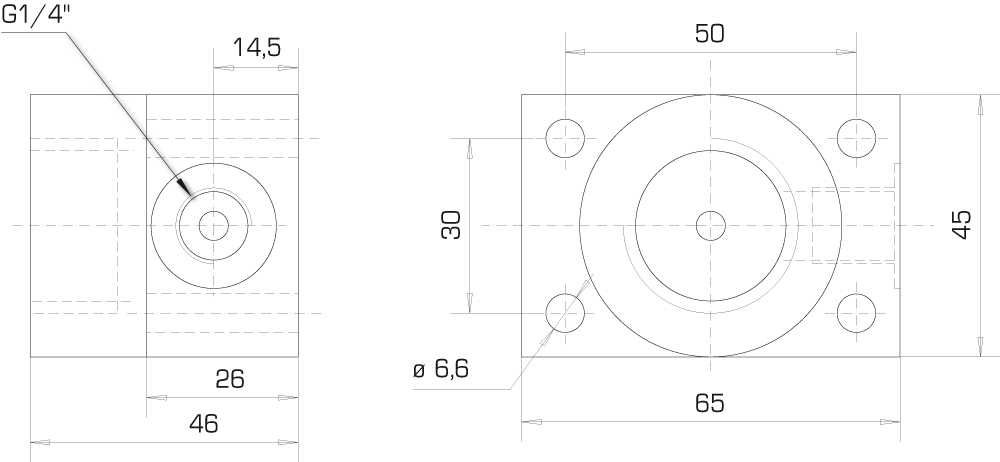

Bloc de raccordement : 751 109/050

Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – avec racleur métallique AVV_ 14 : Butées anti-vibratoires - Quiri - 3

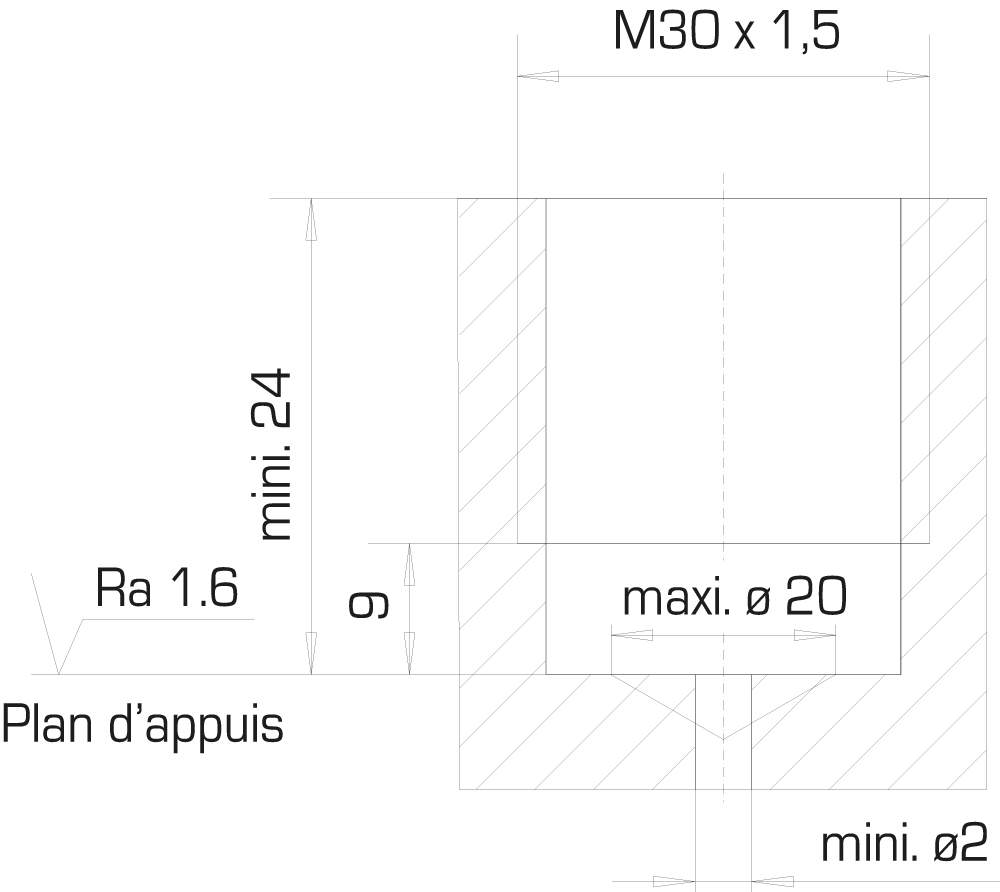

Cotes d’usinage du logement

Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – avec racleur métallique AVV_ 14 : Butées anti-vibratoires - Quiri - 4

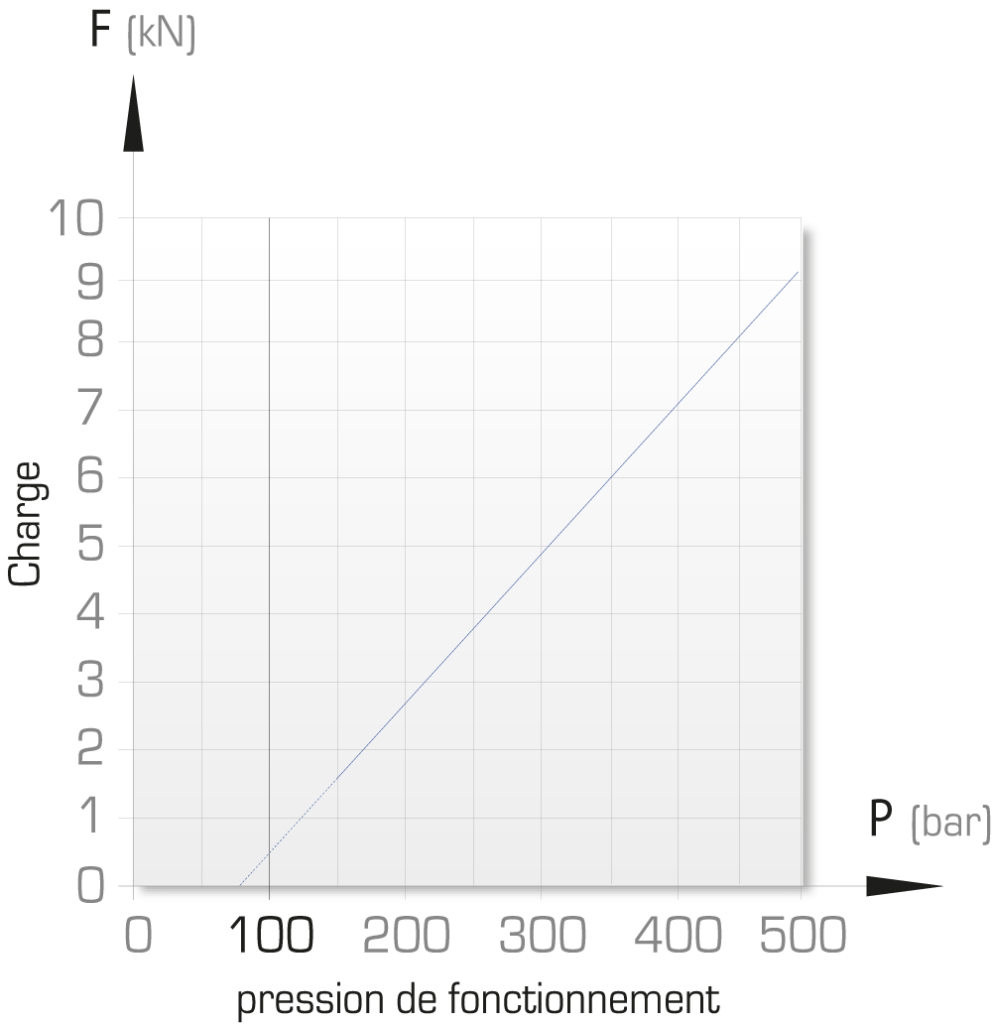

Diagramme force de blocage

Butée anti-vibratoire – A visser M30 x1,5 – 500 bar – avec racleur métallique AVV_ 14 : Butées anti-vibratoires - Quiri - 5

Force de blocage			Affaissemment élastique à 500 bar	Force de contact Min – Max	Course C	Tige Ø	Type	Référence
Force de blocage									Volume balayé	Pression mini recommandée	Couple de serrage	Masse
500 bar	300 bar	150 bar							Volume balayé	Pression mini recommandée	Couple de serrage	Masse
kN	kN	kN	µm / kN	N	mm	mm			cm³/s	bar	Nm	kg
9,5	5,5	1,8	4	8 – 13	8	16	AVVR 14 C8	751 109/700	–	160	60	0,22
9,5	5,5	1,8	4	10 – 23	8	16	AVVH 14 C8	751 109/100	25	160	60	0,22
9,5	5,5	1,8	4	10 – 23	15	16	AVVH 14 C15	751 157/100	25	160	60	0,25
