Bras de serrage long – tige avec cône 1:10 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BLK

Pour vérin pivotant taille : 11 - 12 - 21 - 31 - 41
extrémité de tige cône à 1:10

Définition

• avec taraudage et chanfrein cotes e, p, s, t

Caractéristiques

• orientables sur 360°
• traités anti-corrosion
• matière : 2C45
• pression maximum d’utilisation : 125 bar

Option

Bras spéciaux réalisés sur demande.

Nota

La force de bridage et le débit maxi diminuent à mesure que la longueur du bras augmente (voir tableaux sur le guide et les abaques de la gamme H).

Veiller à retenir la tige lors du serrage de la vis.
Voir figure 1 sur le guide

Imprimer cette fiche

Bras de serrage long – tige avec cône 1:10 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BLK : Vérin pivotant avec course de rotation - Quiri - 2

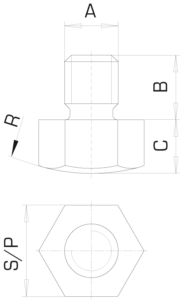

Type	Référence
Type	Référence	A	B	C	R	S/P
			mm	mm	mm	mm
VB 15.8	811 261/000	M8	10	10	20	13
VB 40.12	811 202/000	M12	12	10	45	19
VB 65.16	811 203/000	M16	20	10	60	24
VB 100.20	811 204/000	M20	25	10	60	30

Bras de serrage long – tige avec cône 1:10 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BLK : Vérin pivotant avec course de rotation - Quiri - 3

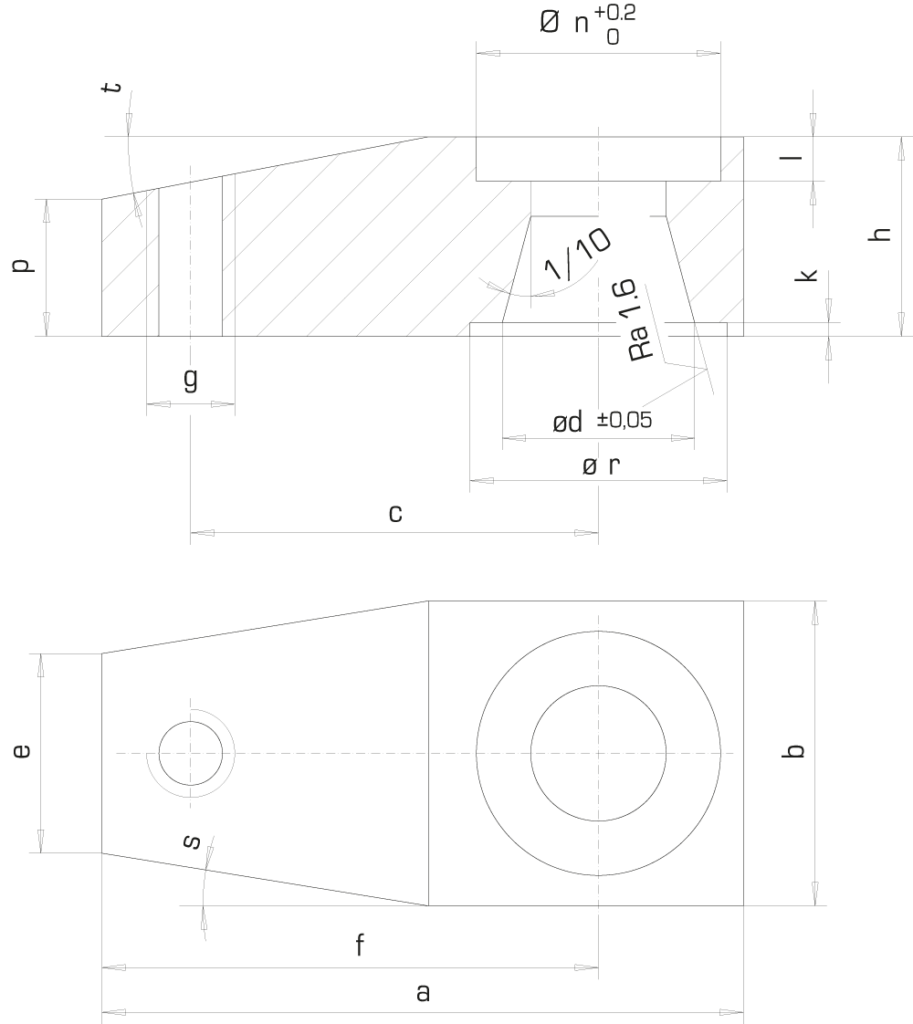

Taraudage	Chanfrein	Type	Référence
Taraudage	Chanfrein	Type	Référence	a	b	c	ød	e	f	g	h	k	l	øn	p	ør	s	t
				mm	mm	mm	mm	mm	mm		mm	mm	mm	mm	mm	mm	°	°
AVEC	AVEC	BLK 11	901-3-016	68	30	45	17,46	21	53	M8	17	1	3	25	13,5	26	7,5	7,5
AVEC	AVEC	BLK 12	901-3-020	91	34	64	19,46	22	74	M8	19	1	5	33	17,5	28	12,5	6
AVEC	AVEC	BLK 21	901-3-025	110	40	75	24,46	24	90	M12	23	1	4	–	17	34	10	10
AVEC	AVEC	BLK 31	901-3-036	134	55	90	35,46	40	106,5	M16	30	1	5	47	22	45	7	10
AVEC	AVEC	BLK 41	901-3-042	155	70	100	40,93	50	120	M20	33	2	6	61	27	52	8,5	8,5
