Vérin pivotant double effet – Fileté – 250 bar _ Alimenté par taraudages sur tête – corps fileté P

Double effet - pivotement dans le plan
Force à 250 bar : 4 à 24 kN

Corps fileté
Alimentation par taraudages
Fixation par écrou sur le corps

Vérin pivotant double effet – Fileté – 250 bar _ Alimenté par taraudages sur tête – corps fileté P : Vérins pivotants dans le plan - Quiri

Caractéristiques

• rotation dans le plan droite ou gauche
• indexage de la tige
• vérins équipés de purges
• pour l’usinage de l’indexage sur le bras de serrage voir BC, BCK, BM, BMK, BL, BLK

• différentes courses sur demande
• angle de rotation au choix par incrément de 1° (à indiquer sur la commande)
• racleur métallique (à indiquer sur la commande)
• option indexage (à indiquer sur la commande)

Options Cône 15°

En standard avec indexage.

• différentes courses sur demande
• angle de rotation au choix par incrément de 1° (à indiquer sur la commande)
• racleur métallique (à indiquer sur la commande)
• également sans option indexage (à indiquer sur la commande)

Nota

Les vérins sont livrés avec écrou de serrage et rondelle frein (dimensions et couple de serrage : voir Rondelle frein pour vérin de type P11 et P21 et Ecrou pour vérin de type P31 et P41).

Imprimer cette fiche

Vérin pivotant double effet – Fileté – 250 bar _ Alimenté par taraudages sur tête – corps fileté P : Vérins pivotants dans le plan - Quiri - 2

Définition des efforts en fonction du bras de serrage : consulter le guide
Recommandations importantes : consulter le guide
NON INDEXE : La goupille peut être enlevée à l’aide d’un chasse goupille

F max à 250 bar	Tige ød	Course	Débit maxi A	Volume balayé A B	Sens de rotation	Cône 15° (avec indexage)			Cône 1:10 (sans indexage)
F max à 250 bar	Tige ød	Course	Débit maxi A	Volume balayé A B	Sens de rotation	Type	Référence	e1	Référence	e2	a	c	D	f clé	g	h	øk1	L	L1	L2	L3	r
kN	mm	mm	l/mn	cm³							mm	mm		mm	mm	mm	mm	mm	mm	mm	mm	mm
4	18	8	0,4	5,3	droite	P 11 DX	191 157/050	M12x1,5	610-R-018	M16x1,5	13	10	M36 x 1,5	5	G1/8″	20	58	121	88	66	32	8	3D
4	18	8	0,4	7,4	gauche	P 11 GX	191 157/150	M12x1,5	610-L-018	M16x1,5	13	10	M36 x 1,5	5	G1/8″	20	58	121	88	66	32	8	3D
8	25	12	0,9	15	droite	P 21 DX	191 057/050	M16x1,5	610-R-025	M22x1,5	16	14	M52 x 1,5	6	G1/4″	28	70	152	107	81	41	11	3D
8	25	12	0,9	21	gauche	P 21 GX	191 057/150	M16x1,5	610-L-025	M22x1,5	16	14	M52 x 1,5	6	G1/4″	28	70	152	107	81	41	11	3D
16	36	12	2	41	droite	P 31 DX	191 077/050	M24x1,5	610-R-036	M30x1,5	18	20	M72 x 2	10	G1/4″	38	110	195	142	114	43	11	3D
16	36	12	2	53	gauche	P 31 GX	191 077/150	M24x1,5	610-L-036	M30x1,5	18	20	M72 x 2	10	G1/4″	38	110	195	142	114	43	11	3D
24	42	12	3	74	droite	P 41 DX	191 058/050	M30x1,5	610-R-042	M36x1,5	20	22	M85 x 2	12	G1/4″	45	125	218	161	131	45	12	3D
24	42	12	3	88	gauche	P 41 GX	191 058/150	M30x1,5	610-L-042	M36x1,5	20	22	M85 x 2	12	G1/4″	45	125	218	161	131	45	12	3D

Vérin pivotant double effet – Fileté – 250 bar _ Alimenté par taraudages sur tête – corps fileté P

Caractéristiques

Options Cône 1:10

Options Cône 15°

Nota

Accessoires du produit

Accessoires de fixation

Bras de serrage court – tige avec cône 15 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BC

Bras de serrage court – tige avec cône 1:10 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BCK

Bras de serrage moyen – tige avec cône 15 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BM

Bras de serrage moyen – tige avec cône 1:10 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BMK

Bras de serrage long – tige avec cône 15 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BL

Bras de serrage long – tige avec cône 1:10 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BLK

Rondelle frein pour vérin de type P11 et P21

Ecrou pour vérin de type P31 et P41

Voir les produits similaires

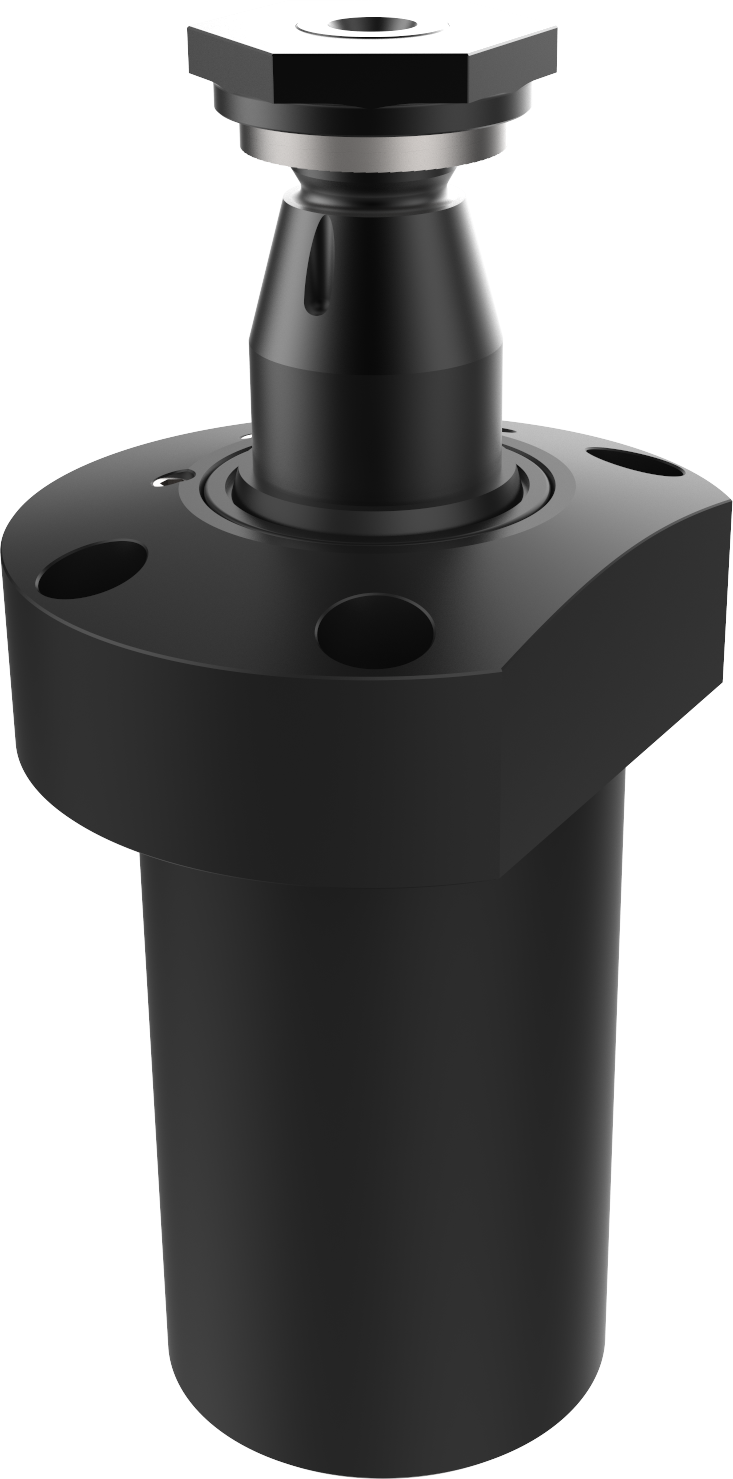

Vérin pivotant double effet – 250 bar _ Embase cylindrique flasquée PLF

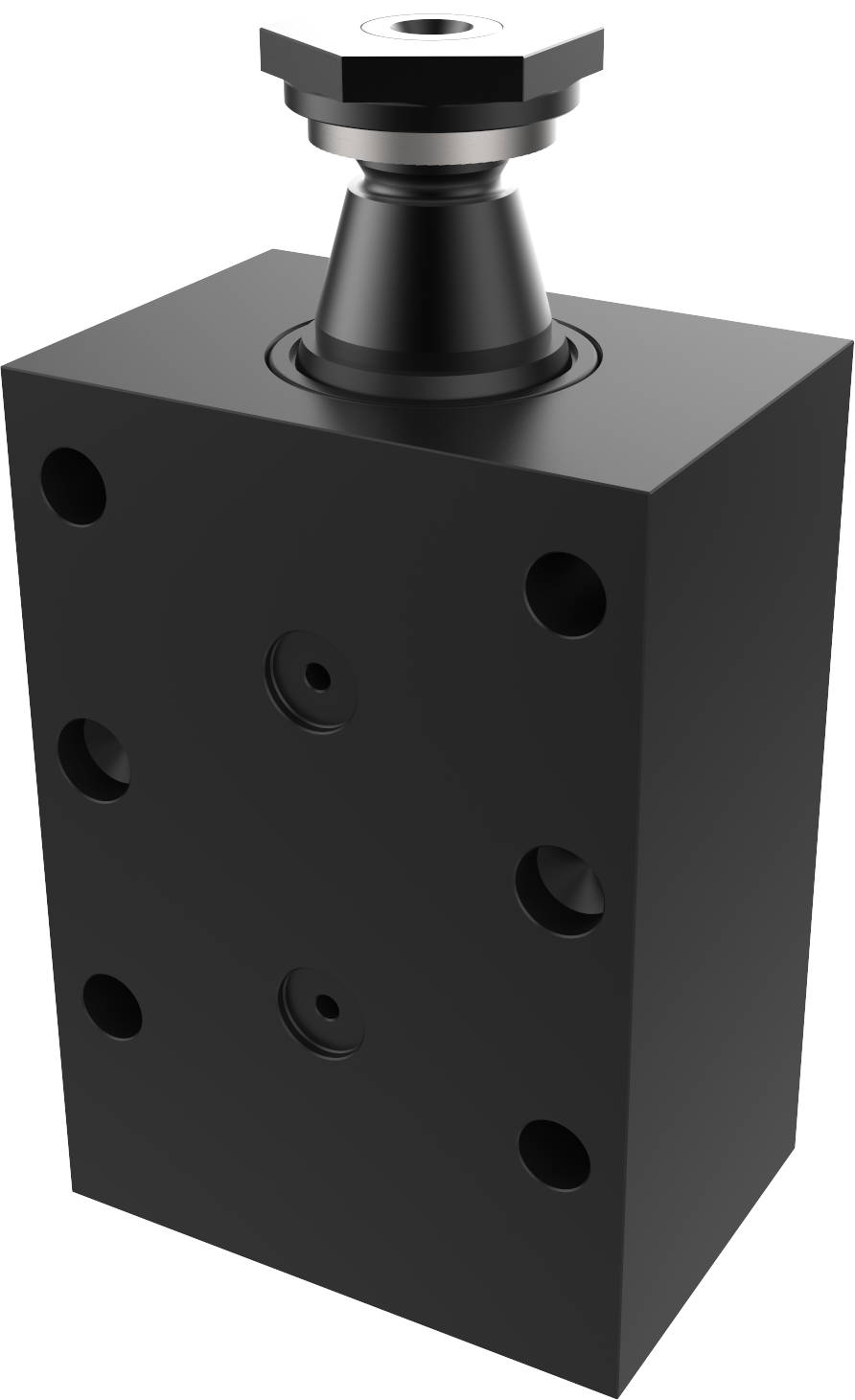

Vérin pivotant double effet – 250 bar _ Bloc flasqué PBF

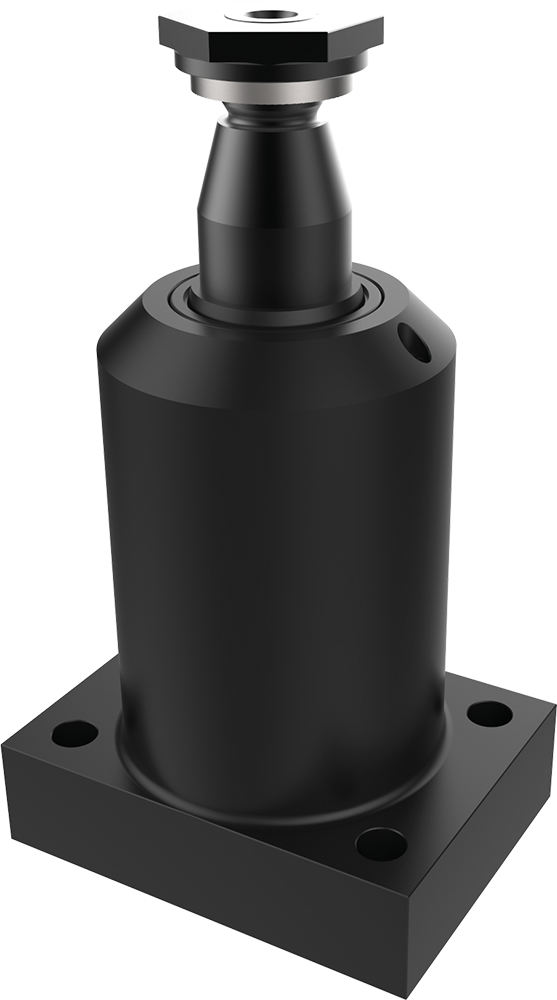

Vérin pivotant double effet – 250 bar _ Embase flasquée PF
