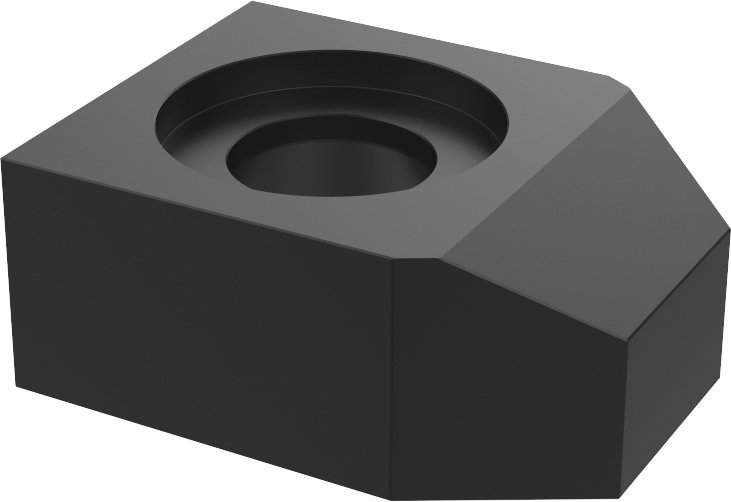

Bras de serrage court – tige avec cône 15 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BC

pour vérin pivotant taille : 11 - 12 - 21 - 31 - 41
extrémité de tige cône à 15°

Définition

Disponibles en standard en trois versions :
• avec chanfreins
• avec chanfreins et indexage
• sans chanfreins avec indexage.

Caractéristiques

• orientables sur 360°
• traités anti-corrosion
• matière : 2C45
• pression maximum d’utilisation : 250 bar

Option

Bras spéciaux réalisés sur demande.

Nota

La force de bridage et le débit maxi diminuent à mesure que la longueur du bras augmente (voir tableaux sur le guide et sur Bras de serrage long – BLK).

Veiller à retenir la tige lors du serrage de la vis.
Voir figure 1 sur le guide

Imprimer cette fiche

Bras de serrage court – tige avec cône 15 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BC : Vérin pivotant avec course de rotation - Quiri - 2

Taraudage	Chanfreins	Indexage	Type	Référence
Taraudage	Chanfreins	Indexage	Type	Référence	a	b	c	ød	e	f	h	k	l	øn	øo	p	ør	s	t	u	øv	w
					mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	°	°	mm	mm
SANS	AVEC	SANS	BC 11	811 159/000	40	30	25	17,46	18	15	17	1	3	23	12,2	12	26	25	25	–	–	–	3D
SANS	AVEC	AVEC	BC 11 X	811 159/050	40	30	25	17,46	18	15	17	1	3	23	12,2	12	26	25	25	6,3	7,8	r1,5	3D
SANS	SANS	AVEC	BC 11 X N	811 159/150	40	30	25	17,46	–	15	17	1	3	23	12,2	–	26	–	–	6,3	7,8	r1,5	3D
SANS	AVEC	SANS	BC 12	811 309/000	49	34	32	19,46	20	17	19	1	5	25	14,2	14	28	25	25	–	–	–
SANS	AVEC	AVEC	BC 12 X	811 309/050	49	34	32	19,46	20	17	19	1	5	25	14,2	14	28	25	25	7,3	8,8	r1,5
SANS	SANS	AVEC	BC 12 X N	811 309/150	49	34	32	19,46	–	17	19	1	5	25	14,2	–	28	–	–	7,3	8,8	r1,5
SANS	AVEC	SANS	BC 21	811 160/000	55	40	35	24,46	23	20	23	1	4	31	16,2	16,5	34	30	30	–	–	–	3D
SANS	AVEC	AVEC	BC 21 X	811 160/050	55	40	35	24,46	23	20	23	1	4	31	16,2	16,5	34	30	30	10,4	10,25	r1,5	3D
SANS	SANS	AVEC	BC 21 X N	811 160/150	55	40	35	24,46	–	20	23	1	4	31	16,2	–	34	–	–	10,4	10,25	r1,5	3D
SANS	AVEC	SANS	BC 31	811 163/000	72	55	44,5	35,46	30	27,5	30	1	5	41	24,5	20	45	30	30	–	–	–	3D
SANS	AVEC	AVEC	BC 31 X	811 163/050	72	55	44,5	35,46	30	27,5	30	1	5	41	24,5	20	45	30	30	17	14,5	r2	3D
SANS	SANS	AVEC	BC 31 X N	811 163/150	72	55	44,5	35,46	–	27,5	30	1	5	41	24,5	–	45	–	–	17	14,5	r2	3D
SANS	AVEC	SANS	BC 41	811 161/000	85	70	50	40,93	36	35	33	2	6	51	30,5	20	52	45	45	–	–	–	3D
SANS	AVEC	AVEC	BC 41 X	811 161/050	85	70	50	40,93	36	35	33	2	6	51	30,5	20	52	45	45	18	17,5	r2	3D
SANS	SANS	AVEC	BC 41 X N	811 161/150	85	70	50	40,93	–	35	33	2	6	51	30,5	–	52	–	–	18	17,5	r2	3D
