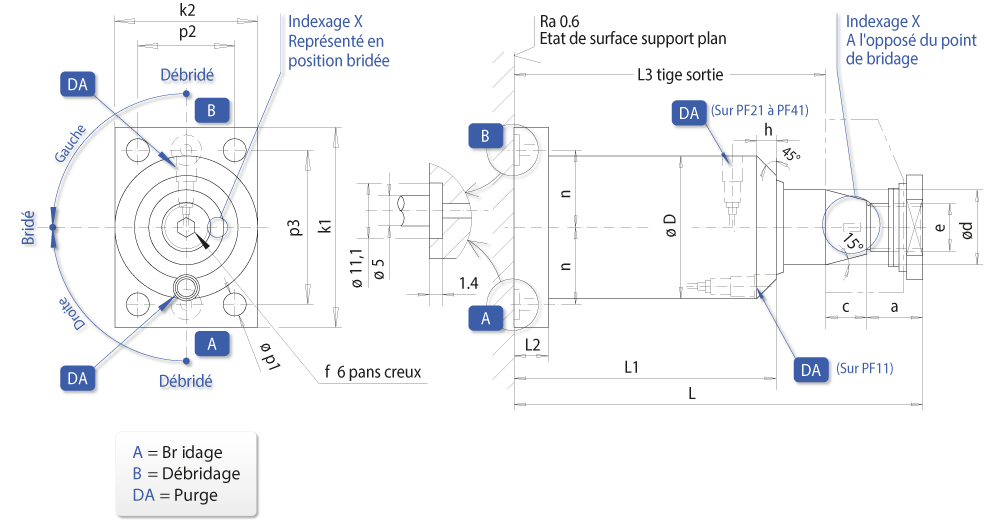

Alimentation par lamages sous le fond
Fixation par 4 vis sur le fond rectangulaire
Double effet - rotation dans le plan
Force maxi à 250 bar : 4 à 24 kN
Alimentation par lamages sous le fond
Fixation par 4 vis sur le fond rectangulaire
En standard sans indexage.
• différentes courses sur demande
• angle de rotation au choix par incrément de 1° (à indiquer sur la commande)
• racleur métallique (à indiquer sur la commande)
• option indexage (à indiquer sur la commande)
En standard avec indexage.
• différentes courses sur demande
• angle de rotation au choix par incrément de 1° (à indiquer sur la commande)
• racleur métallique (à indiquer sur la commande)
• également sans option indexage (à indiquer sur la commande)
Les vérins avec cône de 15° sont livrés avec écrou de serrage et rondelle frein (dimensions et couple de serrage : voir Rondelle frein pour vérin de type P11 et P21 et Ecrou pour vérin de type P31 et P41) ainsi que les joints toriques 7,65 x 1,78 90 NBR
Définition des efforts en fonction du bras de serrage : consulter le guide
Recommandations importantes : consulter le guide
NON INDEXE : La goupille peut être enlevée à l’aide d’un chasse goupille
F max
à 250 bar |
Tige
ød |
Course | Débit maxi
A |
Volume balayé
A B |
Sens
de rotation |
Cône 15° (avec indexage) | Cône 1:10 (sans indexage) | ||||||||||||||||||
Type
|
Référence
|
e1
|
Référence
|
e2
|
a
|
c
|
øD
|
f
clé |
h
|
k1
k2
|
L
|
L1
|
L2
|
L3
|
n
|
p1
|
p2
|
p3
|
|||||||
kN | mm | mm | l/mn | cm3 | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |||||||
4 | 18 | 8 | 0,4 | 5,3 | droite | PF 11 DX | 191 159/050 | M12x1,5 | 630-R-018 | M16x1,5 | 13 | 10 | 45 | 5 | 6 | 65 | 121 | 88 | 22 | 98 | 24 | 6,5 | 30 | 50 | 3D |
7,4 | gauche | PF 11 GX | 191 159/150 | 630-L-018 | 3D | ||||||||||||||||||||
15 | 7,3 | droite | PF 11 DX C15 | 191 178/050 | 630-R-018-15 | 45 | 142 | 102 | 119 | ||||||||||||||||
10,9 | gauche | PF 11 GX C15 | 191 178/150 | 630-L-018-15 | |||||||||||||||||||||
8 | 25 | 12 | 0,9 | 15 | droite | PF 21 DX | 191 063/060 | M16x1,5 | 630-R-025 | M22x1,5 | 16 | 14 | 60 | 6 | 8 | 85 | 152 | 107 | 22 | 122 | 32 | 8,5 | 44 | 65 | 3D |
21 | gauche | PF 21 GX | 191 063/160 | 630-L-025 | 3D | ||||||||||||||||||||
25 | 20,2 | droite | PF 21 DX C25 | 191 179/050 | 630-R-025-25 | 63 | 191 | 133 | 161 | ||||||||||||||||
32,5 | gauche | PF 21 GX C25 | 191 179/150 | 630-L-025-25 | |||||||||||||||||||||
16 | 36 | 12 | 2 | 41 | droite | PF 31 DX | 191 078/050 | M24x1,5 | 630-R-036 | M30x1,5 | 18 | 20 | 80 | 10 | 12 | 110 | 195 | 142 | 25 | 157 | 43 | 13 | 60 | 86 | 3D |
53 | gauche | PF 31 GX | 191 078/150 | 630-L-036 | 3D | ||||||||||||||||||||
25 | 52,3 | droite | PF 31 DX C25 | 192 127/050 | 630-R-036-25 | 80 | 234 | 168 | 196 | ||||||||||||||||
77,7 | gauche | PF 31 GX C25 | 192 127/150 | 630-L-036-25 | |||||||||||||||||||||
24 | 42 | 12 | 3 | 74 | droite | PF 41 DX | 191 064/050 | M30x1,5 | 630-R-042 | M36x1,5 | 20 | 22 | 95 | 12 | 16 | 120 | 218 | 161 | 25 | 176 | 50 | 15 | 70 | 96 | 3D |
88 | gauche | PF 41 GX | 191 064/150 | 630-L-042 | 95 | 3D |
Écrou pour fixation des vérins pivotants fileté
P11 - P21 - P31 - P41
pour vérin pivotant taille : 11 - 12 - 21 - 31 - 41
extrémité de tige cône à 15°
Pour vérin pivotant taille : 11 - 12 - 21 - 31 - 41
extrémité de tige cône à 1:10
Pour vérin pivotant taille : 11 - 12 - 21 - 31 - 41
extrémité de tige cône à 15°
Pour vérin pivotant taille : 11 - 12 - 21 - 31 - 41
extrémité de tige cône à 1:10
Pour vérin pivotant taille : 11 - 12 - 21 - 31 - 41
extrémité de tige cône à 15°°
Pour vérin pivotant taille : 11 - 12 - 21 - 31 - 41
extrémité de tige cône à 1:10
