Bras de serrage moyen – tige avec cône 1:10 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BMK

Pour vérin pivotant taille : 11 - 12 - 21 - 31 - 41
extrémité de tige cône à 1:10

• avec taraudage et chanfrein cotes e, p, s, t

• orientables sur 360°
• traités anti-corrosion
• matière : 2C45
• pression maximum d’utilisation : 175 bar

Bras spéciaux réalisés sur demande.

La force de bridage et le débit maxi diminuent à mesure que la longueur du bras augmente (voir tableaux sur le guide et les abaques de la gamme H).

Veiller à retenir la tige lors du serrage de la vis.
Voir figure 1 sur le guide

Imprimer cette fiche
Bras de serrage moyen – tige avec cône 1:10 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BMK : Vérin pivotant avec course de rotation - Quiri - 2

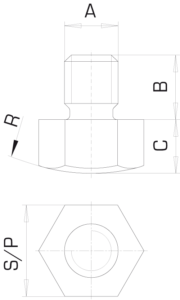

Type Référence
A





B





C





R





S/P





mm mm mm mm
VB   15.8 811 261/000 M8 10 10 20 13
VB   40.12 811 202/000 M12 12 10 45 19
VB   65.16 811 203/000 M16 20 10 60 24
VB 100.20 811 204/000 M20 25 10 60 30



Bras de serrage moyen – tige avec cône 1:10 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BMK : Vérin pivotant avec course de rotation - Quiri - 3
Taraudage Chanfrein Type Référence
a





b





c





ød





e





f





g





h





k





l





øn





p





ør





s





t





mm mm mm mm mm mm mm mm mm mm mm mm ° °
AVEC AVEC BMK 11 901-2-018 55 30 32 17,46 20 40 M8 17 1 3 23 25 26 12,5 6
AVEC AVEC BMK 12 901-2-020 72 34 45 19,46 22 55 M8 19 1 5 25 33 28 12,5 6
AVEC AVEC BMK 21 901-2-025 85 40 50 24,46 21 65 M12 23 1 4 31 34 25 10
AVEC AVEC BMK 31 901-2-036 108 55 65 35,46 35 80,5 M16 30 1 5 41 47 45 15 12,5
AVEC AVEC BMK 41 901-2-042 125 70 70 40,93 43 90 M20 33 2 6 51 61 52 20 10
