Concepteur et fabricant d’équipements hydrauliques industriels (vérins, amortisseurs, groupes hydrauliques), d’échangeurs thermiques multitubulaires et d’appareils à pression - Quiri

Accueil » Quiri Hydromécanique » Systèmes de Bridage Hydrauliques » Vérins pivotants dans le plan » Vérin pivotant double effet – 250 bar _ Embase cylindrique flasquée PLF

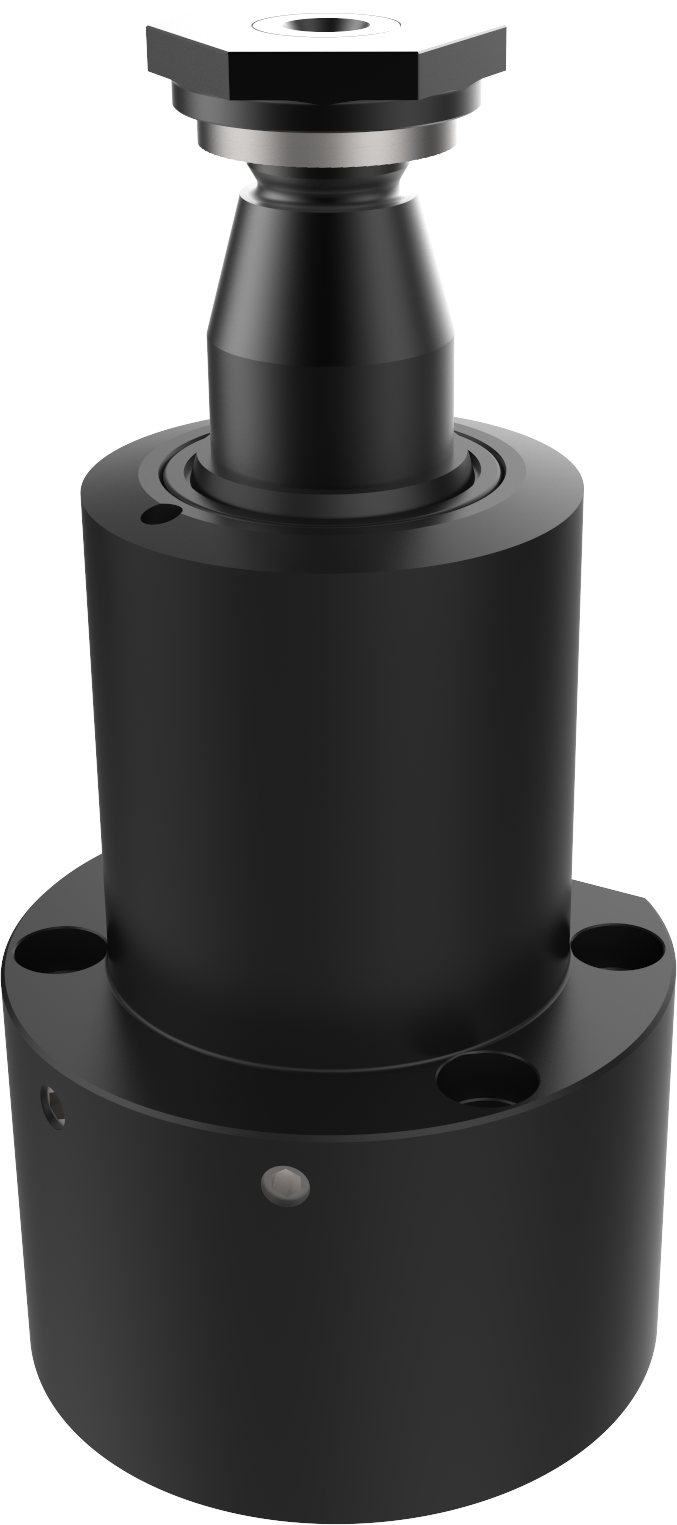

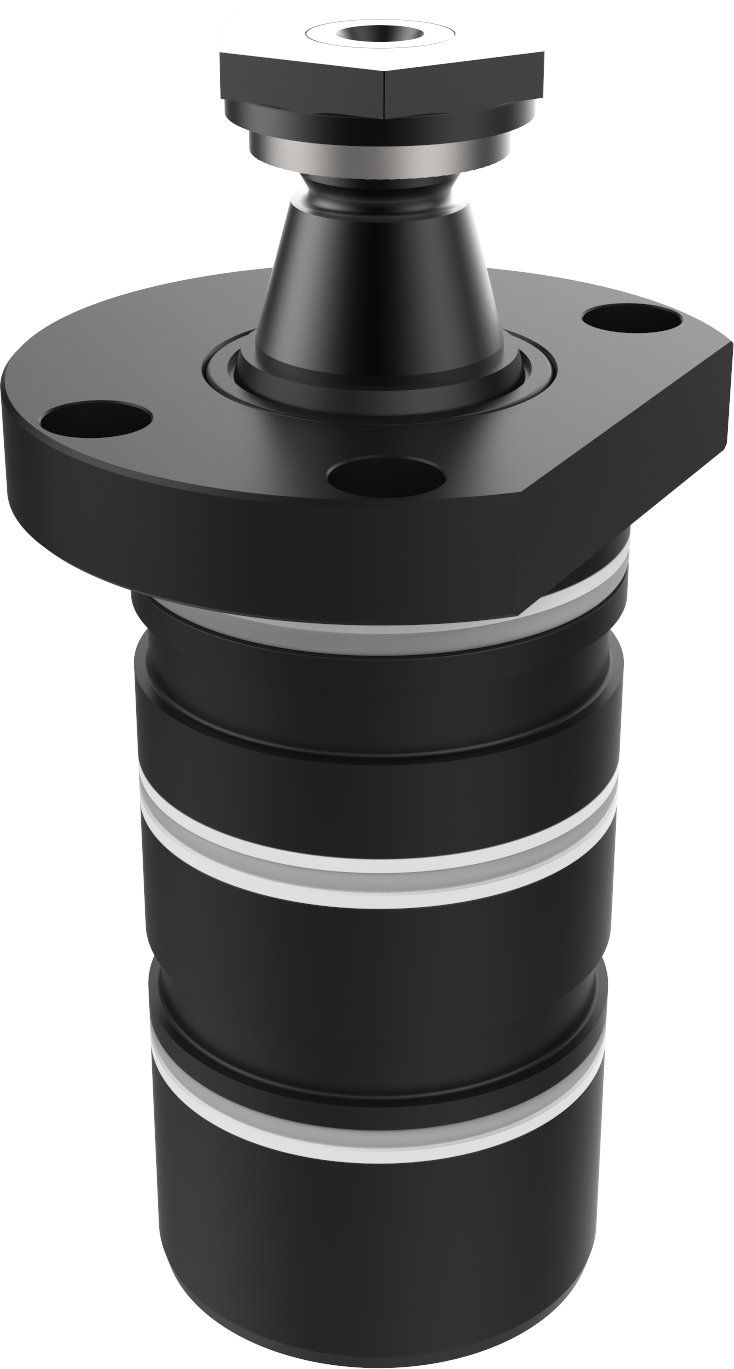

Vérin pivotant double effet – 250 bar _ Embase cylindrique flasquée PLF

Double effet - rotation dans le plan
Force maxi à 250 bar : 4 à 24 kN

Alimentation par lamages sous le fond

• rotation dans le plan droite ou gauche
• indexage de la tige
• vérins équipés de purges
• pour l’usinage de l’indexage sur le bras de serrage voir BC, BCK, BM, BMK, BL, BLK

En standard sans indexage.

• différentes courses sur demande
• angle de rotation au choix par incrément de 1° (à indiquer sur la commande)
racleur métallique (à indiquer sur la commande)
• option indexage (à indiquer sur la commande)

En standard avec indexage.

• différentes courses sur demande
• angle de rotation au choix par incrément de 1° (à indiquer sur la commande)
racleur métallique (à indiquer sur la commande)
• également sans option indexage (à indiquer sur la commande)

Les vérins sont livrés avec joints toriques, écrou de serrage et rondelle frein .
Les vérins avec cône de 15° sont livrés avec écrou de serrage et rondelle
frein (dimensions et couple de serrage : voir Rondelle frein pour vérin de type P11 et P21 et Ecrou pour vérin de type P31 et P41).
Joints toriques :

• 5,28 x 1,78 – 90 Shore pour PLF11 et PLF21 A51156

• 7,65 x 1,78 – 90 Shore pour PLF31 et PLF41 A51150

Imprimer cette fiche
Vérin pivotant double effet – 250 bar _ Embase cylindrique flasquée PLF : Vérins pivotants dans le plan - Quiri - 2

Définition des efforts en fonction du bras de serrage : consulter le guide
Recommandations importantes : consulter le guide
NON INDEXE : La goupille peut être enlevée à l’aide d’un chasse goupille

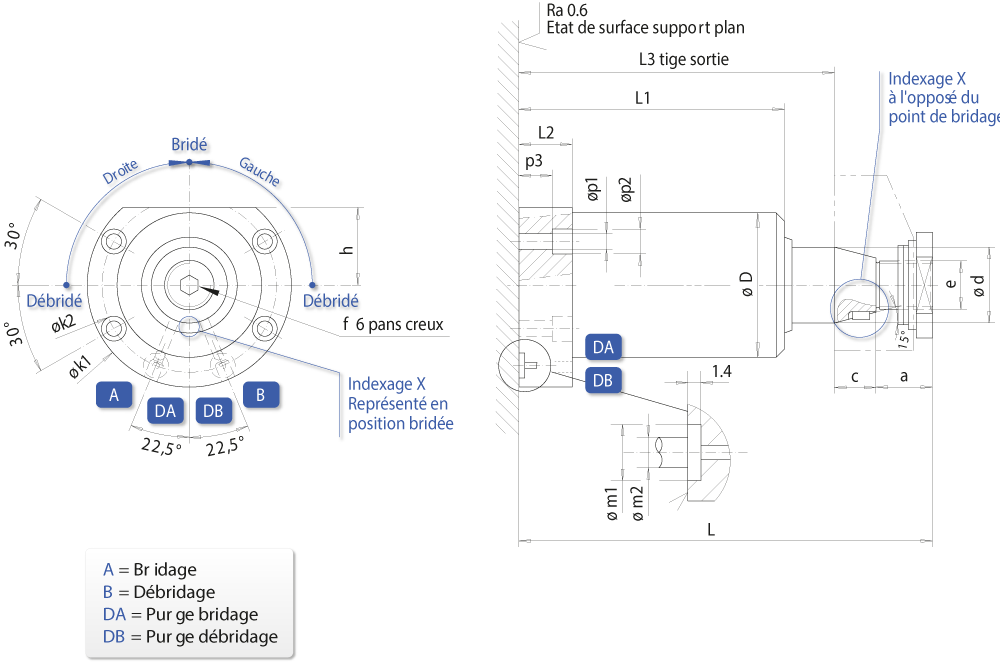

F max

à

250

bar

Tige

ød

Course

Débit maxi

A

Volume balayé

A

B

Sens

de rotation

Cône 15° (avec indexage) Cône 1:10 (sans indexage)

Type



Référence



e1



Référence



e2



a





c





øD

0

-0,2

f



clé

h





øk1

øk2



L





L1





L2





L3





m1





m2





p1





p2





p3





kN mm mm l/mn cm3 mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm
4 18 8 0,4 5,3 droite PLF 11 DX 191 166/050 M12x1,5 660-R-018 M16x1,5 13 10 36 5 20 58 121 88 40 98 8,8 4 5,5 9 35 3D
7,4 gauche PLF 11 GX 191 166/150 660-L-018 47 3D
8 25 12 0,9 15 droite PLF 21 DX 191 115/050 M16x1,5 660-R-025 M22x1,5 16 14 52 6 28 76 152 107 50 122 8,8 4 6,5 10,5 44 3D
21 gauche PLF 21 GX 191 115/150 660-L-025 63 3D
16 36 12 2 41 droite PLF 31 DX 192 063/050 M24x1,5 660-R-036 M30x1,5 18 20 72 10 38 110 195 142 58 157 11,1 5 10,5 17 48 3D
53 gauche PLF 31 GX 192 063/150 660-L-036 90 3D
24 42 12 3 74 droite PLF 41 DX 192 064/050 M30x1,5 660-R-042 M36x1,5 20 22 85 12 45 125 218 161 65 176 11,1 5 10,5 17 55 3D
88 gauche PLF 41 GX 192 064/150 660-L-042 105 3D
