Vérin pivotant double effet – Cartouche vissée – 250 bar PCV

Double effet - rotation dans le plan
Force maxi à 250 bar : 4 à 24 kN

Cartouche vissée

Caractéristiques

• rotation dans le plan droite ou gauche 90° ±2°

Options

• bras de serrage : cf. accessoires page 55 à 60
• rotation 60°, 45° ou 0° sur demande
• racleur métallique

Les vérins sont livrés avec joints toriques, écrou de serrage et rondelle frein .
Les vérins avec cône de 15° sont livrés avec écrou de serrage et rondelle frein (dimensions et couple de serrage : voir Rondelle frein pour vérin de type P11 et P21 et Ecrou pour vérin de type P31 et P41).

L’indexage du bras sur tige n’est pas possible.

Imprimer cette fiche

Vérin pivotant double effet – Cartouche vissée – 250 bar PCV : Vérins pivotants dans le plan - Quiri - 2

Cotes d’usinage du logement : voir Logement PCV
Définition des efforts en fonction du bras de serrage : consulter le guide
Recommandations importantes : consulter le guide

F max à 250 bar	Tige ød	Course	Débit maxi A	Volume balayé A B	Sens de rotation	α = 15° (sans indexage)			α = 1:10 (sans indexage)
F max à 250 bar	Tige ød	Course	Débit maxi A	Volume balayé A B	Sens de rotation	Type	Référence	e1	Référence	e2	a	c	øD	f clé	k	L	L1	L2	L3	L4	S/P
kN	mm	mm	l/mn	cm³							mm	mm	mm	mm		mm	mm	mm	mm	mm	mm
4	18	8	0,4	5,3	droite	PCV 11 D	191 160/000	M12x1,5	655-R-018	M16x1,5	13	10	36	5	M45 x 1,5 – 6g	121	9	72,6	16,4	6,4	34	3D
4	18	8	0,4	7,4	gauche	PCV 11 G	191 160/100	M12x1,5	655-L-018	M16x1,5	13	10	36	5	M45 x 1,5 – 6g	121	9	72,6	16,4	6,4	34	3D
8	25	12	0,9	15	droite	PCV 21 D	191 066/000	M16x1,5	655-R-025	M22x1,5	16	14	52	6	M64 x 2 – 6g	152	9	91,6	21,4	6,4	50	3D
8	25	12	0,9	21	gauche	PCV 21 G	191 066/100	M16x1,5	655-L-025	M22x1,5	16	14	52	6	M64 x 2 – 6g	152	9	91,6	21,4	6,4	50	3D

Cotes d’usinage du logement

Vérin pivotant double effet – Cartouche vissée – 250 bar PCV : Vérins pivotants dans le plan - Quiri - 3

IMPORTANT
Prévoir des purges au point haut des montages
Tolérances générales Js13
Arrondir et polir les angles vifs

Type	øD H8	C H6	L1 mini	L2 mini	ød	a	f1	f2	G	h mini	k
	mm		mm	mm	mm	mm	mm	mm		mm	mm
PCB 11	36	M45 x1,5	66	83	3	9	20,1	52,85	G1/4″	1	8
PCB 21	52	M64 x 2	78	102	5	9	23,1	61,6	G1/4″	1	8

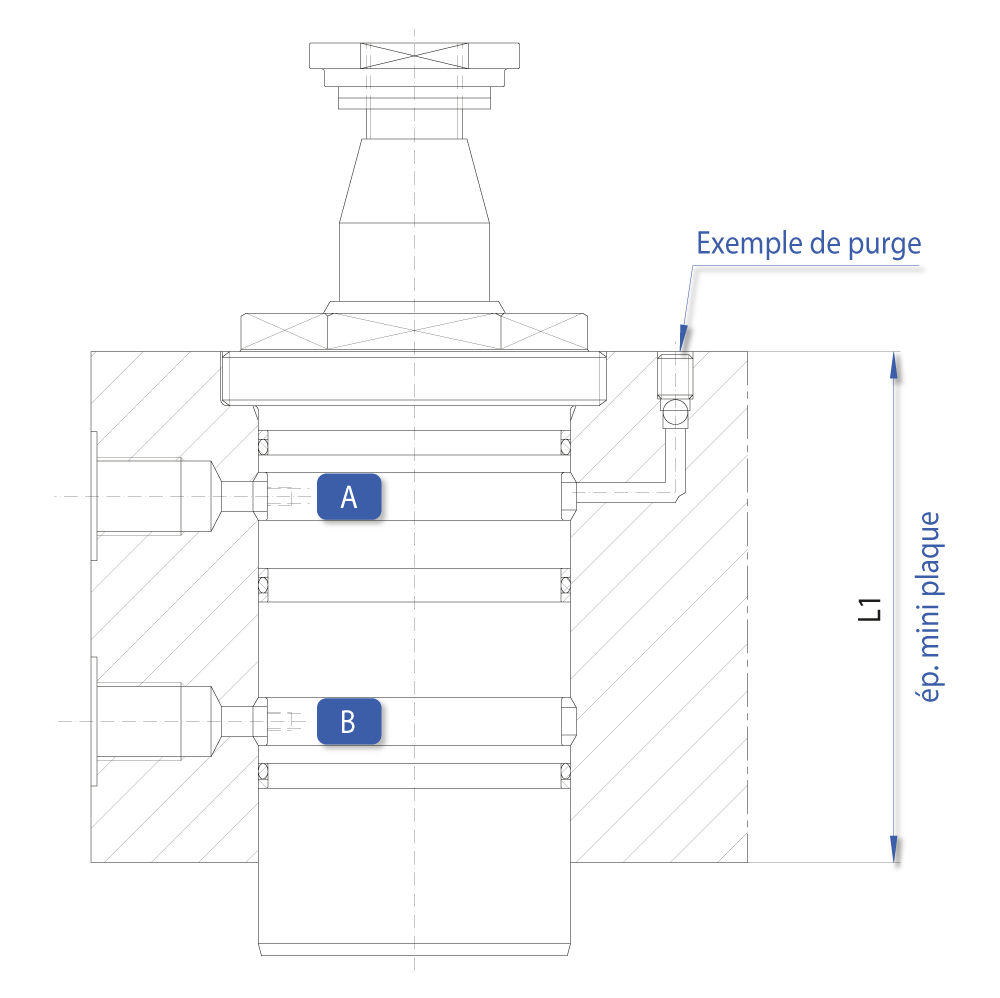

Exemple : Montage à travers une plaque

Vérin pivotant double effet – Cartouche vissée – 250 bar PCV : Vérins pivotants dans le plan - Quiri - 4

Accessoires du produit

Accessoires de fixation

Écrou pour fixation des vérins pivotants fileté
P11 - P21 - P31 - P41

Bras de serrage court – tige avec cône 15 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BC

pour vérin pivotant taille : 11 - 12 - 21 - 31 - 41
extrémité de tige cône à 15°

Bras de serrage court – tige avec cône 1:10 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BCK

Pour vérin pivotant taille : 11 - 12 - 21 - 31 - 41
extrémité de tige cône à 1:10

Bras de serrage moyen – tige avec cône 15 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BM

Pour vérin pivotant taille : 11 - 12 - 21 - 31 - 41
extrémité de tige cône à 15°

Bras de serrage moyen – tige avec cône 1:10 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BMK

Pour vérin pivotant taille : 11 - 12 - 21 - 31 - 41
extrémité de tige cône à 1:10

Bras de serrage long – tige avec cône 15 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BL

Pour vérin pivotant taille : 11 - 12 - 21 - 31 - 41
extrémité de tige cône à 15°°

Bras de serrage long – tige avec cône 1:10 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BLK

Pour vérin pivotant taille : 11 - 12 - 21 - 31 - 41
extrémité de tige cône à 1:10

Rondelle frein pour vérin de type P11 et P21

Ecrou pour vérin de type P31 et P41
