Vérin pivotant double effet – 250 bar _ Alimenté par taraudages sur embase PS

Double effet - rotation dans le plan
Force maxi à 250 bar : 4 à 24 kN

Alimentation par taraudages sur embase

Vérin pivotant double effet – 250 bar _ Alimenté par taraudages sur embase PS : Vérins pivotants dans le plan - Quiri

Caractéristiques

• rotation dans le plan droite ou gauche
• indexage de la tige
• vérins équipés de purges
• pour l’usinage de l’indexage sur le bras de serrage voir BC, BCK, BM, BMK, BL, BLK

• différentes courses sur demande
• angle de rotation au choix par incrément de 1° (à indiquer sur la commande)
• racleur métallique (à indiquer sur la commande)
• option indexage (à indiquer sur la commande)

Options Cône 15°

En standard avec indexage.

• différentes courses sur demande
• angle de rotation au choix par incrément de 1° (à indiquer sur la commande)
• racleur métallique (à indiquer sur la commande)
• également sans option indexage (à indiquer sur la commande)

Nota

Les vérins sont livrés avec joints toriques, écrou de serrage et rondelle frein.
Les vérins avec cône de 15° sont livrés avec écrou de serrage et rondelle frein (dimensions et couple de serrage : voir Rondelle frein pour vérin de type P11 et P21 et Ecrou pour vérin de type P31 et P41).

Imprimer cette fiche

Vérin pivotant double effet – 250 bar _ Alimenté par taraudages sur embase PS : Vérins pivotants dans le plan - Quiri - 2

Définition des efforts en fonction du bras de serrage : consulter le guide
Recommandations importantes : consulter le guide
NON INDEXE : La goupille peut être enlevée à l’aide d’un chasse goupille

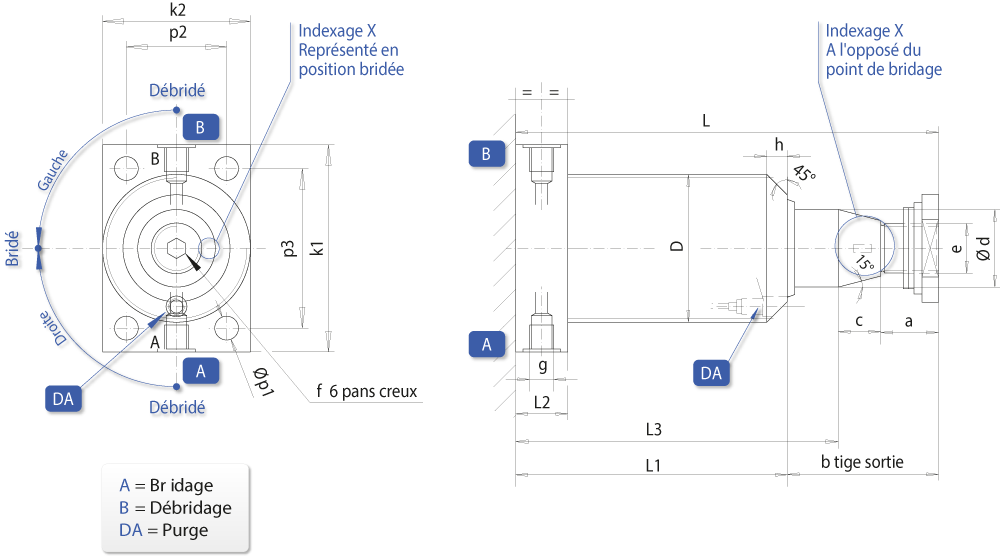

F max à 250 bar	Tige ød	Course	Débit maxi A	Volume balayé A B	Sens de rotation	Cône 15° (avec indexage)			Cône 1:10 (sans indexage)
F max à 250 bar	Tige ød	Course	Débit maxi A	Volume balayé A B	Sens de rotation	Type	Référence	e1	Référence	e2	a	c	D	f clé	g	h	L	L1	L2	L3	k1 k2	p1	p2	p3
kN	mm	mm	l/mn	cm³							mm	mm		mm		mm	mm	mm	mm	mm	mm	mm	mm	mm
4	18	8	0,4	5,3	droite	PS 11 DX	191 158/050	M12x1,5	M 690-R-018	M16x1,5	13	10	M45 x 1,5	5	G1/8″	6	121	88	22	98	65	6,5	30	50	3D
4	18	8	0,4	7,4	gauche	PS 11 GX	191 158/150	M12x1,5	M 690-L-018	M16x1,5	13	10	M45 x 1,5	5	G1/8″	6	121	88	22	98	45	6,5	30	50	3D
8	25	12	0,9	15	droite	PS 21 DX	191 148/050	M16x1,5	M 690-R-025	M22x1,5	16	14	M60 x 1,5	6	G1/4″	8	152	107	22	122	83	8,5	44	65	3D
8	25	12	0,9	21	gauche	PS 21 GX	191 148/150	M16x1,5	M 690-R-025	M22x1,5	16	14	M60 x 1,5	6	G1/4″	8	152	107	22	122	63	8,5	44	65	3D
16	36	12	2	41	droite	PS 31 DX	192 118/050	M24x1,5	M 690-R-036	M30x1,5	18	20	M80 x 2	10	G1/4″	12	195	142	25	157	110	13	60	86	3D
16	36	12	2	53	gauche	PS 31 GX	192 118/150	M24x1,5	M 690-R-036	M30x1,5	18	20	M80 x 2	10	G1/4″	12	195	142	25	157	80	13	60	86	3D
24	42	12	3	74	droite	PS 41 DX	192 119/050	M30x1,5	M 690-R-042	M36x1,5	20	22	M95 x 2	12	G1/4″	16	218	161	25	176	120	15	70	96	3D
24	42	12	3	88	gauche	PS 41 GX	192 119/150	M30x1,5	M 690-R-042	M36x1,5	20	22	M95 x 2	12	G1/4″	16	218	161	25	176	95	15	70	96	3D

Vérin pivotant double effet – 250 bar _ Alimenté par taraudages sur embase PS

Caractéristiques

Options Cône 1:10

Options Cône 15°

Nota

Accessoires du produit

Accessoires de fixation

Bras de serrage court – tige avec cône 15 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BC

Bras de serrage court – tige avec cône 1:10 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BCK

Bras de serrage moyen – tige avec cône 15 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BM

Bras de serrage moyen – tige avec cône 1:10 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BMK

Bras de serrage long – tige avec cône 15 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BL

Bras de serrage long – tige avec cône 1:10 Pour vérin pivotant taille : 11 – 12 – 21 – 31 – 41 BLK

Rondelle frein pour vérin de type P11 et P21

Ecrou pour vérin de type P31 et P41
