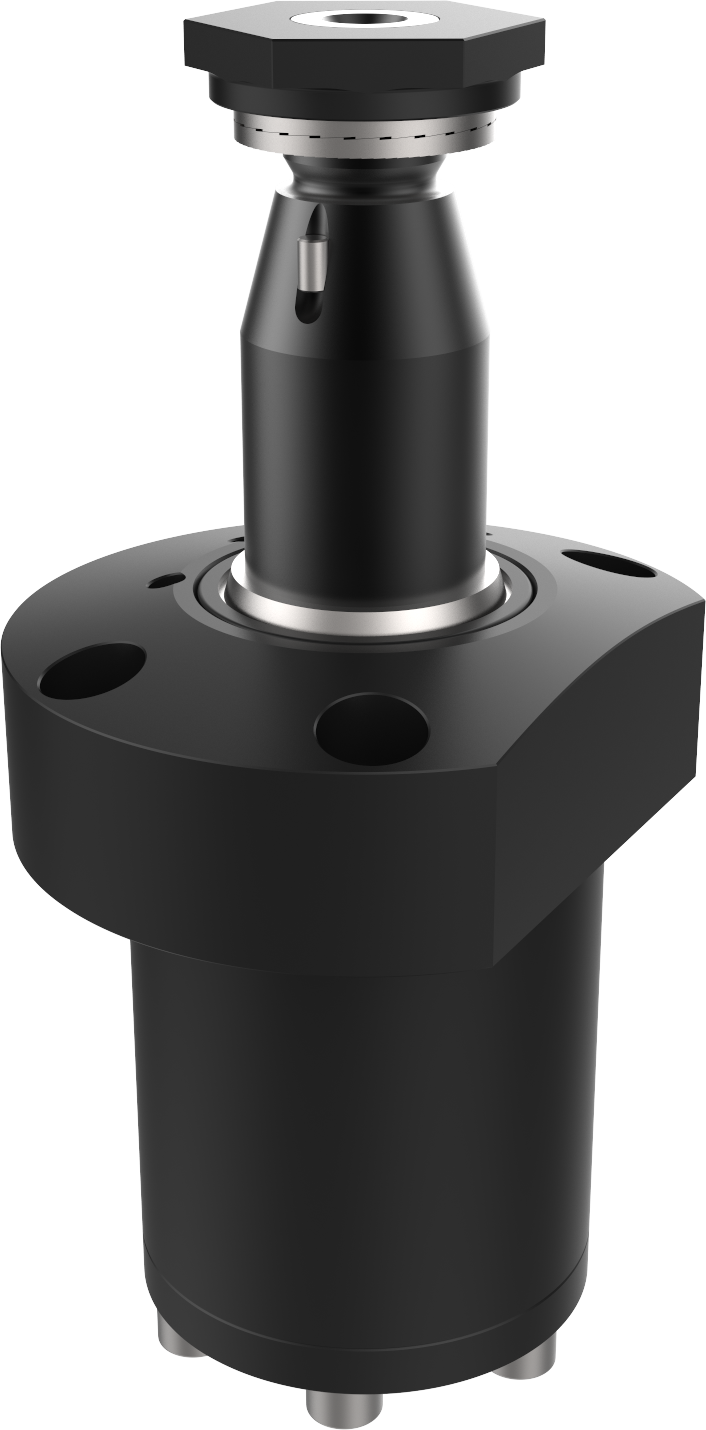

Vérin pivotant double effet – 250 bar Alimenté par lamages sous tête HL

Double effet - avec course de rotation
Force à 250 bar : 5 à 24 kN

Alimentation par lamages sous la collerette

Vérin pivotant double effet – 250 bar Alimenté par lamages sous tête HL : Vérin pivotant avec course de rotation - Quiri

Caractéristiques

• course totale = c. rotation + c. serrage
• rotation à rampe hélicoïdale droite ou gauche 90°±2°
• purge côté bridage (HL12, HL 21, HL 31 & HL 41)
• purge côté débridage en sus (HL 31 et HL 41)
• indexage de la tige
• pression de service maxi : 250 bar

Options Cône 1:10

EN STANDARD SANS INDEXAGE

• différentes courses sur demande
• angle de rotation au choix par incrément de 5° (à indiquer sur la commande)
• racleur métallique (à indiquer sur la commande)
• option indexage (à indiquer sur la commande)

Options Cône 15°

EN STANDARD AVEC INDEXAGE

• différentes courses sur demande
• angle de rotation au choix par incrément de 5° (à indiquer sur la commande)
• racleur métallique (à indiquer sur la commande)
• également sans option indexage (à indiquer sur la commande)

Nota

Les vérins sont livrés avec joints toriques, écrou de serrage et rondelle frein (dimensions et couple de serrage : voir Ecrou pour vérin de type H12 et H21).

Joints toriques :
• 5,28 x 1,78 (HL12, HL 21) 90 shore NBR
• 7,65 x 1,78 (HL 31) 90 shore NBR

Imprimer cette fiche

Vérin pivotant double effet – 250 bar Alimenté par lamages sous tête HL : Vérin pivotant avec course de rotation - Quiri - 2

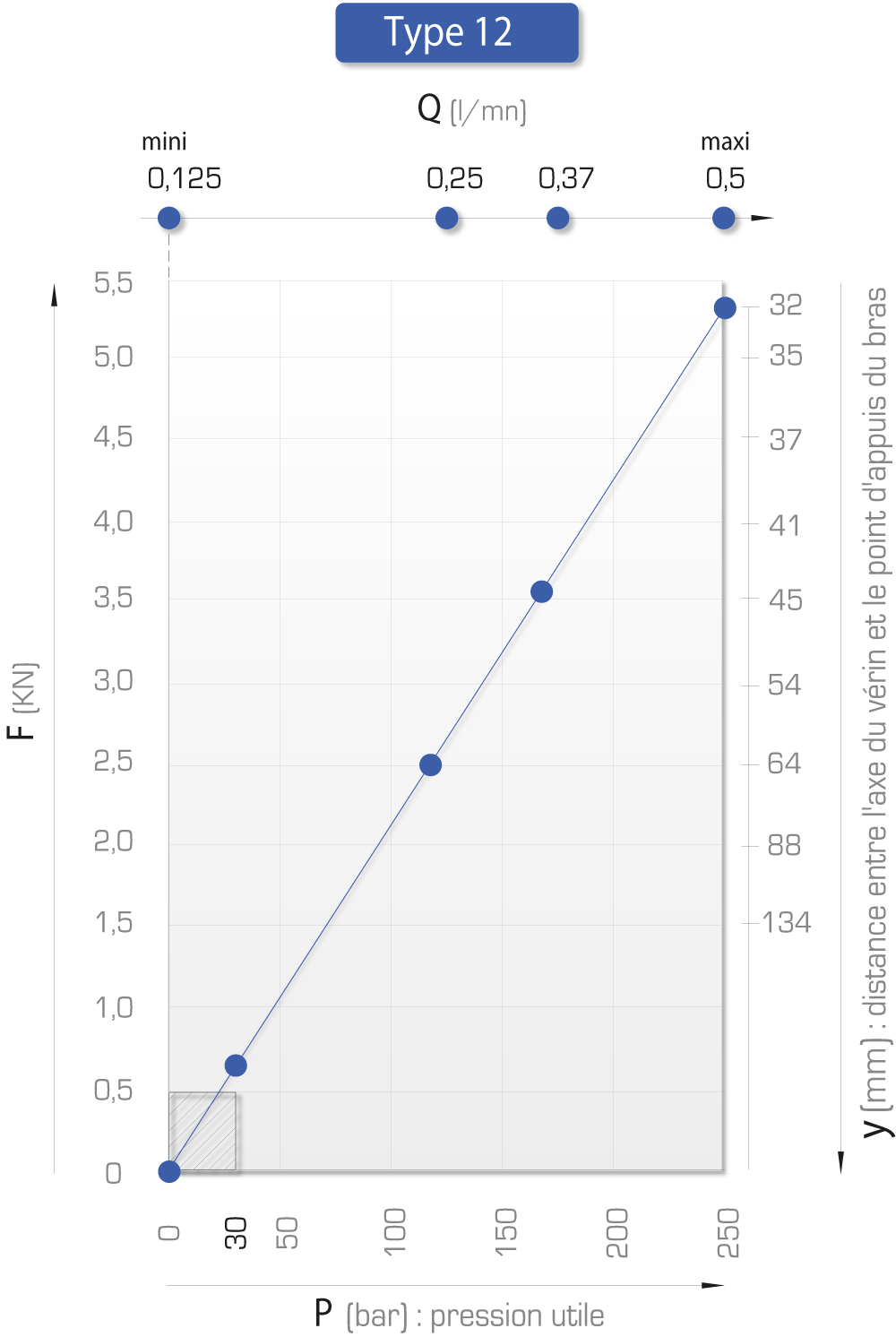

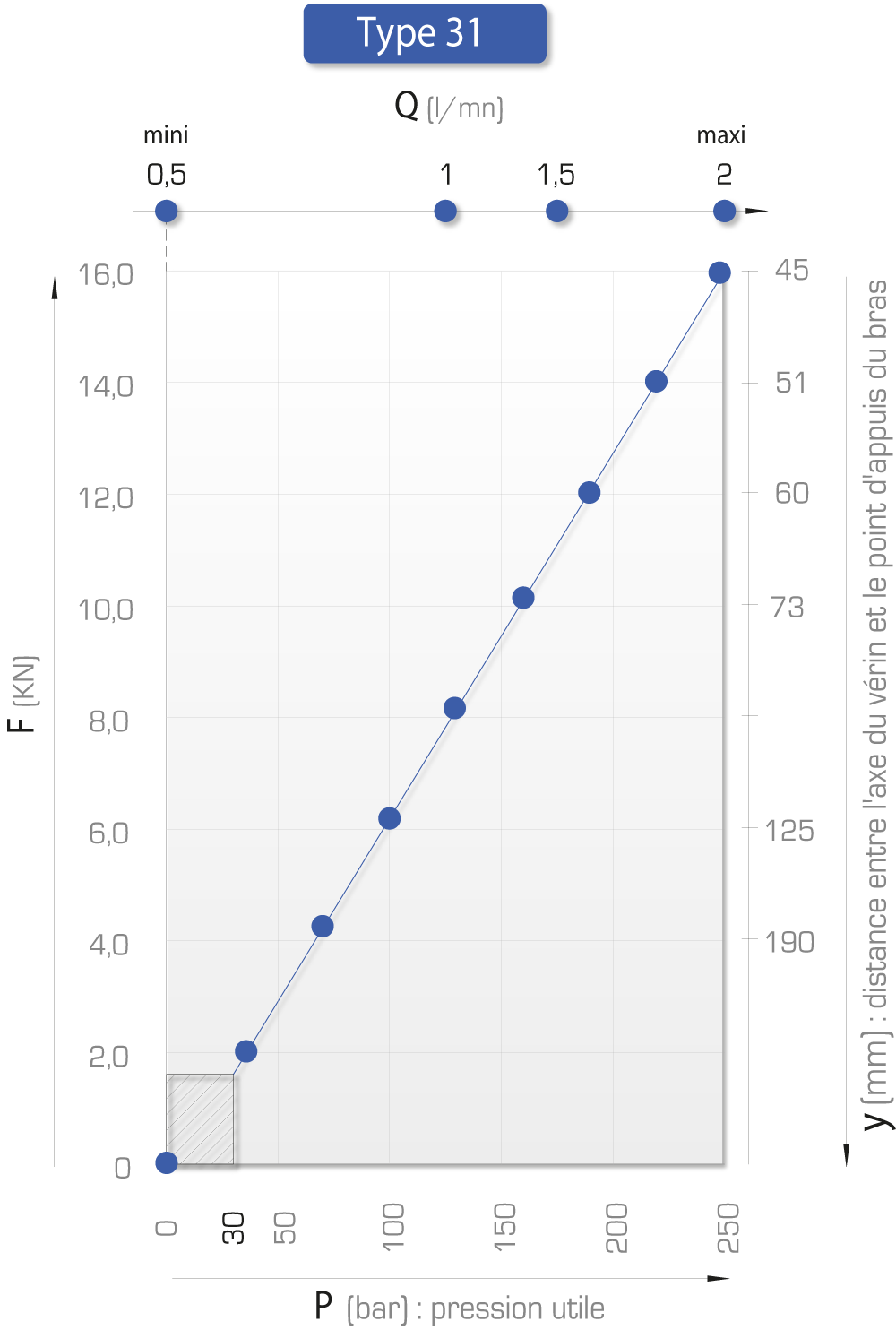

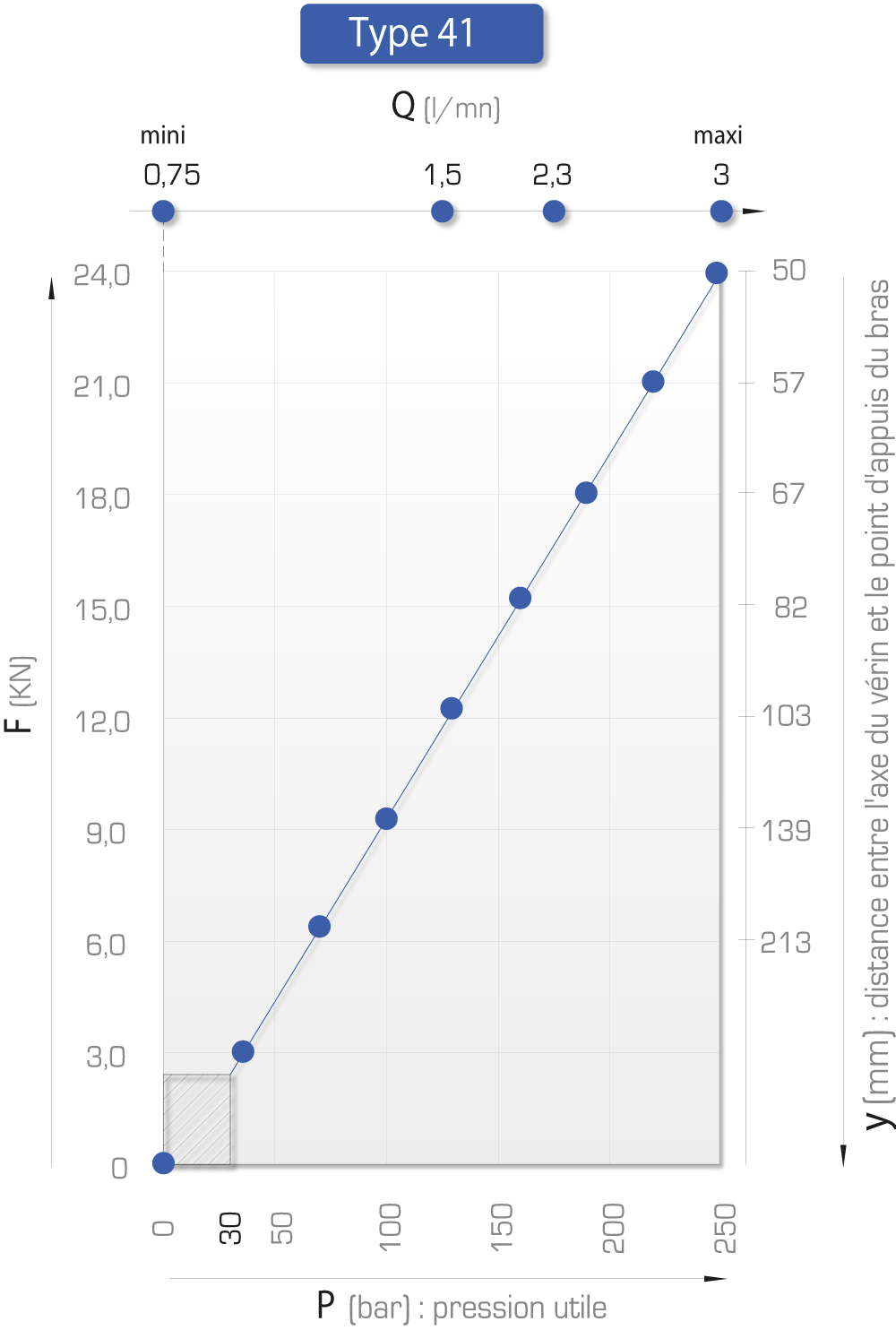

Définition des efforts en fonction du bras de serrage : voir abaques en bas de page
Recommandations importantes : consulter le guide
NON INDEXE : La goupille peut être enlevée à l’aide d’un chasse goupille

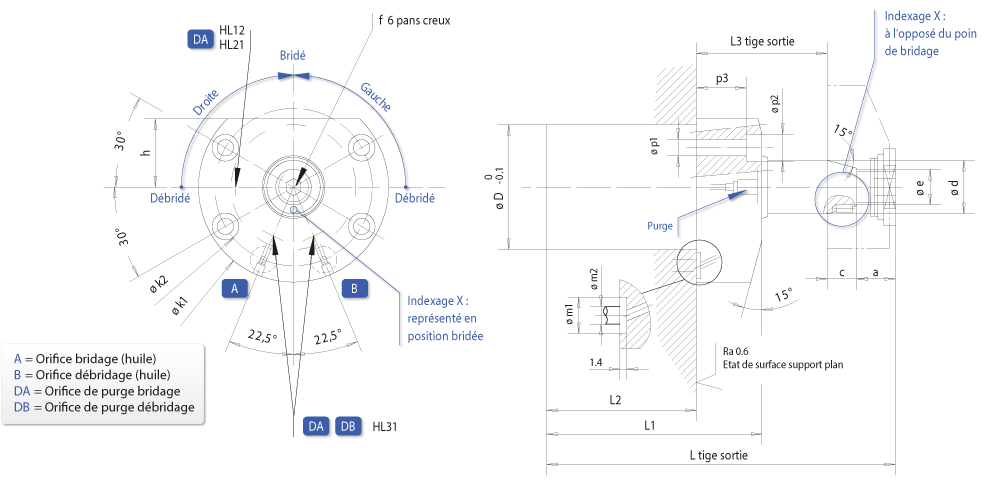

F max à 250 bar	Tige ød	Course de serrage	Course totale	Débit maxi A	Volume balayé A B	Sens de rotation	Cône 15° (avec indexage)			Cône 1:10 (sans indexage)
F max à 250 bar	Tige ød	Course de serrage	Course totale	Débit maxi A	Volume balayé A B	Sens de rotation	Type	Référence	e1	Référence	e2	a	c	øD	f clé	h	øk1 øk2	L	L1	L2	L3	m1	m2	p1	p2	p3
kN	mm	mm	mm	l/mn	cm³							mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
5	20	12	23	0,5	6,9	droite	HL 12 DX	191 217/050	M14x1,5	M 625-R-020	M18x1,5	14	10	45	5	23	68	138,5	88,5	66,5	48	8,8	4	6,5	10,5	8	3D
5	20	12	23	0,5	14,1	gauche	HL 12 GX	191 217/150	M14x1,5	M 625-L-020	M18x1,5	14	10	45	5	23	56	138,5	88,5	66,5	48	8,8	4	6,5	10,5	8	3D
8	25	12	24	0,9	11,06	droite	HL 21 DX	191 200/050	M16x1,5	M 625-R-025	M22x1,5	16	14	52	6	28	76	146,5	89,5	63,5	53	8,8	4	6,5	10,5	16	3D
8	25	12	24	0,9	22,61	gauche	HL 21 GX	191 200/150	M16x1,5	M 625-L-025	M22x1,5	16	14	52	6	28	63	146,5	89,5	63,5	53	8,8	4	6,5	10,5	16	3D
8	25	25	37	0,9	17,42	droite	HL 21 DX C25	191 210/050	M16x1,5	M 625-R-025-25	M22x1,5	16	14	52	6	28	76	175,5	105,5	79,5	66	8,8	4	6,5	10,5	16	3D
8	25	25	37	0,9	35,59	gauche	HL 21 GX C25	191 210/150	M16x1,5	M 625-L-025-25	M22x1,5	16	14	52	6	28	63	175,5	105,5	79,5	66	8,8	4	6,5	10,5	16	3D
16	36	15	29	2	26,95	droite	HL 31 DX	192 162/050	M16x1,5	M 625-R-036	M30x1,5	18	20	72	10	38	110	176	106	78	60	11,1	5	10,5	17	11	3D
16	36	15	29	2	55,94	gauche	HL 31 GX	192 162/150	M16x1,5	M 625-L-036	M30x1,5	18	20	72	10	38	90	176	106	78	60	11,1	5	10,5	17	11	3D
16	36	25	39	2	36,85	droite	HL 31 DX C25	192 181/050	M24x1,5	M 625-R-036-25	M30x1,5	18	20	72	10	38	110	201	121	93	70	11,1	5	10,5	17	11	3D
16	36	25	39	2	76,55	gauche	HL 31 GX C25	192 181/150	M24x1,5	M 625-L-036-25	M30x1,5	18	20	72	10	38	90	201	121	93	70	11,1	5	10,5	17	11	3D
24	42	15	22	3	46,1	droite	HL 41 DX	192 188/050	M30x1,5	M 625-R-042	M36x1,5	20	22	88	10	45	128	202	125	95	65	11	5	10,5	17	12
24	42	15	22	3	50,5	gauche	HL 41 GX	192 188/150	M30x1,5	M 625-L-042	M36x1,5	20	22	88	10	45	108	202	125	95	65	11	5	10,5	17	12
24	42	15	22	3	59,93	droite	HL 41 DX C25	192 189/050	M30x1,5	M 625-R-042-25	M36x1,5	20	22	88	10	45	128	222	135	105	75	11	5	10,5	17	12
24	42	15	22	3	77,35	gauche	HL 41 GX C25	192 189/150	M30x1,5	M 625-L-042-25	M36x1,5	20	22	88	10	45	108	222	135	105	75	11	5	10,5	17	12
