Vérin pivotant double effet – 250 bar Fixation par embase à lamages HTF

Double effet - avec course de rotation
Force à 250 bar : 8 à 16 kN

Embase avec taraudages d’alimentation

Vérin pivotant double effet – 250 bar Fixation par embase à lamages HTF : Vérin pivotant avec course de rotation - Quiri

Caractéristiques

• course totale = c. de rotation + c. de serrage linéaire
• rotation à rampe hélicoïdale droite ou gauche 90°±2°
• purge côté bridage : HTF21
• purge côté bridage et débridage : HTF31
• indexage de la tige sur cône 15°
• pression de service maxi : 250 bar

Options

• bras de serrage : voir rubrique accessoires
• rotation 60°, 45° ou 0° sur demande
• racleur métallique sur demande

Nota

Les vérins sont livrés avec joints toriques, écrou de serrage et rondelle frein (dimensions et couple de serrage : voir Bras de serrage court BCK).
Joints toriques sur embase :

• 5,28 x 1,78 (HTF 21) 90 NBR
• 7,65 x 1,78 (HTF 31) 90 NBR

Imprimer cette fiche

Vérin pivotant double effet – 250 bar Fixation par embase à lamages HTF : Vérin pivotant avec course de rotation - Quiri - 2

Définition des efforts en fonction du bras de serrage : voir abaques en bas de page
Recommandations importantes : consulter le guide
NON INDEXE : La goupille peut être enlevée à l’aide d’un chasse goupille

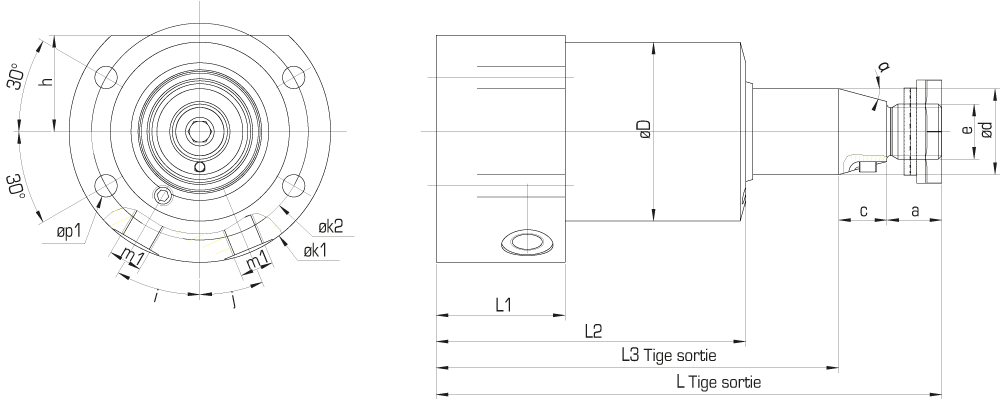

Force à 250 bar	Piston ød	Course de rotation	Course totale	Débit maxi A	Volume balayé A B	Sens de rotation	Cône 15° (avec indexage)
Force à 250 bar	Piston ød	Course de rotation	Course totale	Débit maxi A	Volume balayé A B	Sens de rotation	Type	Référence	e1	a	c	øD	f 6 pans	h	i	j	øk1 øk2	L	L1	L2	L3	m1	øp1
kN	mm	mm	mm	l/mn	cm³					mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm		mm
8	25	12	24	0,9	11,06	droite	HTF 21 DX	191 236/050	M16x1,5	16	14	52	6	28	30	22,5	76	147	37,5	90	117	G1/8″	6,5
8	25	12	24	0,9	22,61	gauche	HTF 21 GX	191 236/150	M16x1,5	16	14	52	6	28	30	22,5	63	147	37,5	90	117	G1/8″	6,5
8	25	25	37	0,9	26,95	droite	HTF 21 DX C25	191 221/050	M16x1,5	16	14	52	6	28	30	22,5	76	176	37,5	106	146	G1/8″	6,5
8	25	25	37	0,9	55,94	gauche	HTF 21 GX C25	191 221/150	M16x1,5	16	14	52	6	28	30	22,5	63	176	37,5	106	146	G1/8″	6,5
16	36	15	29	2	26,95	droite	HTF 31 DX	192 211/050	M24x1,5	18	20	72	10	38	22,5	22,5	110	176,5	42	106,5	138,5	G1/4″	10,5
16	36	15	29	2	55,94	gauche	HTF 31 GX	192 211/150	M24x1,5	18	20	72	10	38	22,5	22,5	90	176,5	42	106,5	138,5	G1/4″	10,5
