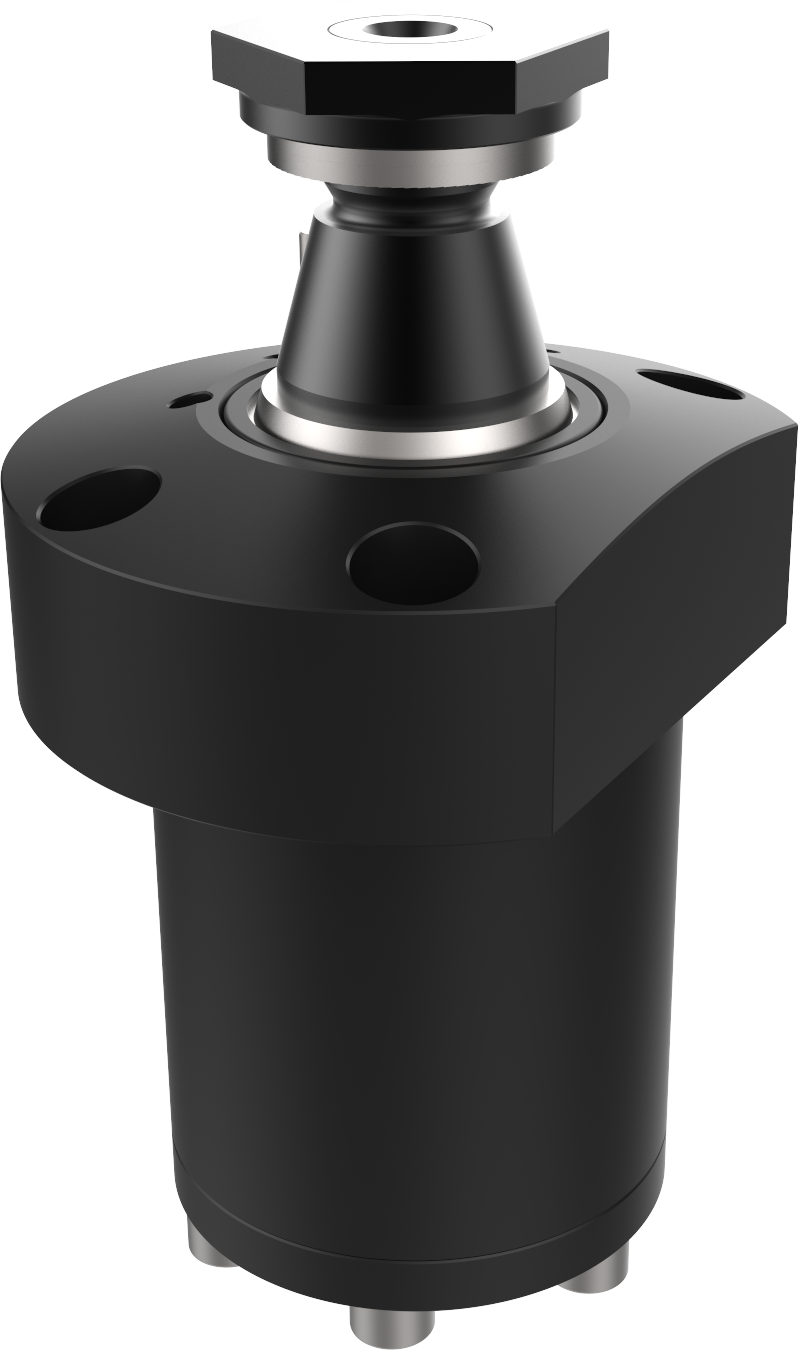

Vérin pivotant double effet – 250 bar Fixation par collerette à lamages HL5

Double effet - avec course de rotation
Force maxi à 250 bar : 1.9 kN

Alimenté par lamage sous tête ou taraudage

Vérin pivotant double effet – 250 bar Fixation par collerette à lamages HL5 : Vérin pivotant avec course de rotation - Quiri

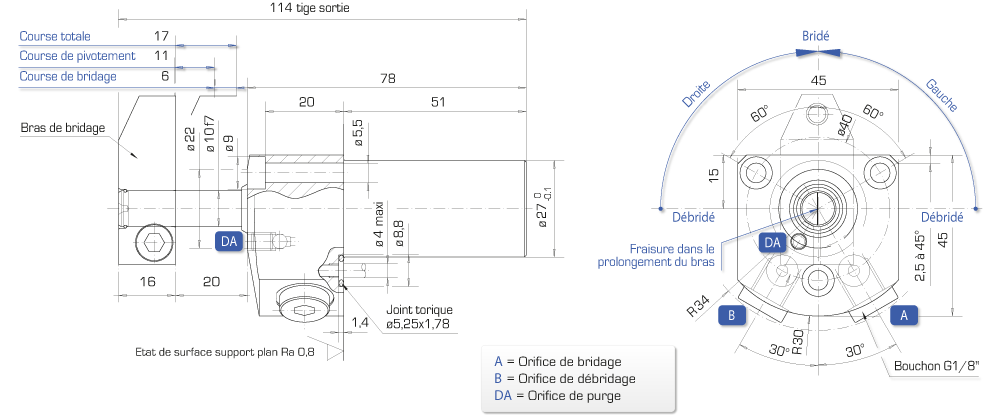

Caractéristiques

• course totale 17 mm
• course de bridage 6 mm
• rotation hélocoïdale à droite ou à gauche 90°±2°

Options

• bras de serrage : cf. accessoires
• angle de rotation 60°, 45°, ou 0° sur demande
• modèles spéciaux sur demande
• gicleur pour alimentation par lamages

Nota

Les vérins sont livrés avec bouchons, jonc, et joints toriques 5,25 x 1,78 – 90 Shore. (Dimensions et couple de serrage : voir Bras de serrage pour vérin pivotant).

Imprimer cette fiche

Vérin pivotant double effet – 250 bar Fixation par collerette à lamages HL5 : Vérin pivotant avec course de rotation - Quiri - 2

F max à 250 bar	Débit maxi A	Débit maxi B	Volume balayé A B	Section A B	Sens de rotation	Type	Référence
kN	l/mn	l/mn	cm³	cm²
1,9	0,2	0,36	1,67	0,98	droite	HL 5 D	191 169/050
1,9	0,2	0,36	3	1,77	gauche	HL 5 G	191 169/150
