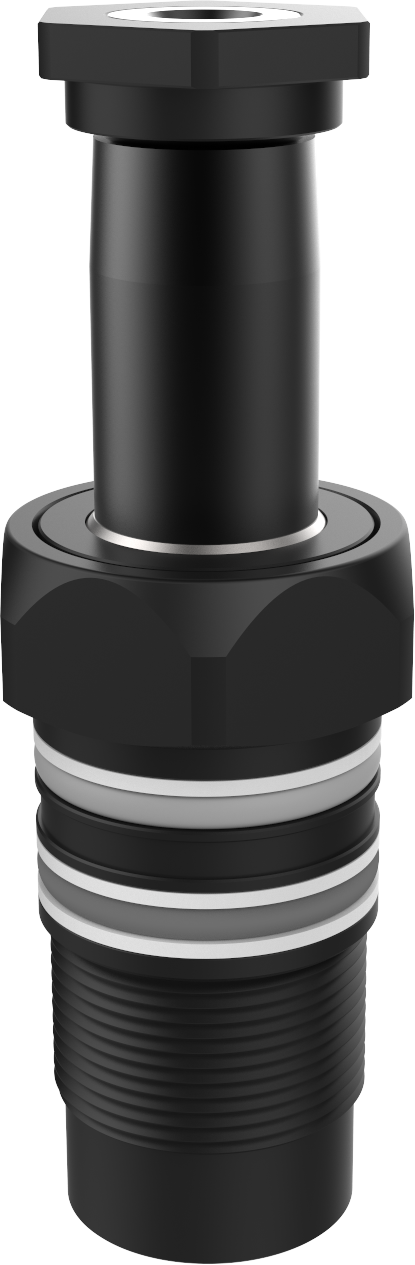

Vérin pivotant universel double effet – 500 bar. Version cartouche vissée UVCF

Double effet - avec course de rotation
Force à 500 bar : 4,5 kN

Vérin pivotant cartouche vissée

Vérin pivotant universel double effet – 500 bar. Version cartouche vissée UVCF : Vérin pivotant avec course de rotation - Quiri

Caractéristiques

• corps en acier traité et bruni
• rotation à rampe hélicoïdale droite ou gauche 90°±2°
• course totale = course de rotation+course de serrage
• racleur métallique en standard
• pression maxi. : 500 bar
• bras de serrage : BCK, BMK, BLK

Options

• bras de serrage : voir rubrique accessoires
• angle de rotation 60°, 45°, ou 0° sur demande
• modèles spéciaux sur demande
• Tige avec indexage

Nota

Les vérins sont livrés avec joints et écrou de serrage
(dimensions et couple de serrage : voir Écrou de serrage – EK)

Imprimer cette fiche

Vérin pivotant universel double effet – 500 bar. Version cartouche vissée UVCF : Vérin pivotant avec course de rotation - Quiri - 2

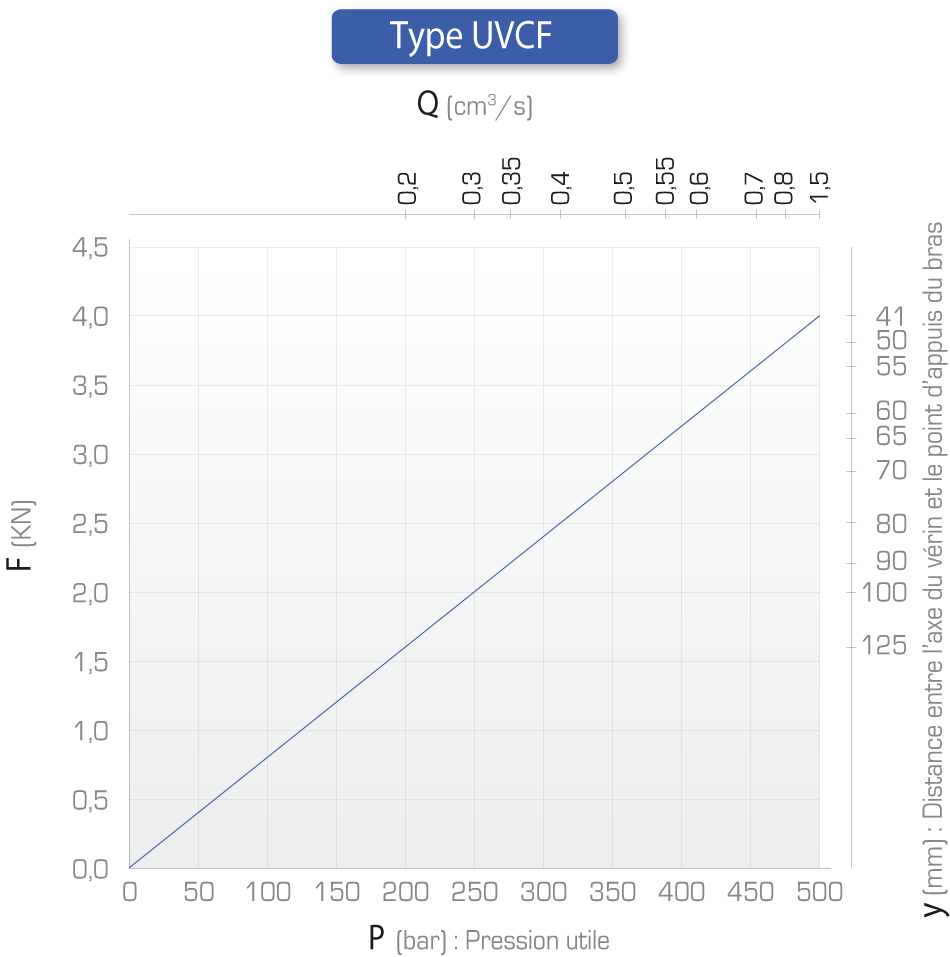

Définition des efforts en fonction du bras de serrage : consulter les abaques en bas de page
Recommandations importantes : consulter le guide

Force à 500 bar	Couple de serrage	Course bridage	Course de rotation	Course totale	Débit Maxi	Section A B	Volume déplacé A B	Sens	Type	Référence
Force à 500 bar	Couple de serrage	Course bridage	Course de rotation	Course totale	Débit Maxi	Section A B	Volume déplacé A B	Sens	Type	Référence	a	b	øc	d	e	L
kN	Nm	mm	mm	mm	l/mn	cm²	cm³				mm	mm	mm	mm	mm	mm
4,5	60	7	7	14	0,6	1,01 4,15	1,41 5,81	droite	UVCF 15 C7	191 243/000	12	27	30	53	68	112
4,5	60	7	7	14	0,6	1,01 4,15	1,41 5,81	gauche	UVCF 15 C7	191 243/100	12	27	30	53	68	112
4,5	60	15	7	22	0,6	1,01 4,15	2,22 9,13	droite	UVCF 15 C15	191 244/000	20	35	38	61	76	128
4,5	60	15	7	22	0,6	1,01 4,15	2,22 9,13	gauche	UVCF 15 C15	191 264/100	20	35	38	61	76	128

Vérin pivotant universel double effet – 500 bar. Version cartouche vissée UVCF

Caractéristiques

Options

Nota

Abaques du produit

Voir les produits similaires
