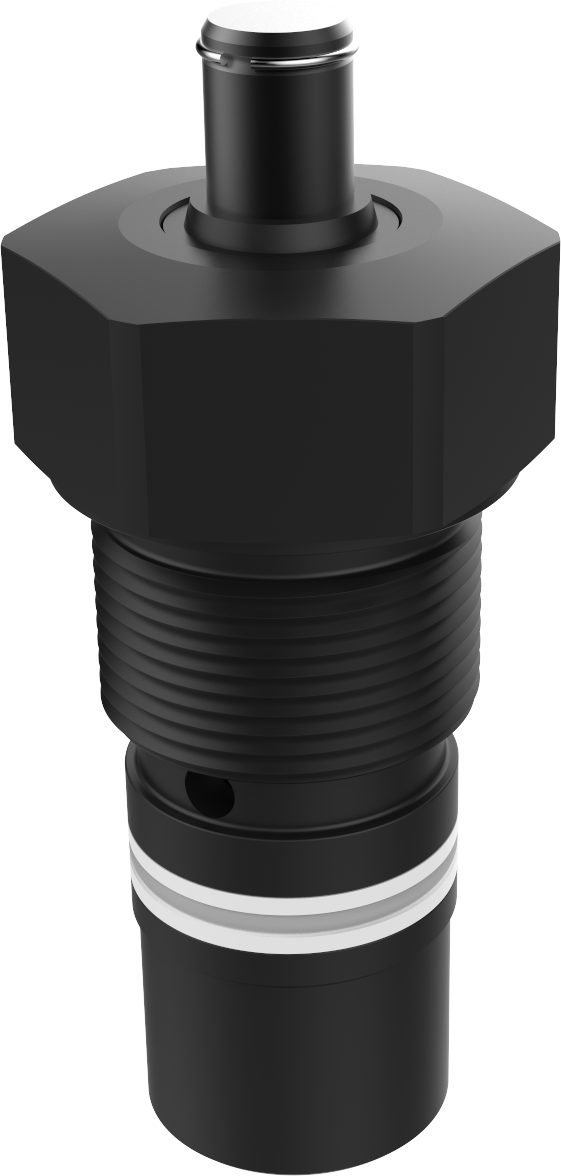

Vérin pivotant double effet – 250 bar Cartouche à visser HCV5

Double effet - avec course de rotation
Force maxi à 250 bar : 1.9 kN

Cartouche avec tête hexagonale

Vérin pivotant double effet – 250 bar Cartouche à visser HCV5 : Vérin pivotant avec course de rotation - Quiri

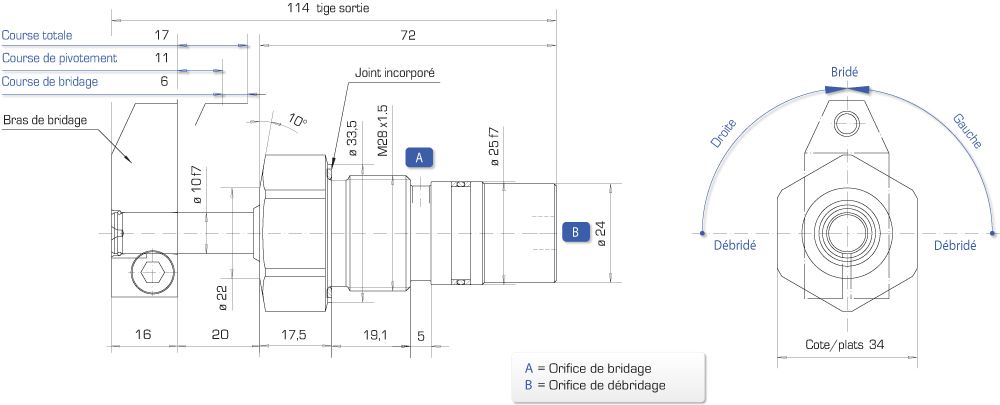

Caractéristiques

• corps de vérin en acier traité bruni
• course totale 17 mm
• course de bridage 6 mm
• rotation hélicoïdale droite ou gauche de 90° ± 2°

Options

• bras de serrage sur mesure
• rotation 60°, 45° ou 0°

Nota

Les vérins sont livrés avec joints.
L’indication de position du bras par fraisure sur tige n’est pas possible.

Imprimer cette fiche

Vérin pivotant double effet – 250 bar Cartouche à visser HCV5 : Vérin pivotant avec course de rotation - Quiri - 2

Couple de serrage du vérin dans son logement : Cs=9,1 mdaN

F max à 250 bar	Débit maxi A	Débit maxi B	Volume balayé A B	Section A B	Sens de rotation	Type	Référence
F max à 250 bar	Débit maxi A	Débit maxi B	Volume balayé A B	Section A B	Sens de rotation	Type	Référence
kN	l/mn	l/mn	cm³	cm²
1,9	0,2	0,36	1,67	0,98	droite	HCV 5 D	191 175/050
1,9	0,2	0,36	3	1,77	gauche	HCV 5 G	191 175/150

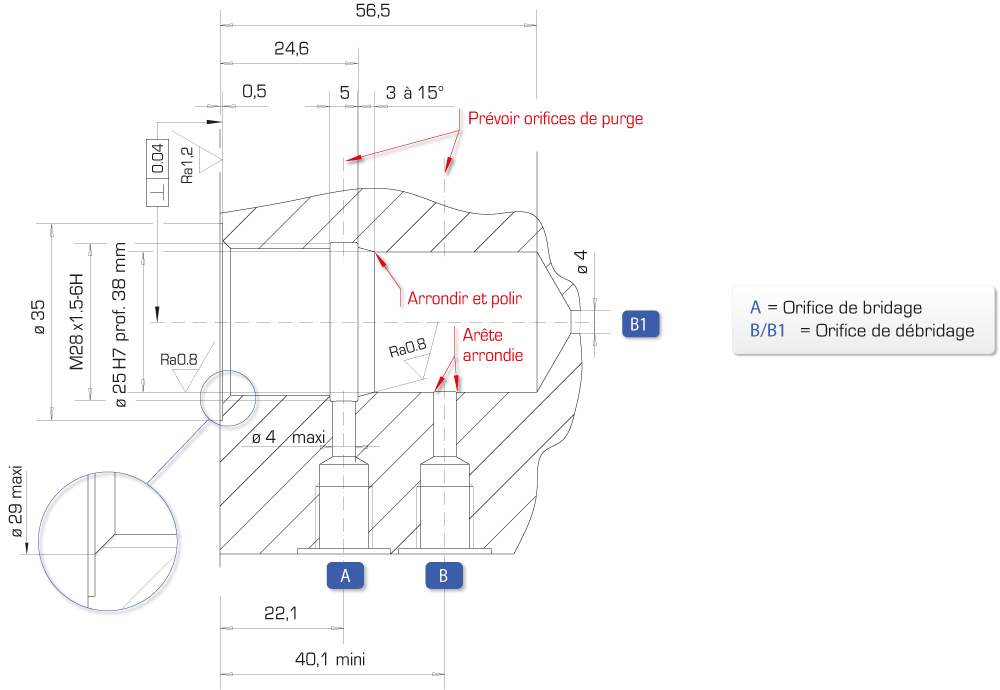

Cotes d’usinage du logement

Vérin pivotant double effet – 250 bar Cartouche à visser HCV5 : Vérin pivotant avec course de rotation - Quiri - 3

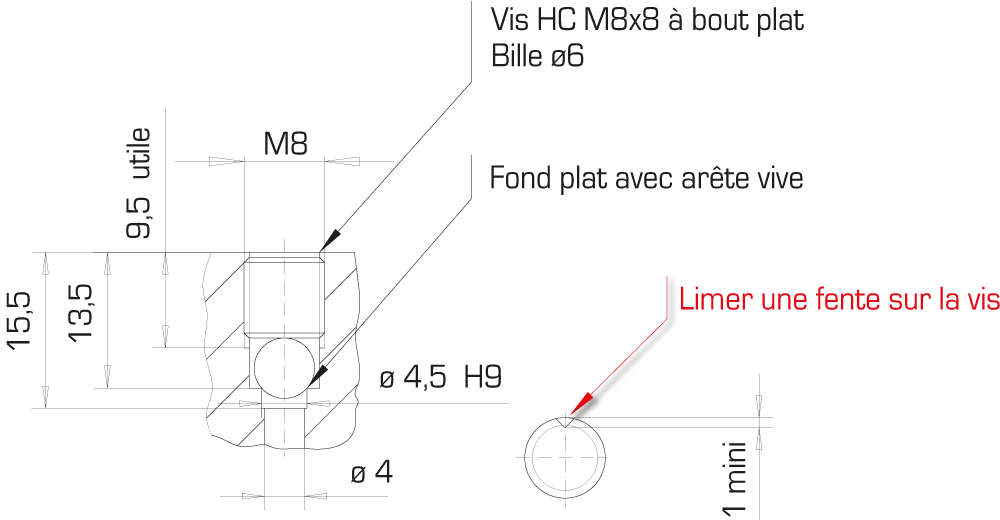

Détail d’une purge

Vérin pivotant double effet – 250 bar Cartouche à visser HCV5 : Vérin pivotant avec course de rotation - Quiri - 4

Accessoires du produit

Bras de serrage pour vérin pivotant : P5 BP5

pour vérin pivotant : H5

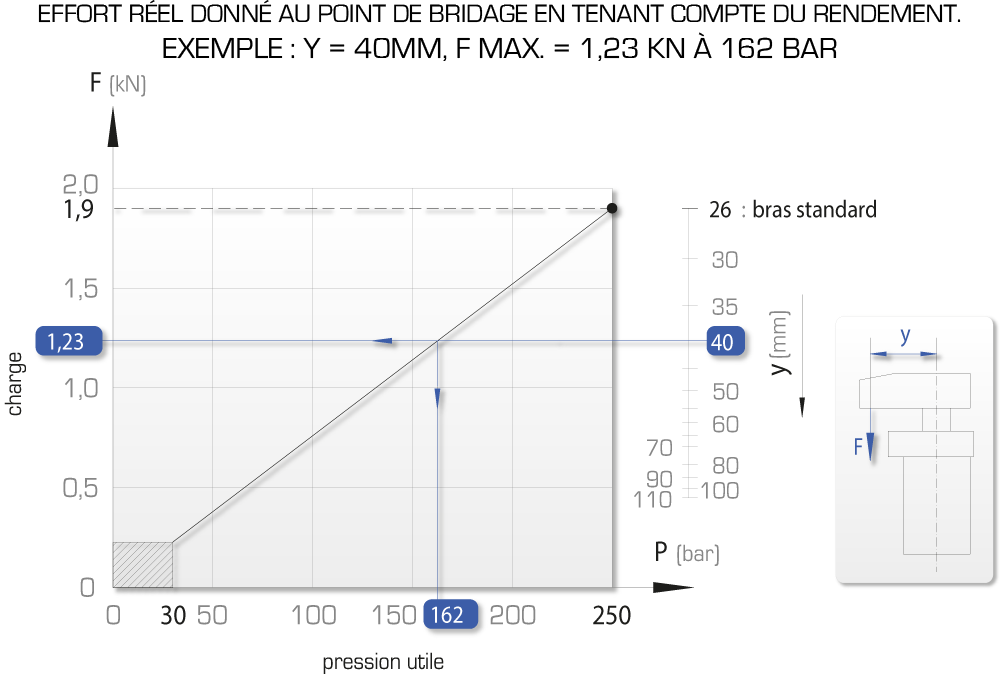

Abaques du produit

Voir les produits similaires

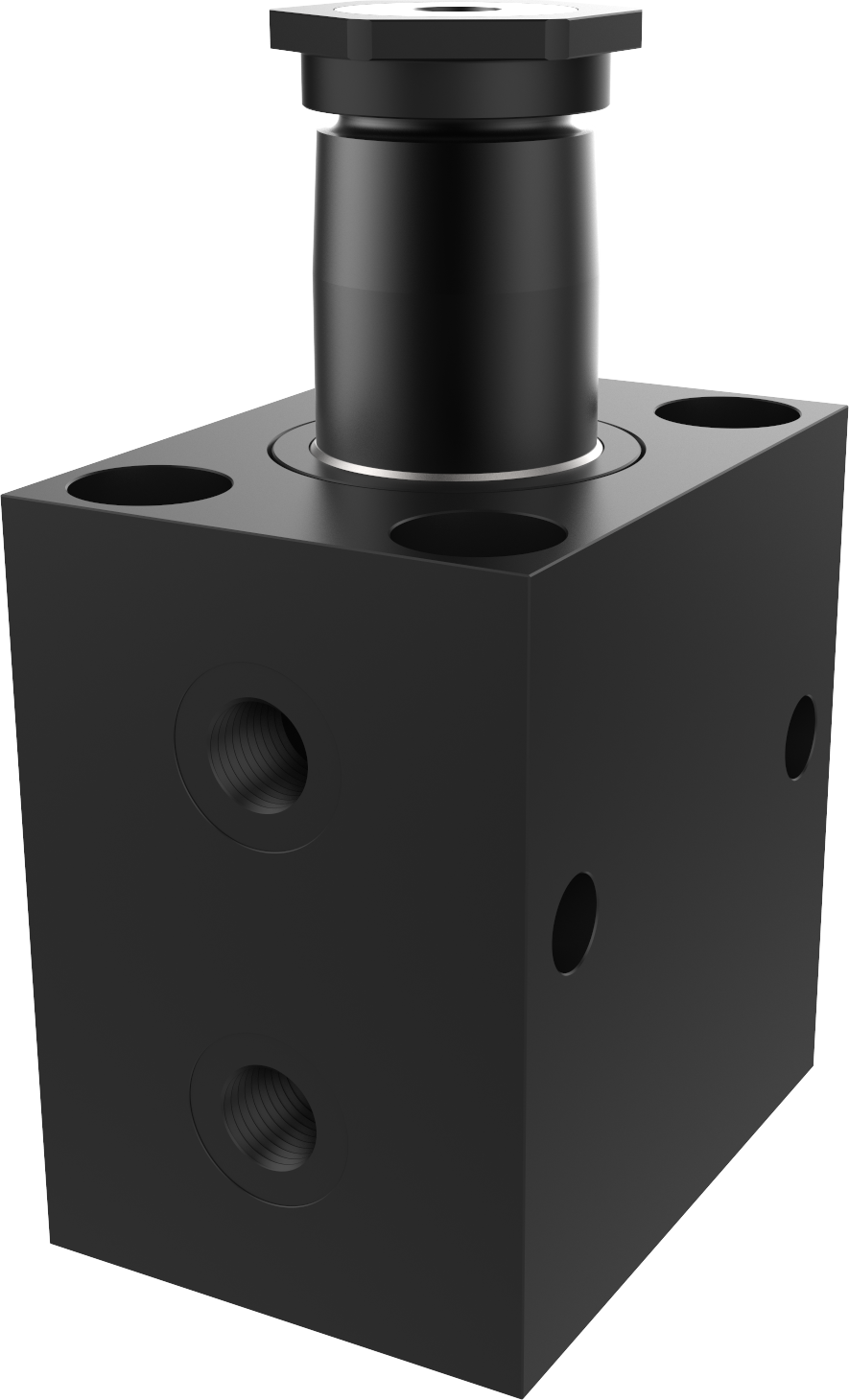

Vérin pivotant universel double effet – 500 bar. Corps fileté alimenté par taraudages sur embase UFT

Double effet - avec course de rotation
Force à 500 bar : 6,5 à 42 kN

Vérin pivotant double effet – 250 bar Fixation par collerette à taraudages HT

Double effet - avec course de rotation
Force à 250 bar : 8 à 16 kN

Vérin pivotant universel double effet – 500 bar. Version cartouche bridée UBC

Double effet - avec course de rotation
Force à 350 bar : 6 à 22 kN

Vérin pivotant universel double effet – 500 bar. Alimenté par taraudages ou lamages sous tête ULT

Double effet - avec course de rotation
Force à 500 bar : 6,5 à 42 kN

Retour produits de Vérin pivotant avec course de rotation Retour en haut de page

En savoir plus sur notre gamme de vérins rotatifs hydrauliques

Spécialiste de la conception et de la fabrication de vérins hydrauliques, Quiri propose une gamme complète de vérins pivotants avec course de rotation, offrant une solution économique pour les applications nécessitant un mouvement rotatif de bridage. Dotés d’une rampe hélicoïdale, ces vérins sont particulièrement adaptés lorsque l’espace disponible pour les loger est réduit.

Conçus en acier traité haute résistance, anti-grippage et anti-corrosion, nos vérins rotatifs hydrauliques double effet se distinguent par leur fiabilité et leur durabilité. Chaque vérin pivotant de notre gamme est notamment équipé de purges, pour faciliter l’entretien et améliorer la performance opérationnelle. Tous comportent par ailleurs un indexage de tige, pour une précision accrue dans leur utilisation.

Avec une pression de fonctionnement allant de 30 à 250 bar, nos vérins hydrauliques rotatifs permettent de générer un effort de bridage compris entre 0,2 et 24 kN, répondant ainsi aux besoins des applications les plus variées.

Robustes et faciles d’entretien, nos vérins pivotants hydrauliques double effet constituent une solution idéale pour optimiser vos processus industriels tout en assurant une efficacité maximale.
