Bras de serrage pour vérin pivotant : P5 BP5
pour vérin pivotant : H5
Description
Les bras pour vérins pivotants H5 sont disponibles en standard en une seule longueur. Il s’agit de bras de serrage courts. Il nous est néanmoins possible de réaliser des bras spéciaux sur demande.
La force de serrage diminue à mesure que la longueur du bras augmente : voir à cet effet les abaques figurant sur les feuillets des différentes version des vérins pivotants H5 (HL5, HT5, HFL5, HFT5, HCV5).
Bras standard court
Pression maxi d’utilisation avec bras B5 : 250 bar
Désignation :
Bras court standard 26 mm : B5 26
Référence : 811 268/000
Bras sur mesure
Pression maxi d’utilisation du vérin suivant abaques
Désignation :
Bras long sur demande : B5 __
Référence : Spécifique

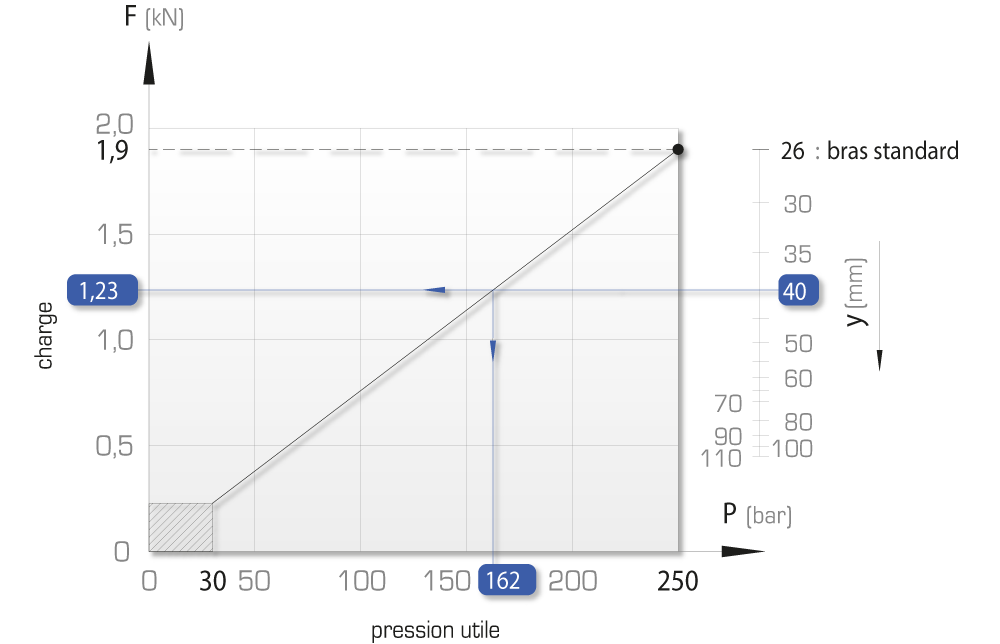

Abaque
Effort réel donné au point de bridage en tenant compte du rendement.
Exemple : Si y = 40 mm, F maxi = 1,23 kN à 162 bar

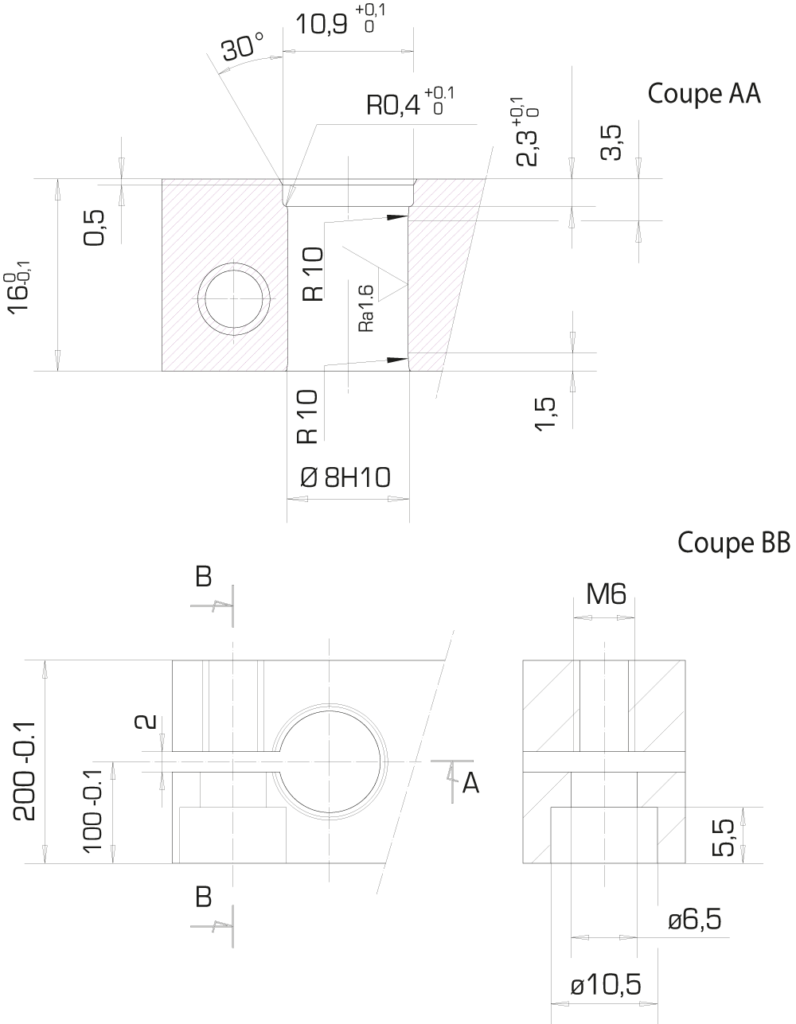

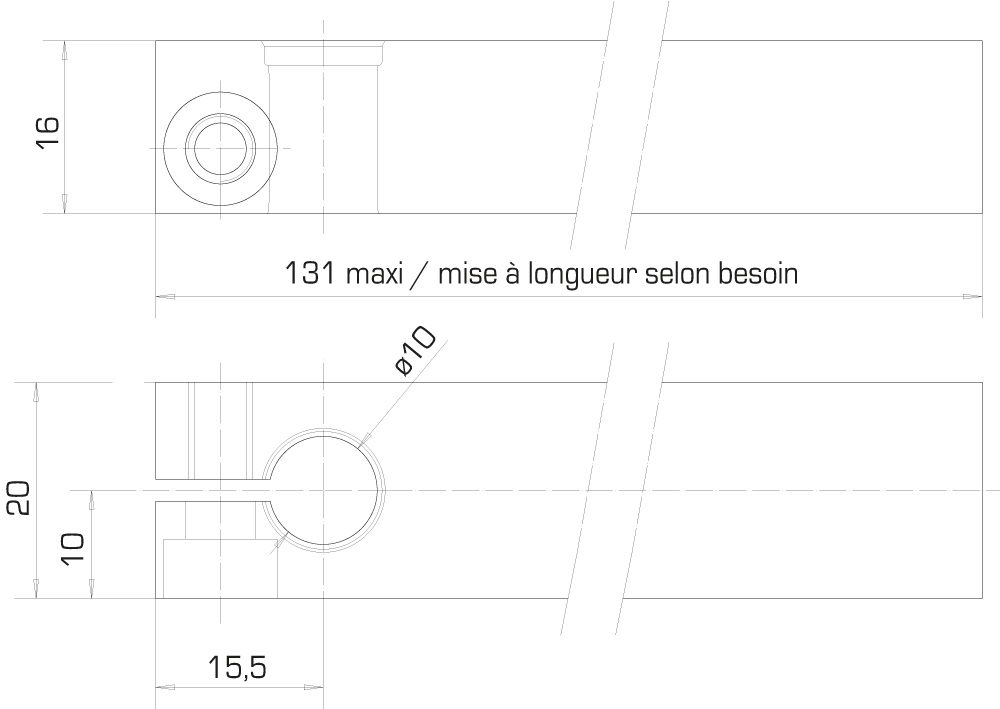

Détail d’usinage du bras de bridage spécial
Produits compatibles
Vérin pivotant double effet – 250 bar Fixation par collerette à lamages HL5
Double effet - avec course de rotation
Force maxi à 250 bar : 1.9 kN
Vérin pivotant double effet – 250 bar Fixation par collerette à taraudages HT5
Double effet - avec course de rotation
Force à 250 bar : 1.9 kN
Vérin pivotant double effet – 250 bar Fixation par embase à lamages HFL5
Double effet - avec course de rotation
Force maxi à 250 bar : 1.9 kN
Vérin pivotant double effet – 250 bar Fixation par embase à taraudages HFT5
Double effet - avec course de rotation
Force à 250 bar : 1.9 kN
Vérin pivotant double effet – 250 bar Cartouche à visser HCV5
Double effet - avec course de rotation
Force maxi à 250 bar : 1.9 kN
