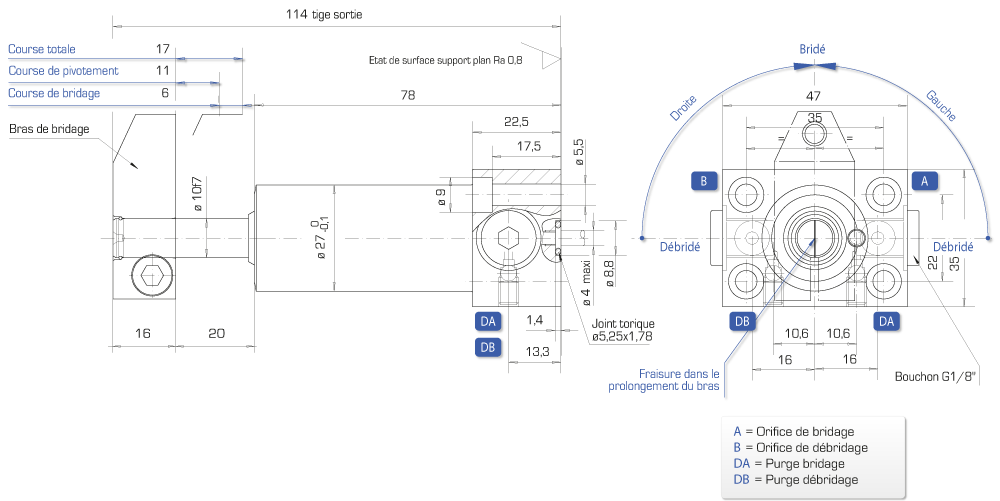

Vérin pivotant double effet – 250 bar Fixation par embase à lamages HFL5

Double effet - avec course de rotation

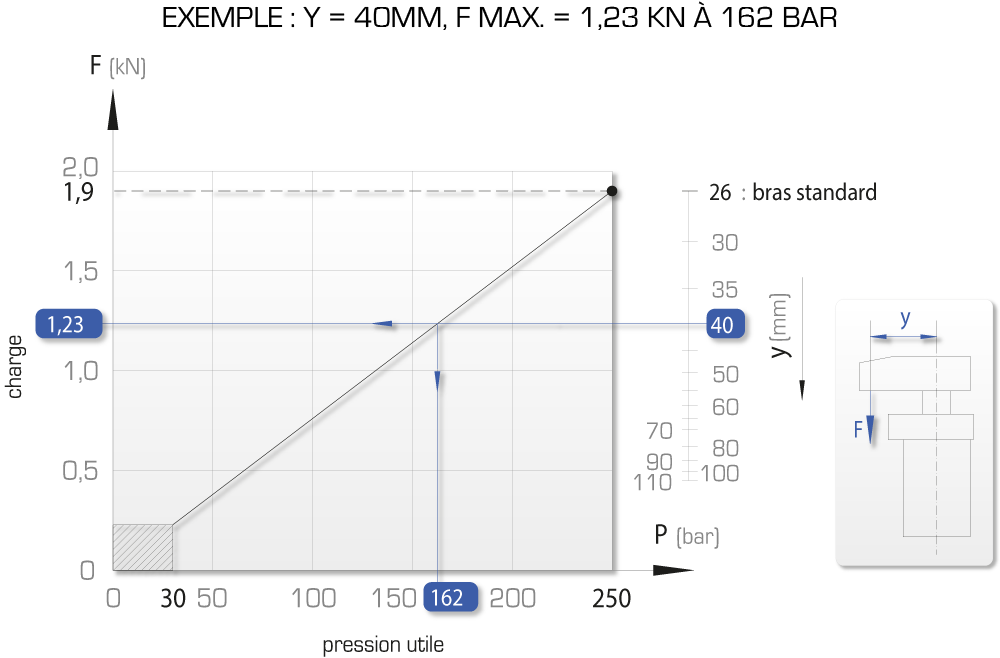

Force maxi à 250 bar : 1.9 kN

Alimentation par taraudages ou lamages sur embase

• corps de vérin en acier traité bruni
• course totale 17 mm
• course de bridage 6 mm
• rotation hélicoïdale droite ou gauche de 90° ± 2°
• fraisure dans le prolongement du bras

• bras de serrage sur mesure
• rotation 60°, 45° ou 0°
• contrôle de position
• dimension spéciale
• gicleur sur orifices lamés

Les vérins sont livrés avec joints, bouchons (suivant version) et jonc.
Joints toriques 5,25 x 1,78 – 90 Shore
(Dimensions et couple de serrage : voir Bras de serrage pour vérin pivotant).

Imprimer cette fiche
Vérin pivotant double effet – 250 bar Fixation par embase à lamages HFL5 : Vérin pivotant avec course de rotation - Quiri - 2

F max

à

250

bar

Débit

maxi

A

Débit

maxi

B

Volume balayé

A

B

Section

A

B

Sens

de rotation



Type Référence
kN l/mn l/mn cm3 cm2
1,9 0,2 0,36 1,67 0,98 droite HF 5 D 191 173/050
3 1,77 gauche HF 5 G 191 173/150
