Vérin pivotant double effet – 350 bar Fixation par embase à lamages HLF

Double effet - avec course de rotation
Force à 250 bar : 8 à 16 kN

Alimentation par lamages côté fond

Vérin pivotant double effet – 350 bar Fixation par embase à lamages HLF : Vérin pivotant avec course de rotation - Quiri

Caractéristiques

• course totale = c. rotation + c. serrage
• rotation hélicoïdale droite ou gauche 90°±2°
• purge côté bridage (HLF 21 & HLF 31)
• purge côté débridage (HLF 31)
• indexage de la tige
• pression de service maxi : 250 bar

Options Cône 1:10

EN STANDARD SANS INDEXAGE

• différentes courses sur demande
• angle de rotation au choix par incrément de 5° (à indiquer sur la commande)
• racleur métallique (à indiquer sur la commande)
• option indexage (à indiquer sur la commande)

Options Cône 15°

EN STANDARD AVEC INDEXAGE

• différentes courses sur demande
• angle de rotation au choix par incrément de 5° (à indiquer sur la commande)
• racleur métallique (à indiquer sur la commande)
• également sans option indexage (à indiquer sur la commande)

Nota

Les vérins sont livrés avec joints toriques, écrou de serrage et rondelle frein
(dimensions et couple de serrage : voir Ecrou pour vérin de type H12 et H21)

Joints toriques :

HLF21: 5.28 x 1.78 – 90 Shore
HLF31: 7.65 x 1.78 – 90 Shore

Imprimer cette fiche

Vérin pivotant double effet – 350 bar Fixation par embase à lamages HLF : Vérin pivotant avec course de rotation - Quiri - 2

Définition des efforts en fonction du bras de serrage : voir abaques en bas de page
Recommandations importantes : consulter le guide

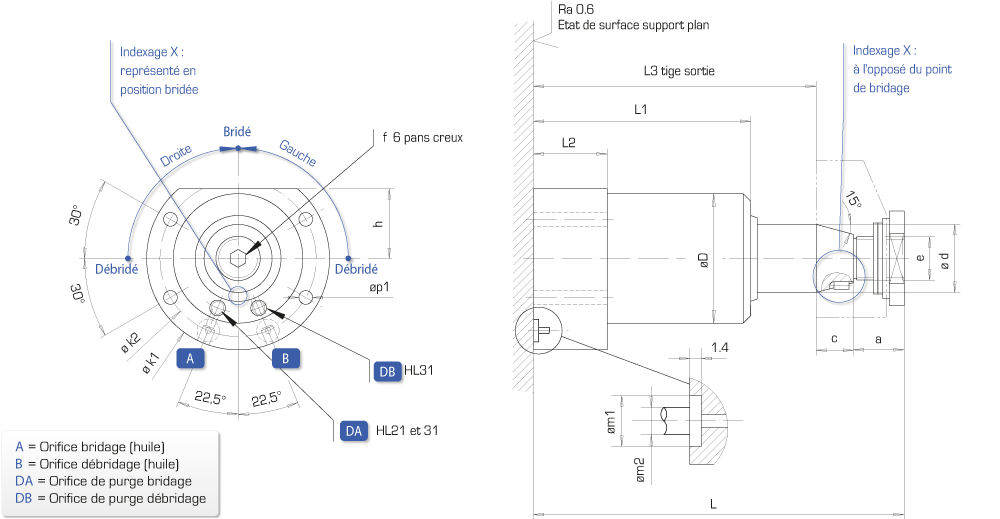

NON INDEXE : La goupille peut être enlevée à l’aide d’un chasse goupille

Force max à 250 bar	Tige ød	Course bridage	Course totale	Débit maxi A	Volume balayé A B	Sens de rotation	Cône 15° (avec indexage)			Cône 1:10 (sans indexage)
Force max à 250 bar	Tige ød	Course bridage	Course totale	Débit maxi A	Volume balayé A B	Sens de rotation	Type	Référence	e1	Référence	e2	a	c	øD	f 6 pans	h	øk1 øk2	L	L1	L2	L3	m1	m2	p1
kN	mm	mm	mm	l/mn	cm³							mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
8	25	12	24	0,9	11,06	droite	HLF 21 DX	191 201/050	M16x1,5	M 665-R-025	M22x1,5	16	14	52	6	28	76	147	90	32,5	117	8,8	4	6,5	3D
8	25	12	24	0,9	22,61	gauche	HLF 21 GX	191 201/150	M16x1,5	M 665-L-025	M22x1,5	16	14	52	6	28	63	147	90	32,5	117	8,8	4	6,5	3D
8	25	25	37	0,9	17,42	droite	HLF 21 DX C25	191 211/050	M16x1,5	M 665-R-025-25	M22x1,5	16	14	52	6	28	76	176	106	32,5	146	8,8	4	6,5	3D
8	25	25	37	0,9	35,59	gauche	HLF 21 GX C25	191 211/150	M16x1,5	M 665-L-025-25	M22x1,5	16	14	52	6	28	63	176	106	32,5	146	8,8	4	6,5	3D
16	36	15	29	2	26,95	droite	HLF 31 DX	192 163/050	M24x1,5	M 665-R-036	M30x1,5	16	20	72	10	38	110	176,5	106,5	42	138,5	11,1	5	10,5	3D
16	36	15	29	2	55,94	gauche	HLF 31 GX	192 163/150	M24x1,5	M 665-L-036	M30x1,5	16	20	72	10	38	90	176,5	106,5	42	138,5	11,1	5	10,5	3D
16	36	25	39	2	36,85	droite	HLF 31 DX C25	192 182/050	M24x1,5	M 665-R-036-25	M30x1,5	18	20	72	10	38	110	201,5	121,5	42	163,5	11,1	5	10,5	3D
16	36	25	39	2	76,55	gauche	HLF 31 GX C25	192 182/150	M24x1,5	M 665-L-036-25	M30x1,5	18	20	72	10	38	90	201,5	121,5	42	163,5	11,1	5	10,5	3D
