Vérin pivotant universel double effet – 500 bar. Version cartouche bridée UBC

Double effet - avec course de rotation
Force à 350 bar : 6 à 22 kN

Cartouche avec bride supérieure
Fixation par vis

Vérin pivotant universel double effet – 500 bar. Version cartouche bridée UBC : Vérin pivotant avec course de rotation - Quiri

Caractéristiques

• corps en acier traité et bruni
• rotation à rampe hélicoïdale droite ou gauche 90°±2°
• course totale = course de rotation+course de serrage
• racleur métallique en standard
• pression maxi. : 500 bar
• bras de serrage : BCK, BMK, BLK

Options

• bras de serrage : voir rubrique accessoires
• angle de rotation 60°, 45°, ou 0° sur demande
• modèles spéciaux sur demande
• Tige avec indexage

Nota

Les vérins sont livrés avec joints toriques, écrou de serrage et rondelle frein
(dimensions et couple de serrage : voir Écrou de serrage – EK)

Imprimer cette fiche

Vérin pivotant universel double effet – 500 bar. Version cartouche bridée UBC : Vérin pivotant avec course de rotation - Quiri - 2

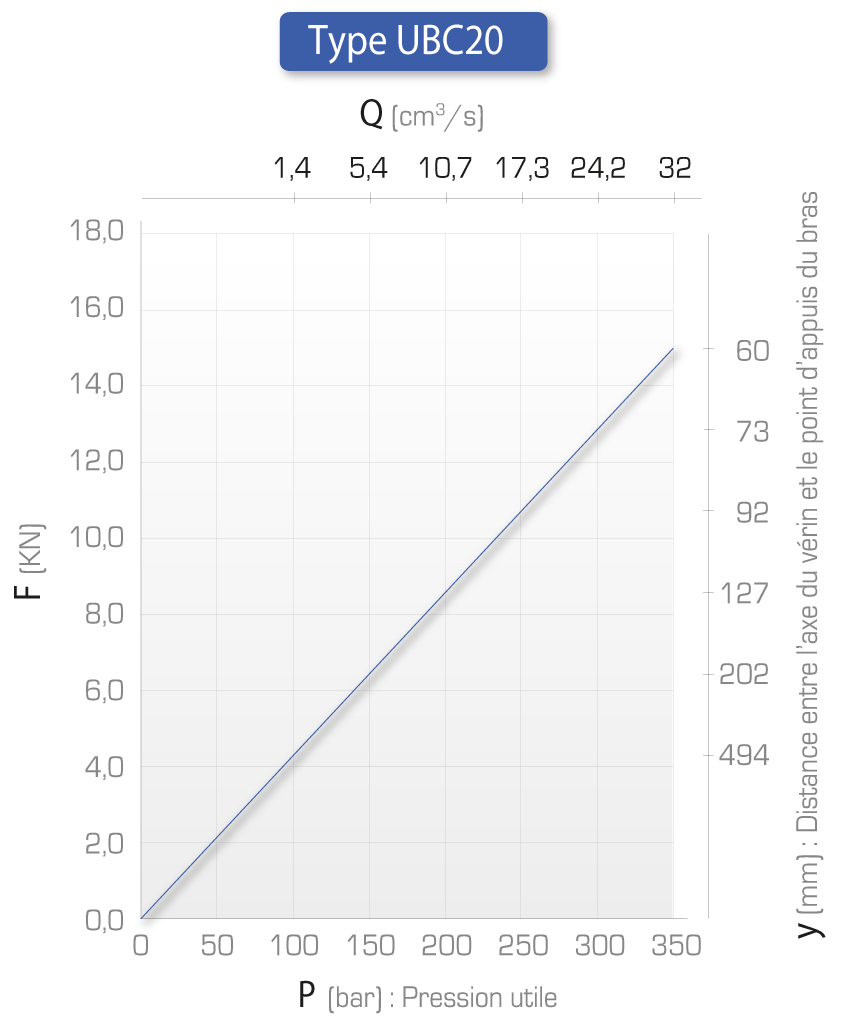

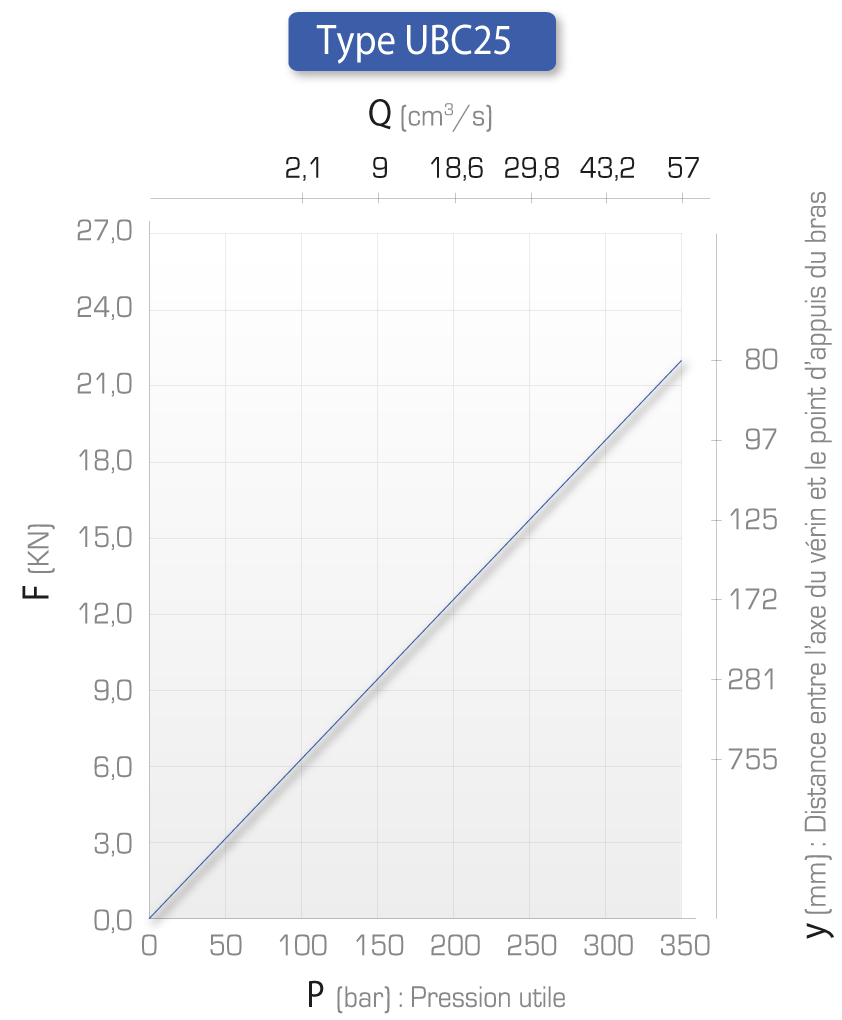

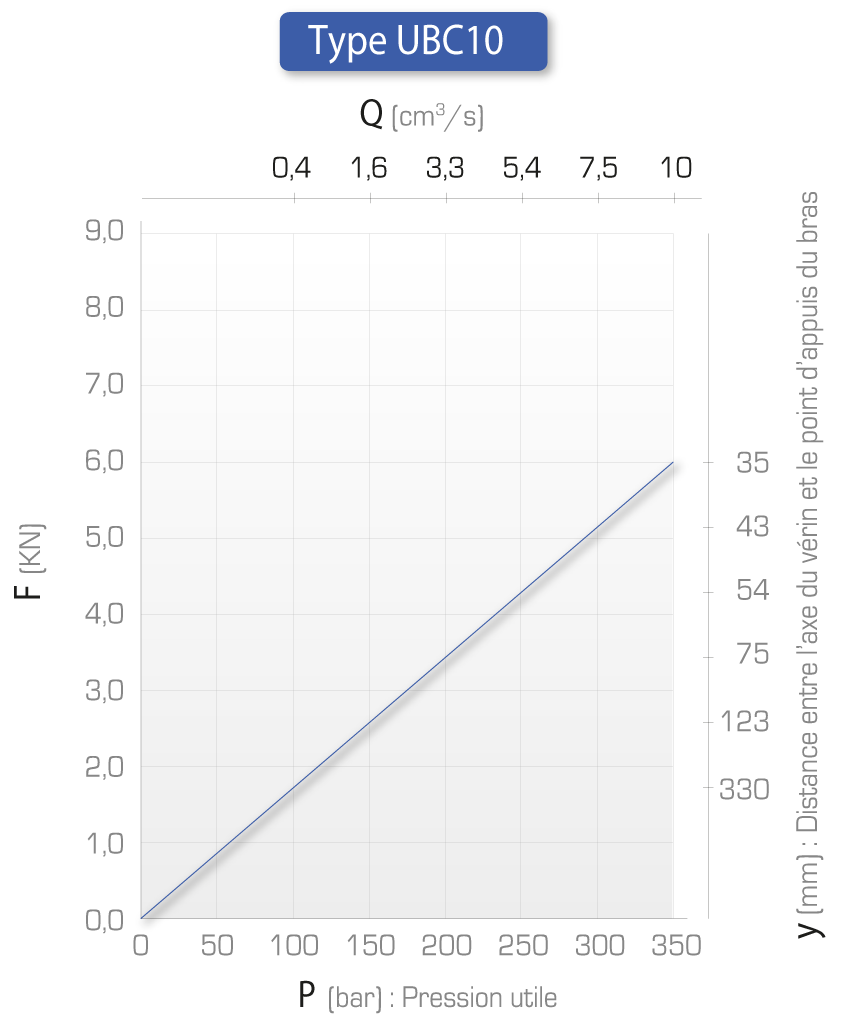

Définition des efforts en fonction du bras de serrage : consulter les abaques en bas de page
Recommandations importantes : consulter le guide

Force à 500 bar	Force à 350 bar	course de bridage	course de rotation	course totale	Section A B	Volume balayé A B	Sens de rotation	Indexiation	Type	Référence
Force à 500 bar	Force à 350 bar	course de bridage	course de rotation	course totale	Section A B	Volume balayé A B	Sens de rotation	Indexiation	Type	Référence	a	b	øc	ød	e	f	g	øh	øi	L	u	v	øw	x1	x2 0/+0,5	y1	y2
Nm	Nm	mm	mm	mm	cm²	cm³					mm	mm	mm	mm	mm	mm		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
6	60	16	7	23	2,14 4,15	4,9 9,6	droite	SANS	UBC 10	191 262/000	78,4	56,4	28	16	25	20	M14 x 1,5	35	36	150,9	33	43	6,6	16	73	23	45
							droite	AVEC		191 262/050
							gauche	SANS		191 262/100
							gauche	AVEC		191 262/150
8,5	60	14	10	24	3,02 6,16	7,2 14,8	droite	SANS	UBC 15	191 263/000	84,9	57,9	38	20	25	20	M18 x 1,5	42	44	162,4	40	54	8,5	16	78	27	50
							droite	AVEC		191 263/050
							gauche	SANS		191 263/100
							gauche	AVEC		191 263/150
15	60	19	11	30	5,27 10,18	15,8 30,5	droite	SANS	UBC 20	191 264/000	100,9	68,9	45	25	29	24,4	M20 x 1,5	52	55	189,4	50	67	10,5	20	89	25	53
							droite	AVEC		191 264/050
							gauche	SANS		191 264/100
							gauche	AVEC		191 264/150
22	60	25	11	36	7,86 15,9	28,3 57,2	droite	SANS	UBC 25	192 237/000	115,8	78,3	48	32	34	28,4	M28 x 1,5	63	65	216,3	57	77	13	25	101	32	53
							droite	AVEC		192 237/050
							gauche	SANS		192 237/100
							gauche	AVEC		192 237/150

Vérin pivotant universel double effet – 500 bar. Version cartouche bridée UBC

Caractéristiques

Options

Nota

Abaques du produit
