Vérin pivotant universel double effet – 500 bar. Alimenté par taraudages ou lamages sous tête ULT

Double effet - avec course de rotation
Force à 500 bar : 6,5 à 42 kN

2 possiblités d’alimentation: taraudage et lamages sous tête

Vérin pivotant universel double effet – 500 bar. Alimenté par taraudages ou lamages sous tête ULT : Vérin pivotant avec course de rotation - Quiri

Caractéristiques
Nota

Caractéristiques

• course totale = c. rotation + c. serrage linéaire
• rotation à rampe hélicoïdale droite ou gauche 90°±2° • avec purge sur bridage et débridage
• racleur métallique en standard
• Pression maxi. : 500 bar
• Bras de serrage : BCK, BMK, BLK

Nota

Vérin livré avec bouchons et joints toriques
(Dimensions et couple de serrage : voir Écrou de serrage – EK)

Imprimer cette fiche

Vérin pivotant universel double effet – 500 bar. Alimenté par taraudages ou lamages sous tête ULT : Vérin pivotant avec course de rotation - Quiri - 2

Définition des efforts en fonction du bras de serrage : voir abaques en bas de page
Recommandations importantes : consulter le guide

Force à 500 bar	Force à 350 bar	course de bridage	course de rotation	course totale	Section A B	Volume balayé A B	Sens de rotation	Indexiation	Type	Référence

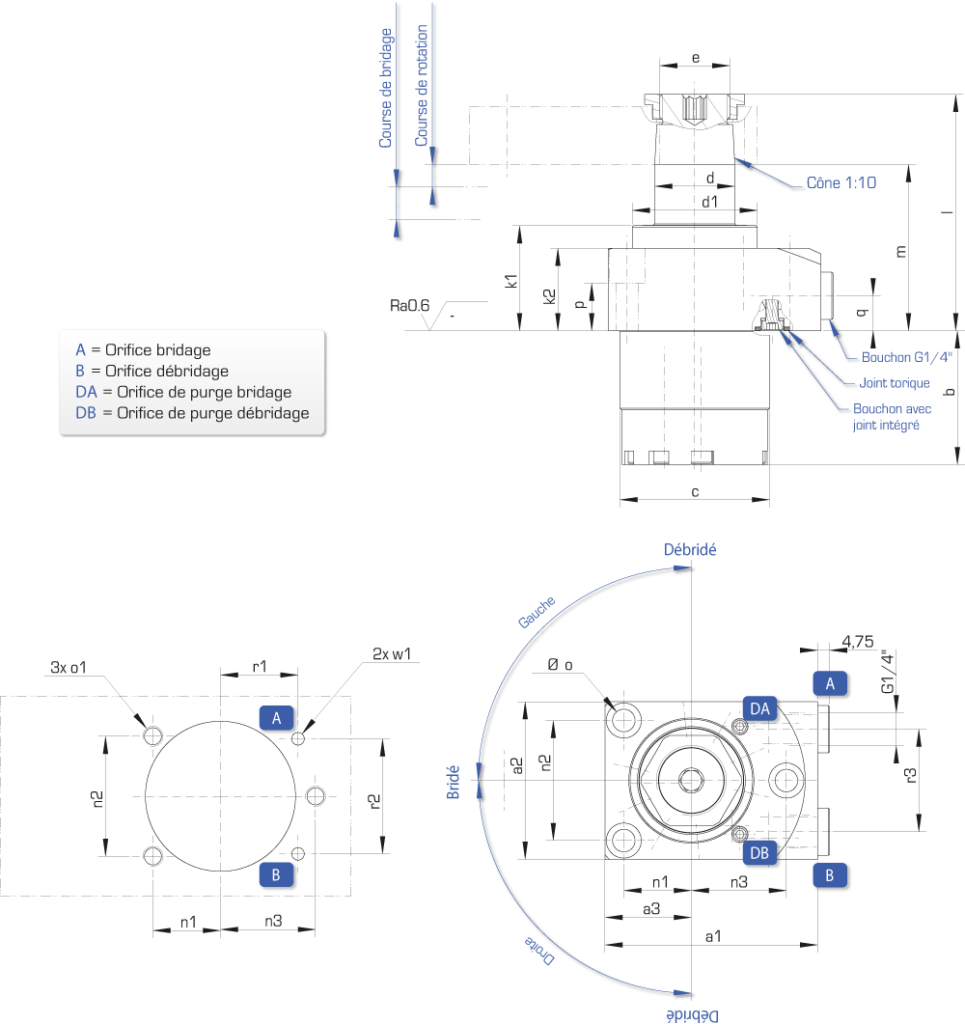

Force à 500 bar	Force à 350 bar	course de bridage	course de rotation	course totale	Section A B	Volume balayé A B	Sens de rotation	Indexiation	Type	Référence	a1	a2	a3	b	øc	ød	ød1	e	k1	k2	l	m	n1	n2	n3	øo	øo1	p	q	r1	r2	r3	øw1
kN	kN	mm	mm	mm	cm²	cm³					mm	mm	mm	mm	mm	mm	mm		mm	mm	mm	mm	mm	mm	mm	mm		mm	mm	mm	mm	mm	mm
6,5	4,6	11	8	19	1,76 4,9	3,34 9,31	droite	SANS	ULT 15	191 229/000	70	50	26,5	48,5	44,8	20	38	M18x1,5	36	27	78,5	57,5	20	37	26,5	6,6	M6	18	14	26,5	32	28	5
							droite	AVEC		191 229/050
							gauche	SANS		191 229/100
							gauche	AVEC		191 229/150
17	11,8	13	9	22	4,52 12,56	9,94 27,63	droite	SANS	ULT 25	191 223/000	85	63	34,5	53,5	59,8	32	50	M28x1,5	42	33	94,5	66,5	27	48	38	9	M8	19	14	31	46	41	5
							droite	AVEC		191 223/050
							gauche	SANS		191 223/100
							gauche	AVEC		191 223/150
26	18	15	11	26	7,06 19,63	18,35 51,03	droite	SANS	ULT 35	192 198/000	110	85	47	68	79,8	40	55	M35x1,5	40	31	104	70	37	65	50	11	M10	15	12	40	62	57	5
							droite	AVEC		192 198/050
							gauche	SANS		192 198/100
							gauche	AVEC		192 198/150
42	30	15	11	26	11,53 31,17	31,13 84,16	droite	SANS	ULT 45	192 199/000	122	95	55	73	89,8	50	66	M45x1,5	41	32	111	71	42	72	55	13	M12	15	12	45	75	70	5
							droite	AVEC		192 199/050
							gauche	SANS		192 199/100
							gauche	AVEC		192 199/150
