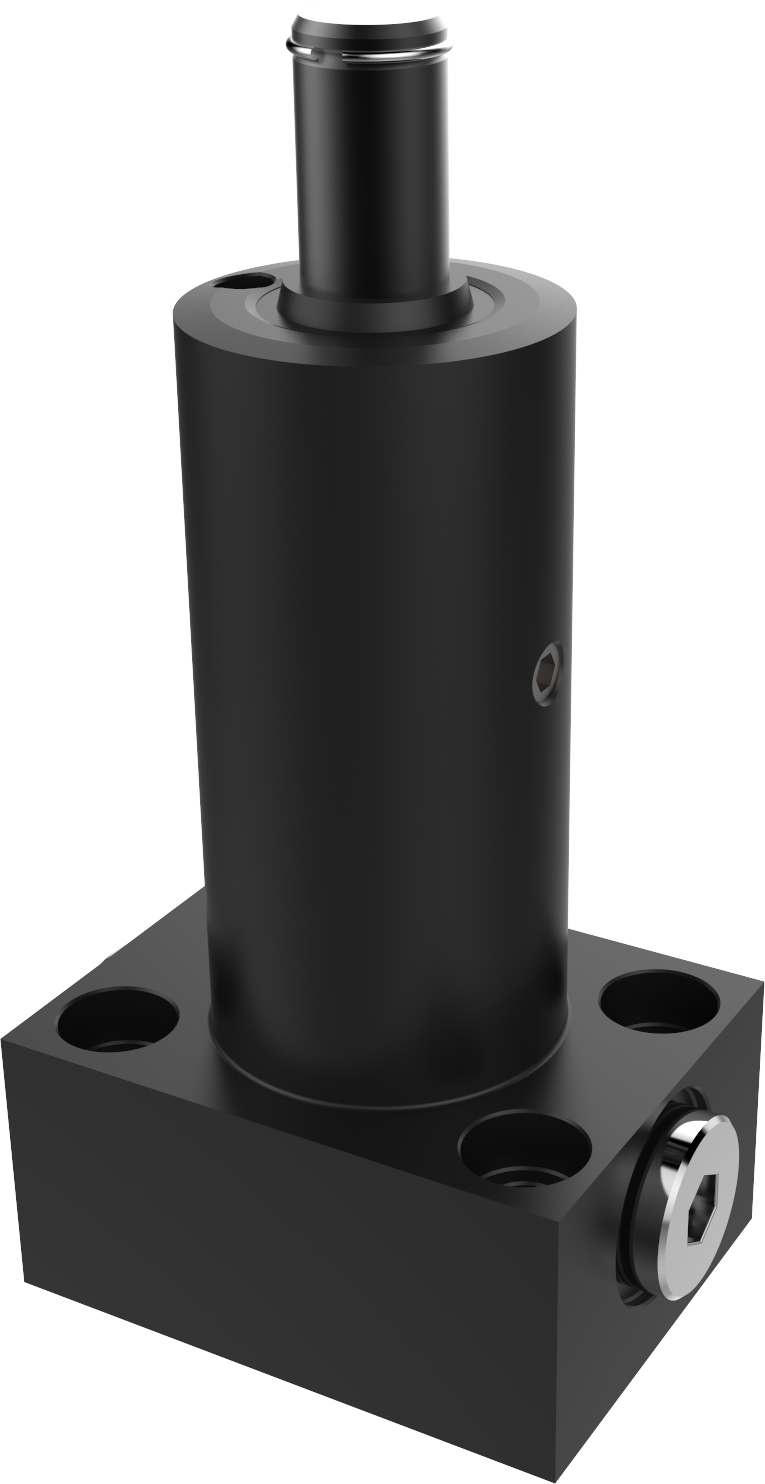

Vérin pivotant double effet – 250 bar Fixation par collerette à taraudages HT

Double effet - avec course de rotation
Force à 250 bar : 8 à 16 kN

Alimentation par taraudages sur tête

Vérin pivotant double effet – 250 bar Fixation par collerette à taraudages HT : Vérin pivotant avec course de rotation - Quiri

Caractéristiques

• course totale = c. rotation + c. serrage
• rotation à rampe hélicoïdale droite ou gauche 90°±2°
• purge côté bridage (HL12, HL 21, HL 31 & HL 31)
• purge côté débridage (HL 31 et HL 41)
• indexage de la tige
• pression de service maxi : 250 bar

Options

• bras de serrage : voir rubrique accessoires
• rotation 60°, 45° ou 0° sur demande
• racleur métallique sur demande

Nota

Les vérins sont livrés avec joints toriques, écrou de serrage et rondelle frein (dimensions et couple de serrage : voir Ecrou pour vérin de type H12 et H21)

Joints toriques :

5,28 x 1,78 (HT 21) 90 NBR
7,65 x 1,78 (HT 31) 90 NBR

Imprimer cette fiche

Vérin pivotant double effet – 250 bar Fixation par collerette à taraudages HT : Vérin pivotant avec course de rotation - Quiri - 2

Définition des efforts en fonction du bras de serrage : voir abaques en bas de page
Recommandations importantes : consulter le guide
NON INDEXE : La goupille peut être enlevée à l’aide d’un chasse goupille

Force max à 250 bar	Tige ød	Course bridage	Course totale	Débit maxi A	Volume balayé A B	Sens de rotation	α = 15° (avec indexage)
Force max à 250 bar	Tige ød	Course bridage	Course totale	Débit maxi A	Volume balayé A B	Sens de rotation	Type	Référence	e1	a	c	øD	f 6 pans	h	øk1 øk2	L	L1	L2	L3	m	øp1	øp2	p3
kN	mm	mm	mm	l/mn	cm³					mm	mm	mm	mm	mm	mm	mm	mm	mm	mm		mm	mm	mm
8	25	12	24	0,9	11,6	droite	HT 21 DX	191 224/050	M16x1,5	16	14	52	6	28	76	146,5	89,5	63,5	53	G1/8″	6,5	10,5	16
8	25	12	24	0,9	22,61	gauche	HT 21 GX	191 224/150	M16x1,5	16	14	52	6	28	63	146,5	89,5	63,5	53	G1/8″	6,5	10,5	16
8	25	25	37	0,9	17,42	droite	HT 21 DX C25	192 225/050	M16x1,5	16	14	52	6	28	76	175,5	105,5	79,5	66	G1/8″	6,5	10,5	16
8	25	25	37	0,9	35,59	gauche	HT 21 GX C25	192 225/150	M16x1,5	16	14	52	6	28	63	175,5	105,5	79,5	66	G1/8″	6,5	10,5	16
16	36	15	29	2	26,95	droite	HT 31 DX	191 400/050	M24x1,5	18	20	72	10	38	110	176	106	78	60	G1/4″	10,5	17	11
16	36	15	29	2	55,94	gauche	HT 31 GX	191 400/150	M24x1,5	18	20	72	10	38	90	176	106	78	60	G1/4″	10,5	17	11
16	36	25	39	2	36,85	droite	HT 31 DX C25	192 217/050	M24x1,5	18	20	72	10	38	110	201	121	93	70	G1/4″	10,5	17	11
16	36	25	39	2	76,55	gauche	HT 31 GX C25	192 217/150	M24x1,5	18	20	72	10	38	90	201	121	93	70	G1/4″	10,5	17	11
16	36	50	64	2	60,47	droite	HT 31 DX C50	192 196/050	M24x1,5	18	20	72	10	38	110	251	146	97	116	G1/4″	10,5	17	11
16	36	50	64	2	125,6	gauche	HT 31 GX C50	192 196/150	M24x1,5	18	20	72	10	38	90	251	146	97	116	G1/4″	10,5	17	11
