Sortie hydraulique

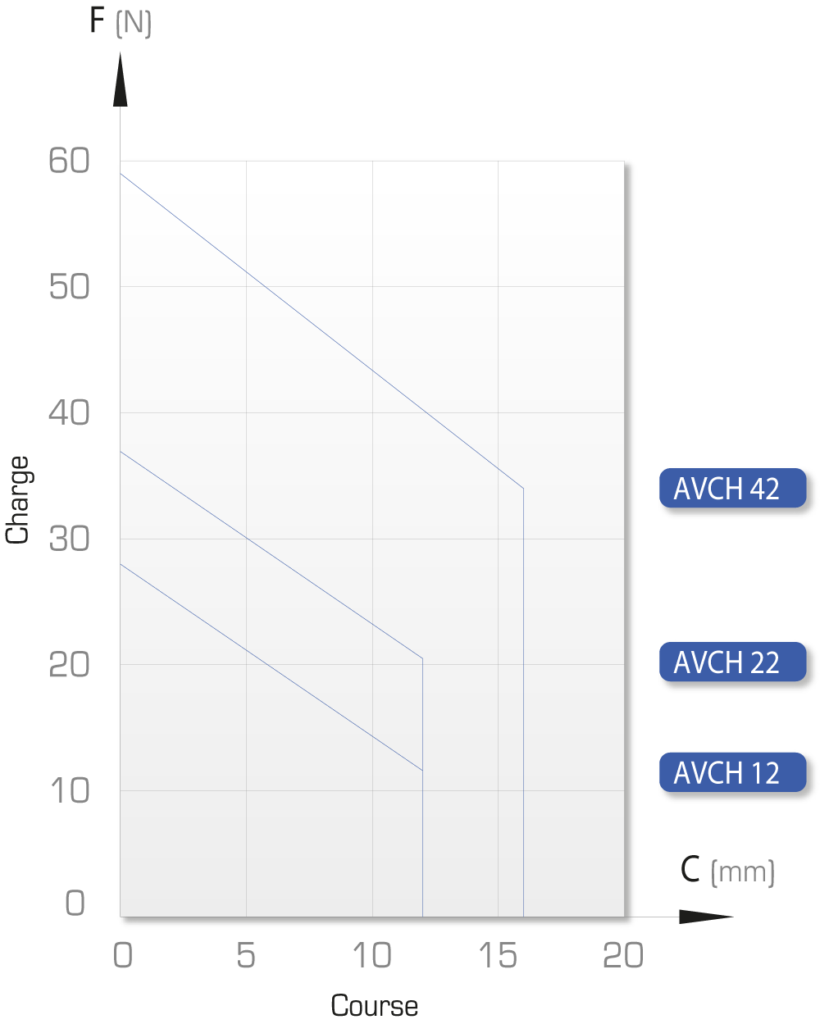

Force de contact par ressort
Simple effet rappel par ressort
Type cartouche

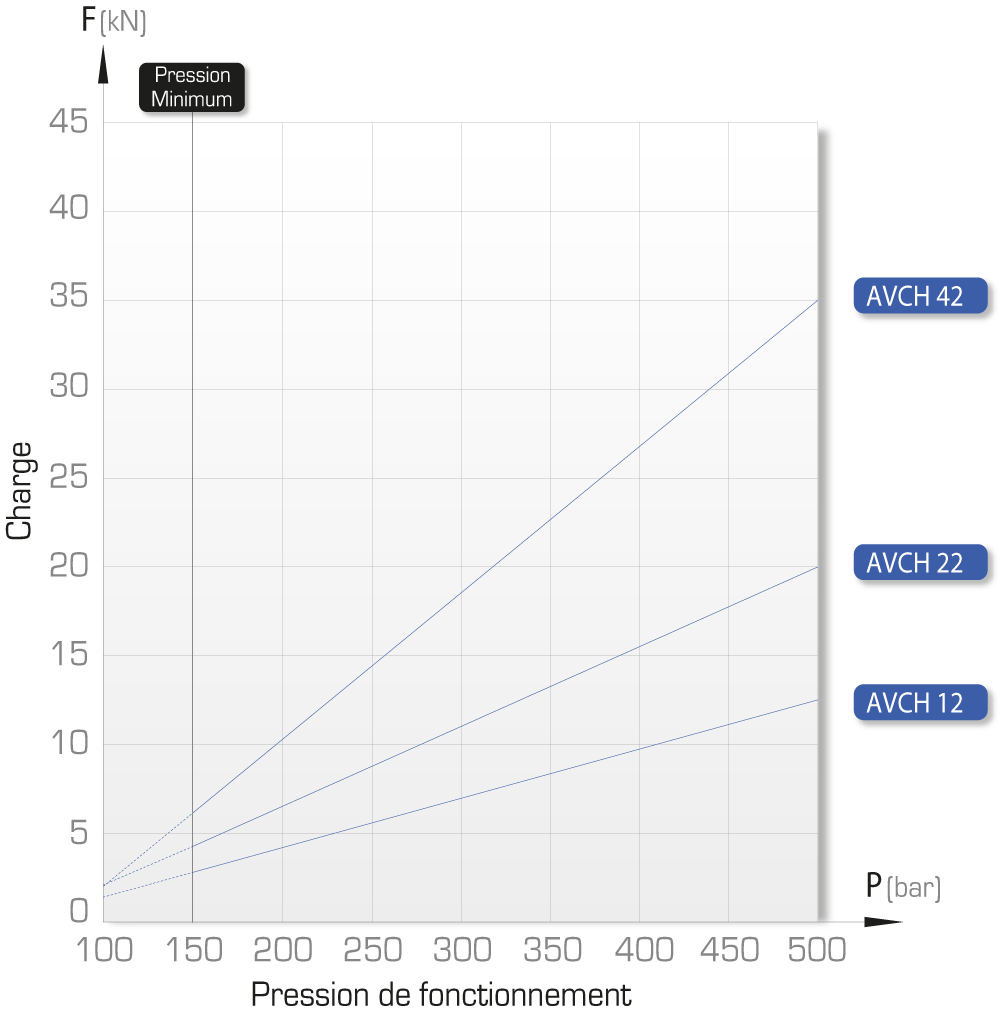

Force de blocage à 500 bar : 12 à 35 kN
Sortie hydraulique
Force de contact par ressort
Simple effet rappel par ressort
Les butées hydrauliques sont prévues pour soutenir les pièces à usiner dans le plan précis et supprimer les vibrations lors de l’usinage.
Butée à un seul orifice d’alimentation hydraulique pour la sortie et le blocage de la tige..
Pour le principe de fonctionnement, consulter le guide.
• fixation par bride supérieure
• alimentation directe par le bloc foré
• ressort de rappel en acier inoxydable
• livré avec joints toriques et bagues anti-extrusion.
Pour des pressions de fonctionnement inférieures à 150 bar, veuillez nous consulter.
Modèles spéciaux sur demande.
IMPORTANT
Le point de purge doit être situé au point haut du montage.
Pour assurer le rappel par ressort, la contre pression ne doit pas dépasser 2 bars
Débit maxi : 1,5 l/mn

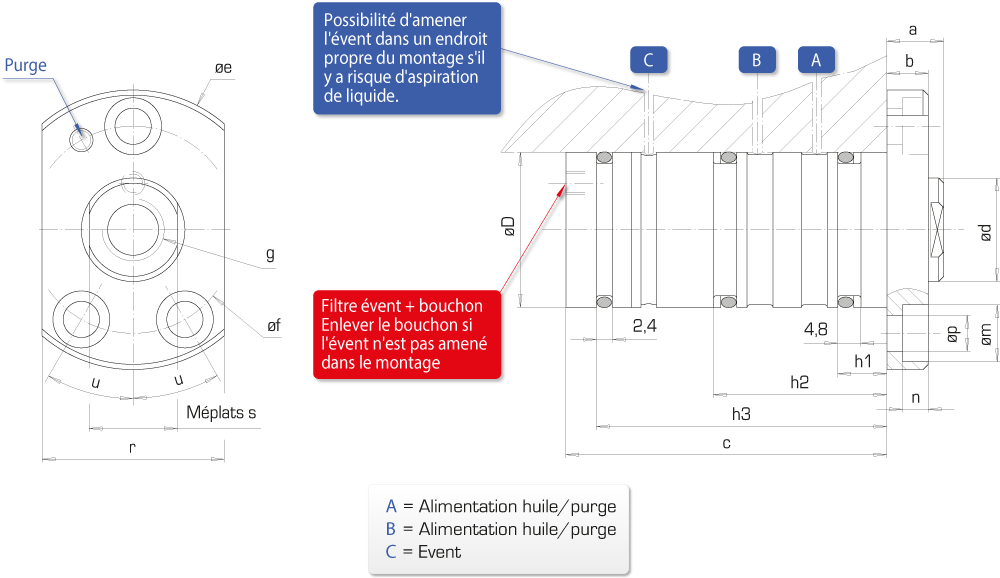

Force de blocage | Affaissement élastique à 500 bar | Course |
Tige Ø |
Type | Références | |||||||||||||||||||
D | a | b | c | øe | øf | g | h1 | h2 | h3 | m | n | p | r | s | u | |||||||||
500 bar | 300 bar | 150 bar | ||||||||||||||||||||||
kN | kN | kN | µm / kN | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ° | ||||
12 | 7 | 2,8 | 4,5 | 12 | 20 | AVCH 12 | 751 047/000 | 42 | 28 | 20 | 84 | 67 | 54 | M12 lg. 12 | 10 | 44 | 58 | 11 | 6,5 | 7 | 42 | 17 | 30 | 3D |
20 | 12,5 | 4,7 | 3 | 12 | 30 | AVCH 22 | 751 050/000 | 54 | 32 | 22 | 82 | 79 | 66 | M12 lg. 15 | 10 | 44 | 58 | 11 | 6,5 | 7 | 54 | 26 | 30 | 3D |
35 | 22 | 7 | 2 | 16 | 40 | AVCH 42 | 751 078/000 | 67 | 40 | 28 | 110 | 98 | 82 | M16 lg. 14 | 10 | 57,5 | 76 | 14 | 9 | 9 | 67 | 34 | 35 | 3D |

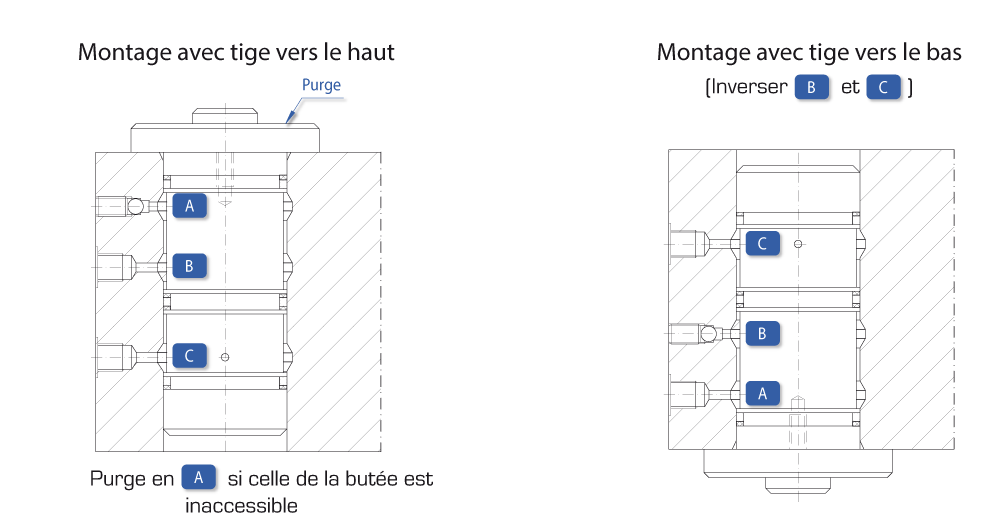

IMPORTANT :
Le point de purge doit toujours être situé au point haut du montage.
Effectuer la purge à basse pression (< 20 bar)

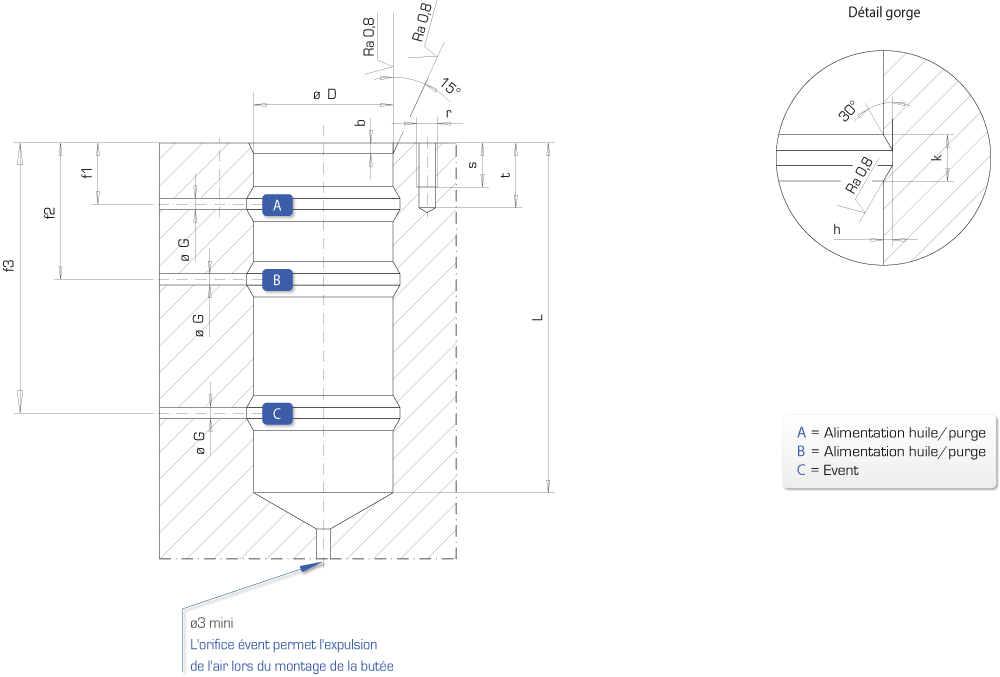

Tolérances générales Js13
Arrondir et polir les angles vifs

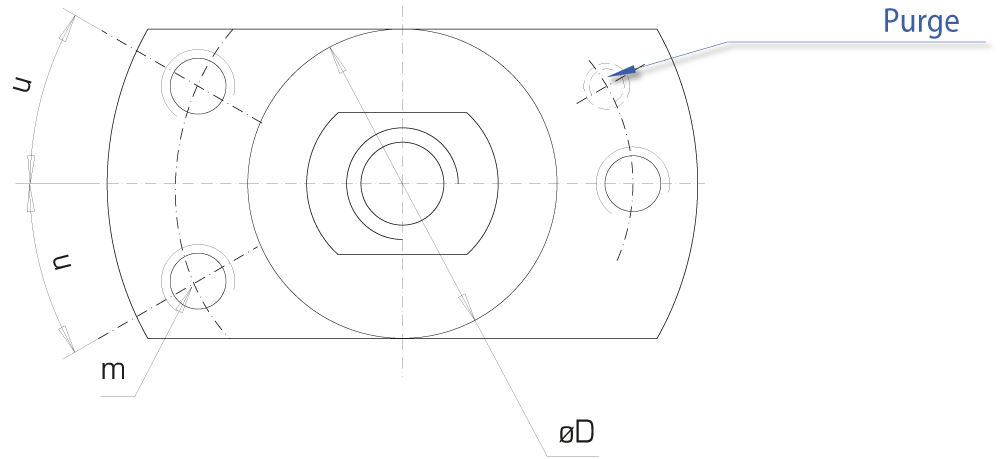

Type
|
øD
H7 |
b
|
L
mini |
f1
|
f2
|
f3
|
G
maxi |
h
mini |
k
|
m
|
r
|
s
|
t
|
u
|
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | ° | ||
AVCH 12 | 42 | 3 | 86 | 16 | 33 | 50 | 5 | 0,7 | 8 | 54 | M6 | 10 | 13 | 30 |
AVCH 22 | 54 | 3 | 84 | 16 | 33 | 49 | 5 | 0,7 | 8 | 66 | M6 | 10 | 13 | 30 |
AVCH 42 | 67 | 3 | 112 | 16 | 46,5 | 68 | 6 | 1 | 10 | 82 | M8 | 15 | 22 | 35 |
