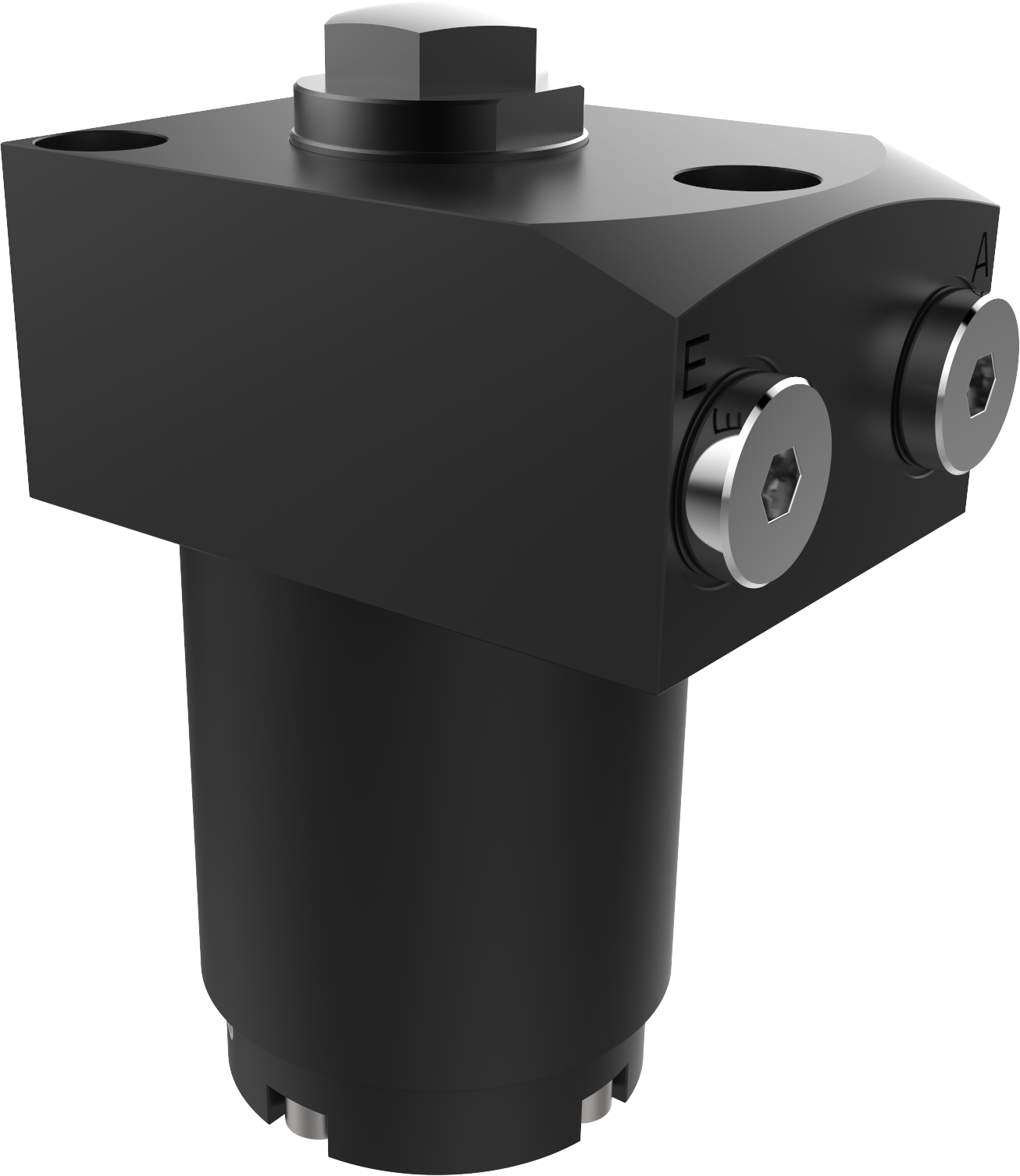

Butée anti-vibratoire alimentation orifices taraudés ou lamages sous tête – 500 bar AVLT

Taraudage/lamage sous tête
Force de blocage à 500 bar : 16 à 102 kN

Sortie hydraulique
Force de contact par ressort
Simple effet rappel par ressort

Butée anti-vibratoire alimentation orifices taraudés ou lamages sous tête – 500 bar AVLT : Butées anti-vibratoires - Quiri

Définition

Les butées hydrauliques sont prévues pour soutenir les pièces à usiner dans le plan précis et supprimer les vibrations lors de l’usinage.
Butée à un seul orifice d’alimentation hydraulique pour la sortie et le blocage de la tige..
Pour le principe de fonctionnement, consulter le guide.

Caractéristiques

• fixation par bride supérieure
• alimentation ar taraudages ou lamages sous tête
• ressort de rappel en acier inoxydable
• livré avec joints toriques et bagues anti-extrusion.

Option

Pour des pressions de fonctionnement inférieures à 150 bar, veuillez nous consulter.
Des modèles spéciaux peuvent être réalisés sur demande.

Nota

IMPORTANT
Le point de purge doit être situé au point haut du montage.
Pour assurer le rappel par ressort, la contre pression ne doit pas dépasser 2 bars
Débit maxi : 1,5 l/mn

Imprimer cette fiche

Butée anti-vibratoire alimentation orifices taraudés ou lamages sous tête – 500 bar AVLT : Butées anti-vibratoires - Quiri - 2

Butée anti-vibratoire alimentation orifices taraudés ou lamages sous tête – 500 bar AVLT : Butées anti-vibratoires - Quiri - 3

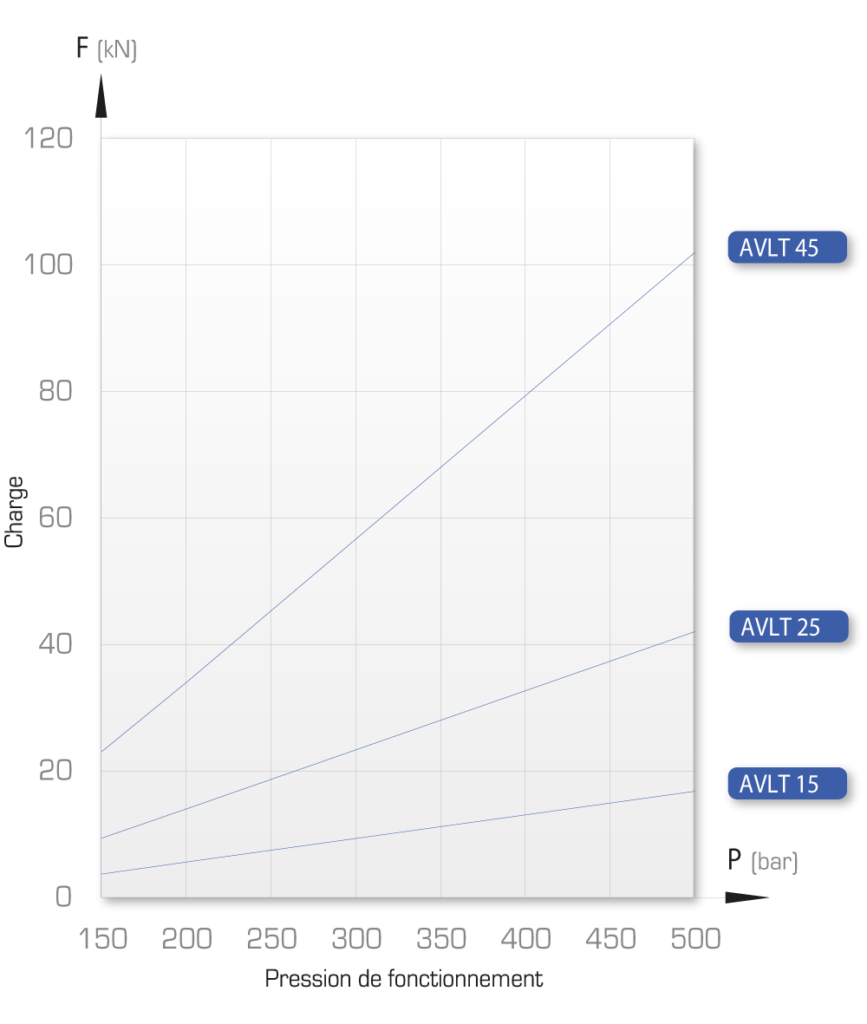

Diagramme force de blocage

Butée anti-vibratoire alimentation orifices taraudés ou lamages sous tête – 500 bar AVLT : Butées anti-vibratoires - Quiri - 4

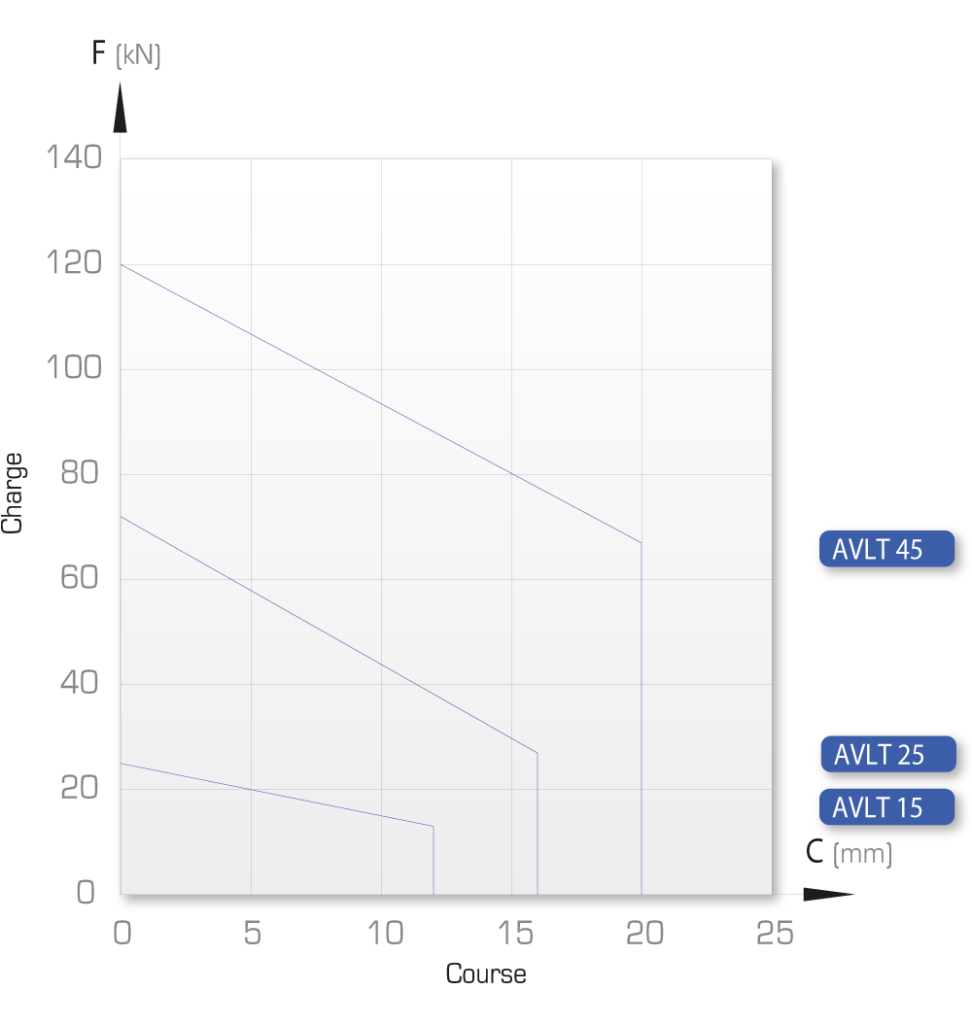

Diagramme force de contact

Butée anti-vibratoire alimentation orifices taraudés ou lamages sous tête – 500 bar AVLT : Butées anti-vibratoires - Quiri - 5

Force de blocage à			Affaissement élastique à 500 bar	Force de contact Min – Max	Tige ød	Course	Volume déplacé	Débit maxi	Température	Masse	a	b	c	D	e1	e2	e3	f	f2	g	h	j1	j2	k1	k2	k3	l	SW1	SW2	Type	Référence
500 bar	300 bar	150 bar	Affaissement élastique à 500 bar	Force de contact Min – Max	Tige ød	Course	Volume déplacé	Débit maxi	Température	Masse	a	b	c	D	e1	e2	e3	f	f2	g	h	j1	j2	k1	k2	k3	l	SW1	SW2	Type	Référence
kN	kN	kN	µm / kN	N	mm	mm	cm³	cm³/s	°C	kg	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
16	10	2,8	4	13 – 25	20	12	1	25	0 bis 70	1,6	48	38	32	44,8	30	20	37	6,6	M6	23	28	32	26,5	70	50	26,5	60	17	19	AVLT15 – C12	751 179/500
42	22	10	3	35 – 60	32	16	3,2	35	0 bis 70	3,3	54	46	40	59,8	38	27	48	8,5	M8	28	41	46	31	85	63	34,5	76	27	22	AVLT25 – C16	751 180/500
102	70	22	2	67 – 120	50	20	9,8	100	0 bis 70	9,9	58	48	40	89,8	55	42	72	14	M12	26	70	75	45	125	95	55	124	41	30	AVLT45 – C20	752 028/500
