Butées anti-vibratoires

Imprimer ce guide

Principe de fonctionnement

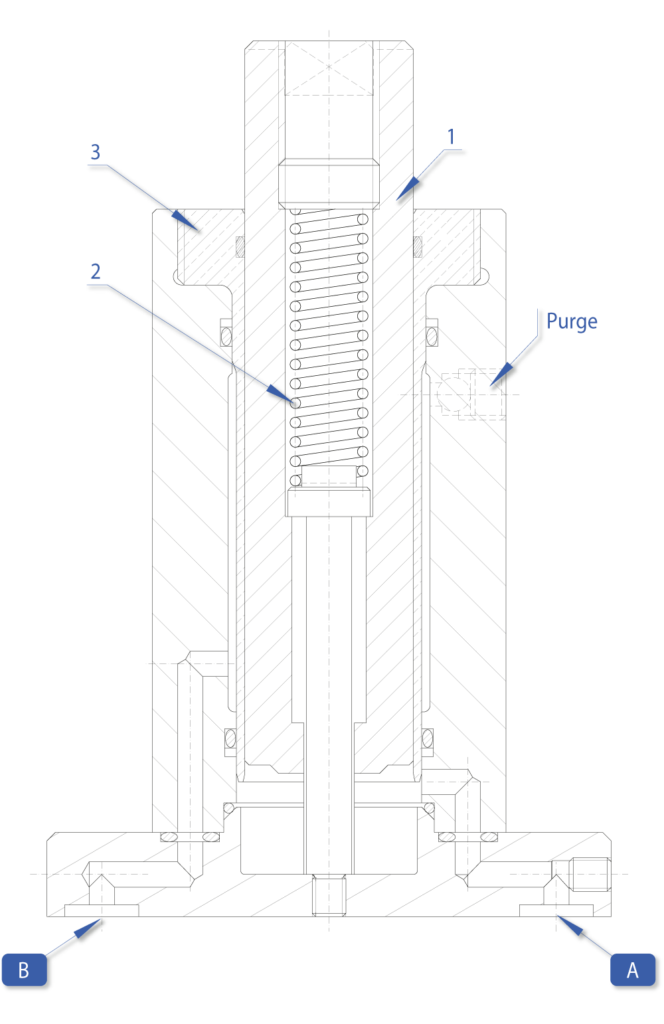

Type : AVF_R

Force de contact générée par ressort.
La tige est sortie au repos.

La pièce à usiner vient en contact avec l’extrémité de la tige [1] et comprime le ressort [2]
La tige est bloquée en position par la bague de serrage [3], sous l’action de la pression d’huile à l’orifice B.

Orifice A : évent à tuyauter vers un endroit exempt d’humidité et d’impureté

Butées anti-vibratoires : Systèmes de Bridage Hydrauliques - Quiri

Type : AVF_A

Force de contact générée par pression d’air.
La tige est en position libre.

Ce type permet un réglage précis de la force de contact.
La tige sort par l’alimentation en air de l’orifice A.
La tige est bloquée en position par la bague de serrage [3] sous l’action de la pression d’huile à l’orifice B.
Dans cette version, le ressort [2] est supprimé et la vis [4] est rendue étanche.

Veuillez utiliser de l’air sec et filtré

Butées anti-vibratoires : Systèmes de Bridage Hydrauliques - Quiri - 2

Type : AVF_AR

Force de contact générée par pression d’air.
La tige est rentrée au repos.

La tige sort par l’alimentation en air de l’orifice A
La tige est bloquée en position par la bague de serrage [3], sous l’action de la pression d’huile à l’orifice B.
La rentrée de tige s’effectue grâce au ressort [5].

Veuillez utiliser de l’air sec et filtré

Butées anti-vibratoires : Systèmes de Bridage Hydrauliques - Quiri - 3

Type : : AVFH__

Sortie hydraulique
Force de contact générée par ressort.
La tige est rentrée au repos.

Ce type présente l’avantage d’utiliser un seul orifice d’alimentation hydraulique pour la sortie et le blocage de la tige..
Sous l’action de la pression d’huile à l’orifice B la tige sort jusqu’au contact avec la pièce par l’intermédiaire du ressort [2],
Après la mise en butée interne du piston [4], la pression augmente et la bague de serrage [3] bloque la tige.
La rentrée de tige s’effectue grâce au ressort [5]

Orifice A : évent à tuyauter vers un endroit exempt d’humidité et d’impuretés

Butées anti-vibratoires : Systèmes de Bridage Hydrauliques - Quiri - 4

Exemples de montages

Type : AVC

Butées anti-vibratoires : Systèmes de Bridage Hydrauliques - Quiri - 5

Type : AVB

Butées anti-vibratoires : Systèmes de Bridage Hydrauliques - Quiri - 6

Type : AVL

Butées anti-vibratoires : Systèmes de Bridage Hydrauliques - Quiri - 7

Type : AVF

Butées anti-vibratoires : Systèmes de Bridage Hydrauliques - Quiri - 8
