Butée anti-vibratoire cartouche vissée – 500 bar – sortie hydraulique AVCV

Type cartouche
Force de blocage à 500 bar : 16 à 102 kN

Sortie hydraulique
Force de contact par ressort
Simple effet rappel par ressort

Butée anti-vibratoire cartouche vissée – 500 bar – sortie hydraulique AVCV : Butées anti-vibratoires - Quiri

Définition

Les butées hydrauliques sont prévues pour soutenir les pièces à usiner dans le plan précis et supprimer les vibrations lors de l’usinage.
Butée à un seul orifice d’alimentation hydraulique pour la sortie et le blocage de la tige..
Pour le principe de fonctionnement, consulter le guide.

Caractéristiques

• alimentation directe par le bloc foré
• tige traitée anti-grippage et anti-corrosion
• ressort en acier inoxydable
• livrés avec joints toriques et bague anti- extrusion.

Option

Pour des pressions de fonctionnement inférieures à 150 bar, veuillez nous consulter

Nota

IMPORTANT
Le point de purge doit toujours être situé au point haut du montage.
Pour permettre la rentrée de tige par le ressort, la contre pression ne doit pas dépasser 2 bar.
Débit maximum : 1,5 l/mn

Imprimer cette fiche

Butée anti-vibratoire cartouche vissée – 500 bar – sortie hydraulique AVCV : Butées anti-vibratoires - Quiri - 2

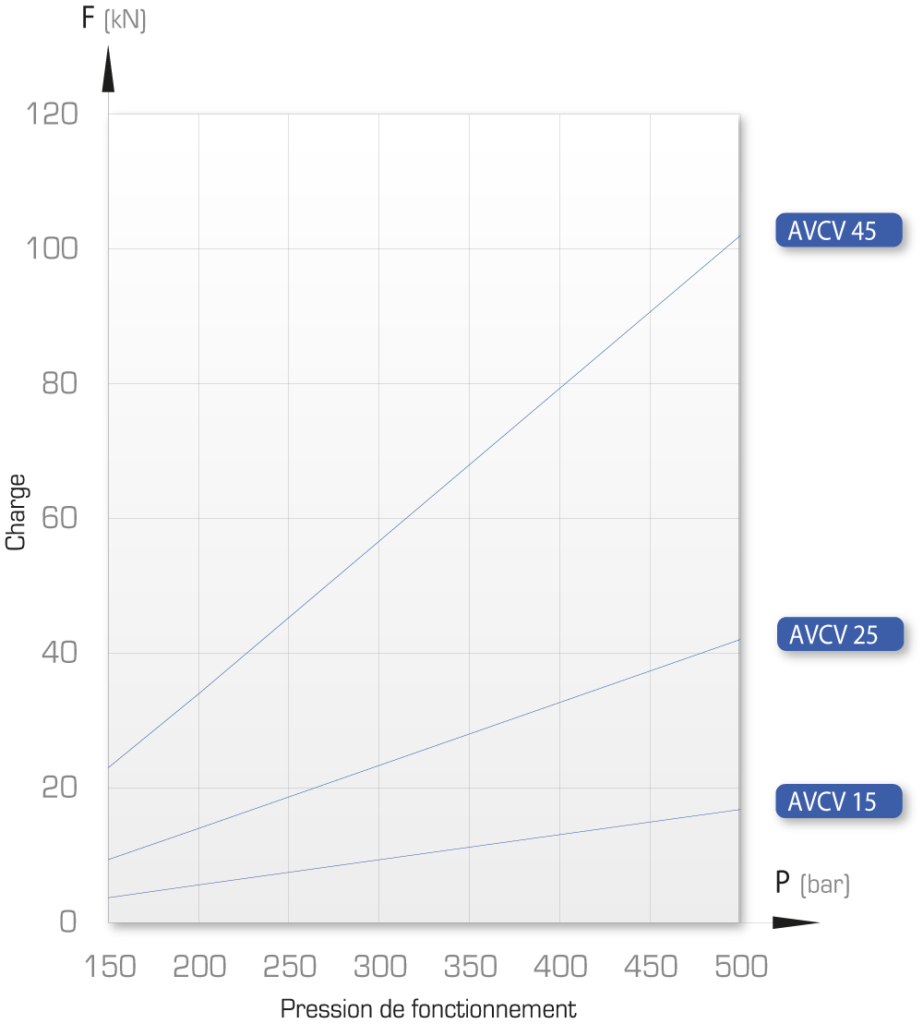

Diagramme force de blocage

Butée anti-vibratoire cartouche vissée – 500 bar – sortie hydraulique AVCV : Butées anti-vibratoires - Quiri - 3

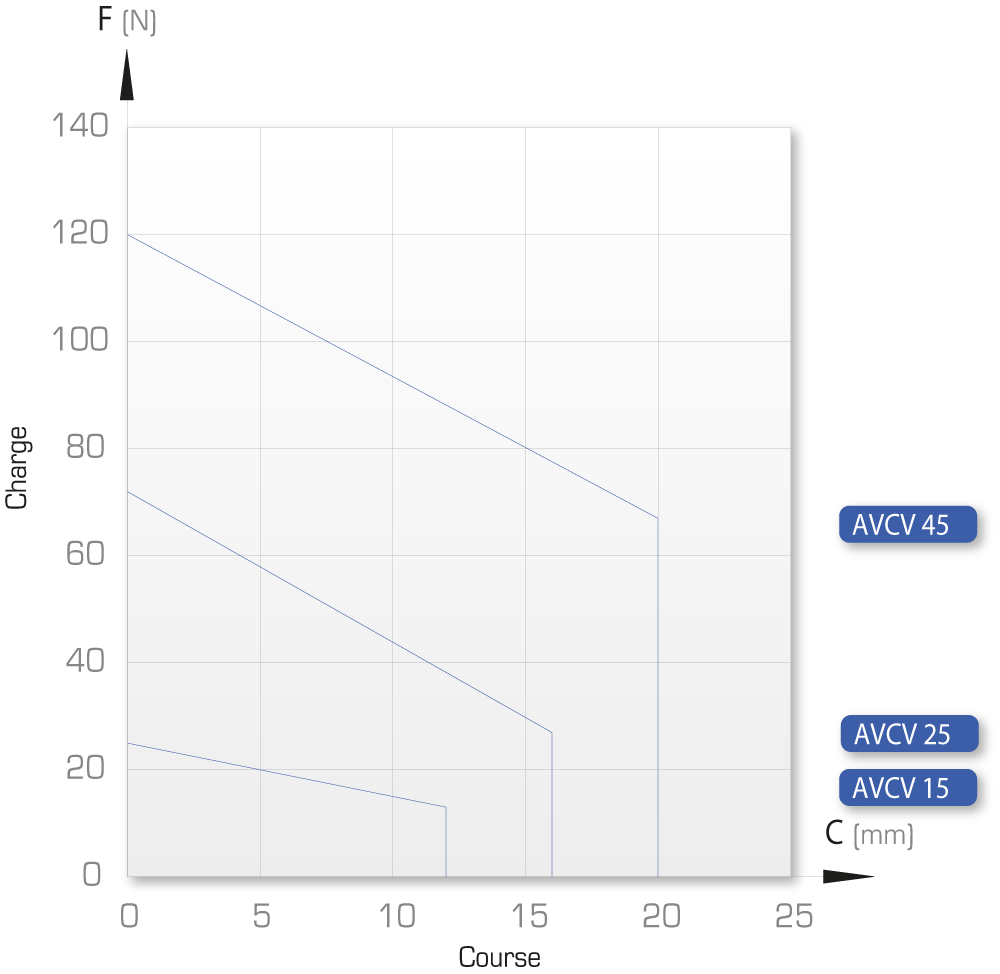

Diagramme force de contact

Butée anti-vibratoire cartouche vissée – 500 bar – sortie hydraulique AVCV : Butées anti-vibratoires - Quiri - 4

Cote d’usinage

Butée anti-vibratoire cartouche vissée – 500 bar – sortie hydraulique AVCV : Butées anti-vibratoires - Quiri - 5

Force de blocage à			Affaissement élastique à 500 bar	Force de contactMin – Max	Course	Volume déplacé	Débit maxi	Masse	a	b	c	ød	D	e	f	g	h	i	j	k	l	m	n	p	q	r	s	t	w	SW1	SW2	SW3	Type	Référence
500 bar	300 bar	150 bar	Affaissement élastique à 500 bar	Force de contactMin – Max	Course	Volume déplacé	Débit maxi	Masse	a	b	c	ød	D	e	f	g	h	i	j	k	l	m	n	p	q	r	s	t	w	SW1	SW2	SW3	Type	Référence
kN	kN	kN	µm / kN	N	mm	cm³	cm³/s	kg	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
16	12	5	4	13 – 25	12	1	25	1	17	23	33	20	M45x1,5	41,5	10,5	20	8	39	8	52	75	24	41	42	M12	12	M5	14	50	46	17	19	AVCV15 – C12	751 177/500
42	28	10	3	27 – 72	16	3,3	35	2,2	33	39	47	32	M60x1,5	54	12,5	24	9	41,5	10	58	83	29	46,5	55	M12	12	G1/8″	18	64	56	27	22	AVCV25 – C16	751 178/500
102	65	25	2	67 – 120	20	9,8	100	7,2	20	28	38	50	M90x1,5	84	20,5	36	10	60	10	80	144	41	64	85	M16	20	G1/4″	30,5	10	95	41	30	AVCV45 – C20	752 027/500
