Butée anti-vibratoire sortie hydraulique – 500 bar – avec embase et taraudages AVFHT

Embase alimentation par taraudage
Force de blocage à 500 bar : 12 à 35 kN

Sortie hydraulique
Simpe effet à rappel par ressort

Butée anti-vibratoire sortie hydraulique – 500 bar – avec embase et taraudages AVFHT : Butées anti-vibratoires - Quiri

Définition

Les butées hydrauliques sont prévues pour soutenir les pièces à usiner dans le plan précis et supprimer les vibrations lors de l’usinage.
Butée à un seul orifice d’alimentation hydraulique pour la sortie et le blocage de la tige..
Pour le principe de fonctionnement, consulter le guide.

Caractéristiques

• fixation par vis
• ressort de rappel en acier inoxydable
• effort de contact limité par ressort

Option

Pour des pressions de fonctionnement inférieures à 150 bar, veuillez nous consulter.
Des modèles spéciaux peuvent être réalisés sur demande.

Nota

IMPORTANT
Le point de purge doit être situé au point haut du montage.
Pour assurer le rappel par ressort, la contre pression ne doit pas dépasser 2 bars
Débit maxi : 1,5 l/mn

Imprimer cette fiche

Butée anti-vibratoire sortie hydraulique – 500 bar – avec embase et taraudages AVFHT : Butées anti-vibratoires - Quiri - 2

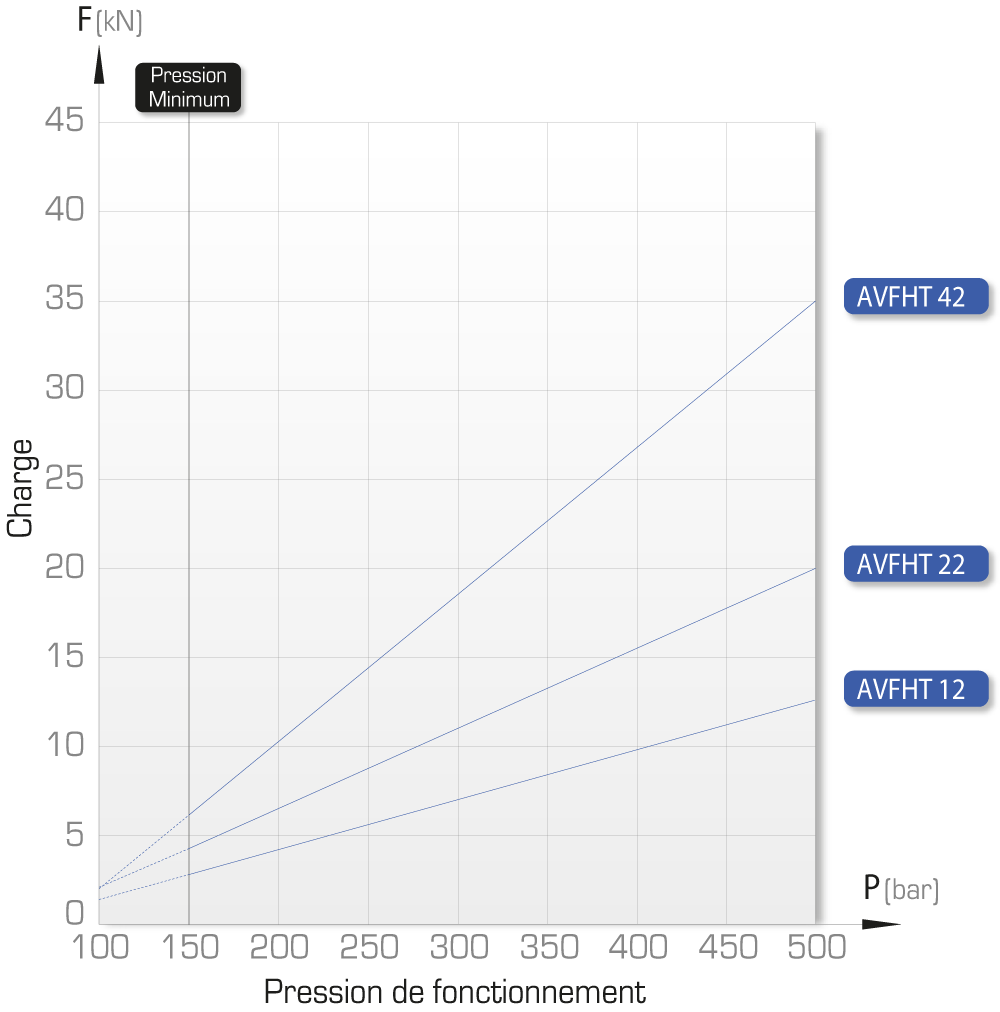

Diagramme force de blocage

Butée anti-vibratoire sortie hydraulique – 500 bar – avec embase et taraudages AVFHT : Butées anti-vibratoires - Quiri - 3

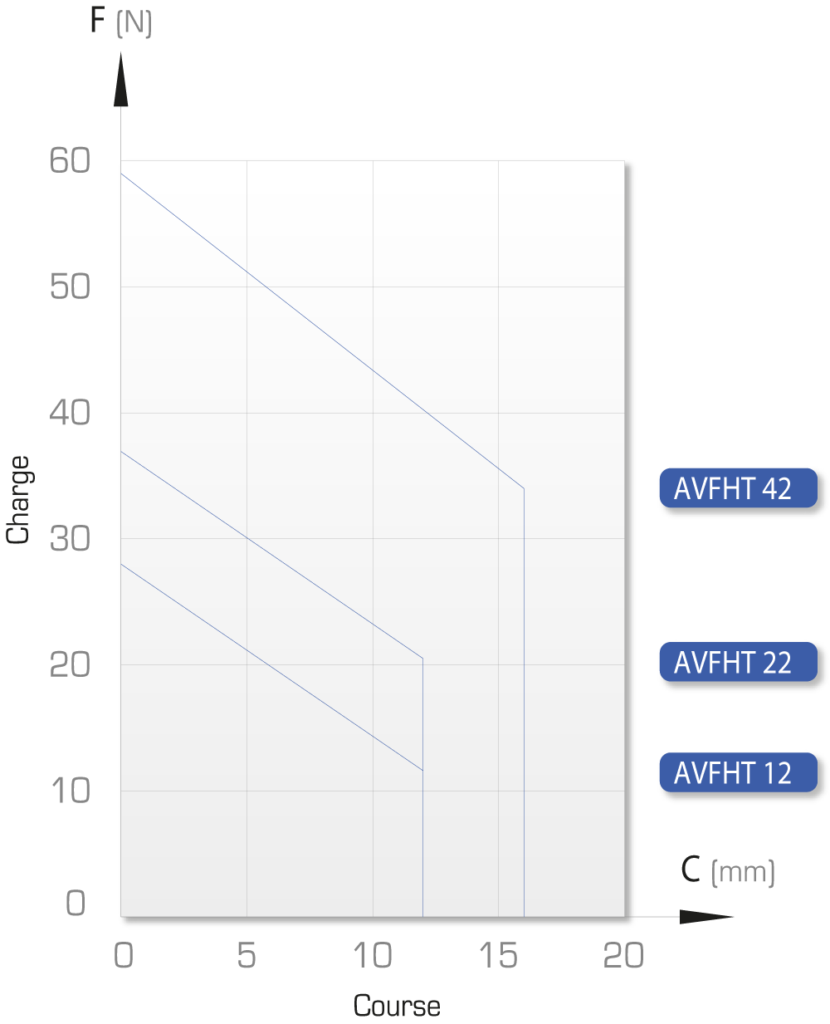

Diagramme force de contact

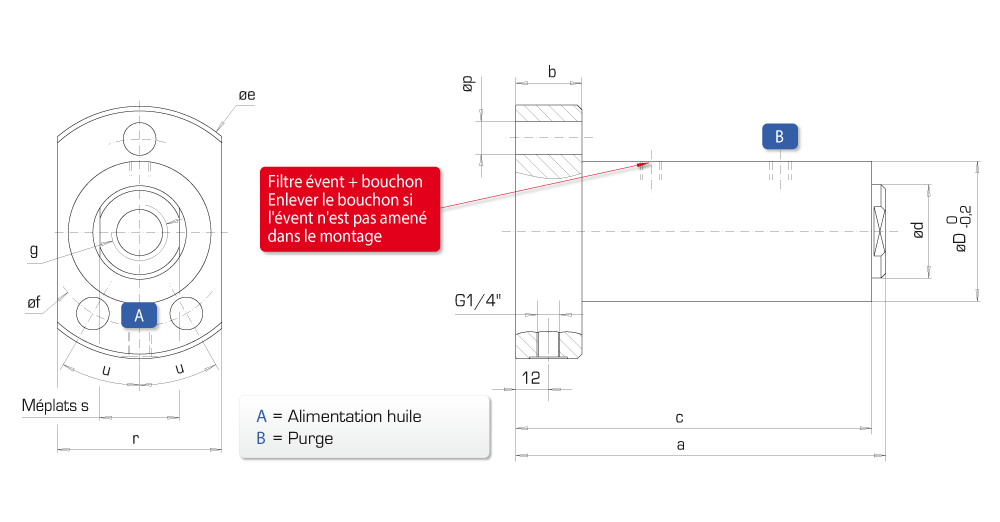

Butée anti-vibratoire sortie hydraulique – 500 bar – avec embase et taraudages AVFHT : Butées anti-vibratoires - Quiri - 4

Force de blocage			Affaissement élastique à 500 bar	Course	Tige Ø	Type	Référence
Force de blocage								D	a	b	c	e	f	g	p	r	s	u
500 bar	300 bar	150 bar						D	a	b	c	e	f	g	p	r	s	u
kN	kN	kN	µm/kN	mm	mm			mm	mm	mm	mm	mm	mm		mm	mm	mm	°
12	7	2,8	3,5	12	20	AVFHT 12	751 068/000	42	121	23,5	104	79	54	M12 lg. 12	7	42	17	30	3D
20	12,5	4,7	2,5	12	30	AVFHT 22	751 079/000	54	123	23,5	104	79	66	M12 lg. 15	7	54	26	30	3D
35	22	7	2,5	16	40	AVFHT 42	751 069/000	67	155,5	23,5	143,5	98	82	M16 lg. 14	9	67	34	35	3D
