Butée anti-vibratoire version bloc – 500 bar – sortie hydraulique AVBH

Version bloc
Force de blocage à 500 bar : 12 à 35 kN

Sortie hydraulique
Force de contact par ressort
Simple effet rappel par ressort

Butée anti-vibratoire version bloc – 500 bar – sortie hydraulique AVBH : Butées anti-vibratoires - Quiri

Définition

Les butées hydrauliques sont prévues pour soutenir les pièces à usiner dans le plan précis et supprimer les vibrations lors de l’usinage.
Butée à un seul orifice d’alimentation hydraulique pour la sortie et le blocage de la tige.
Pour le principe de fonctionnement, consulter le guide.

Caractéristiques

• fixation par vis
• tige traitée anti-grippage et anti-corrosion
• ressort en acier inoxydable
• précontrainte générée par ressort
• Livrés avec joints toriques :
5,28 x 1,78 – 90 NBR pour AVBH 12 et AVBH 22
7,65 x 1,78 – 90 NBR pour AVBH 42

Option

Modèles spéciaux disponibles sur demande.
Pour des pressions de fonctionnement inférieures à 150bar, veuillez nous consulter.

Nota

IMPORTANT
Le point de purge doit toujours être situé au point haut du montage.
Pour permettre la rentrée de tige par le ressort, la contre pression ne doit pas dépasser 2 bar.
Débit maximum : 1,5l/mn

Imprimer cette fiche

Butée anti-vibratoire version bloc – 500 bar – sortie hydraulique AVBH : Butées anti-vibratoires - Quiri - 2

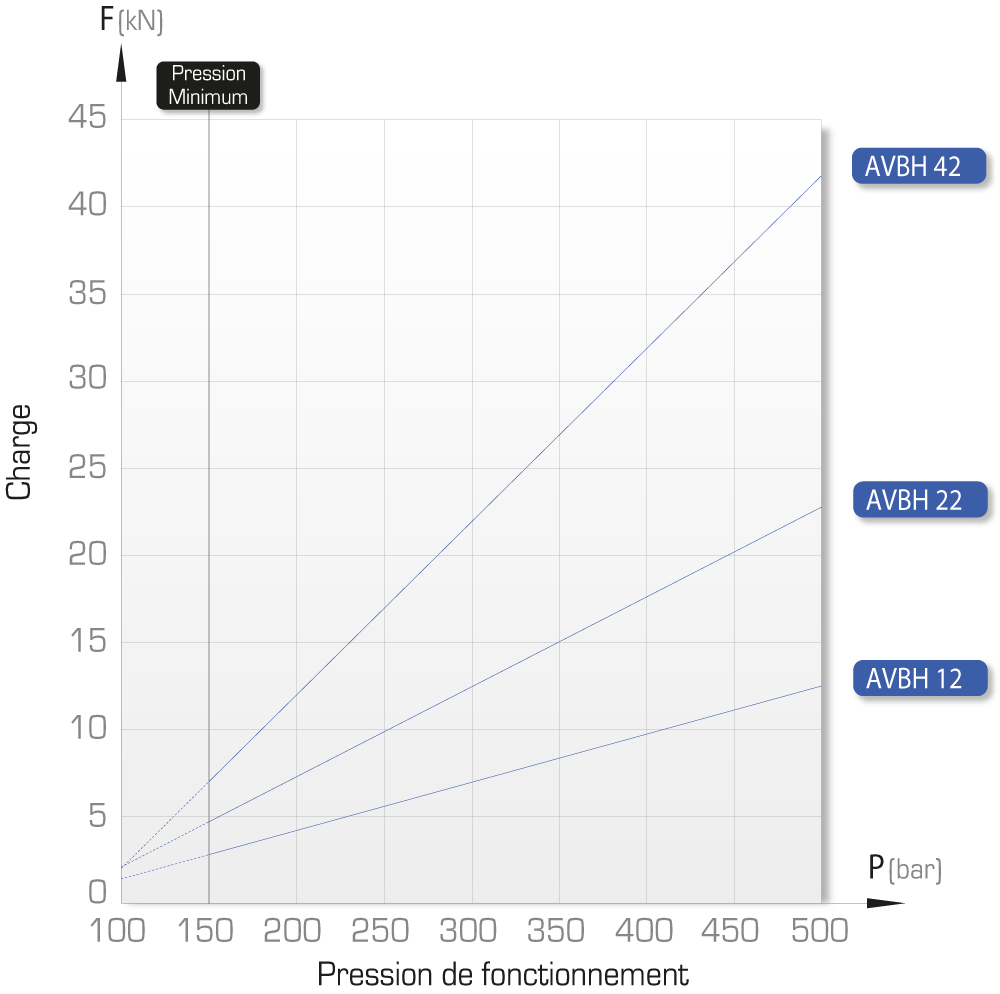

Diagramme force de blocage

Butée anti-vibratoire version bloc – 500 bar – sortie hydraulique AVBH : Butées anti-vibratoires - Quiri - 3

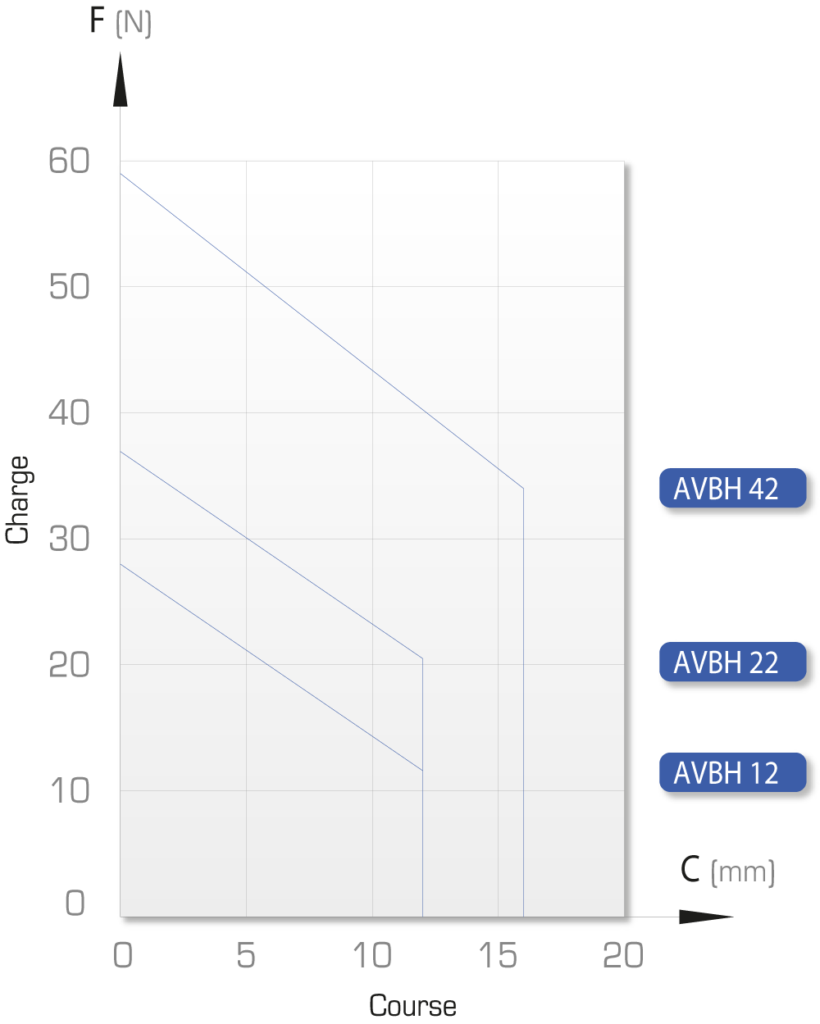

Diagramme force de contact

Butée anti-vibratoire version bloc – 500 bar – sortie hydraulique AVBH : Butées anti-vibratoires - Quiri - 4

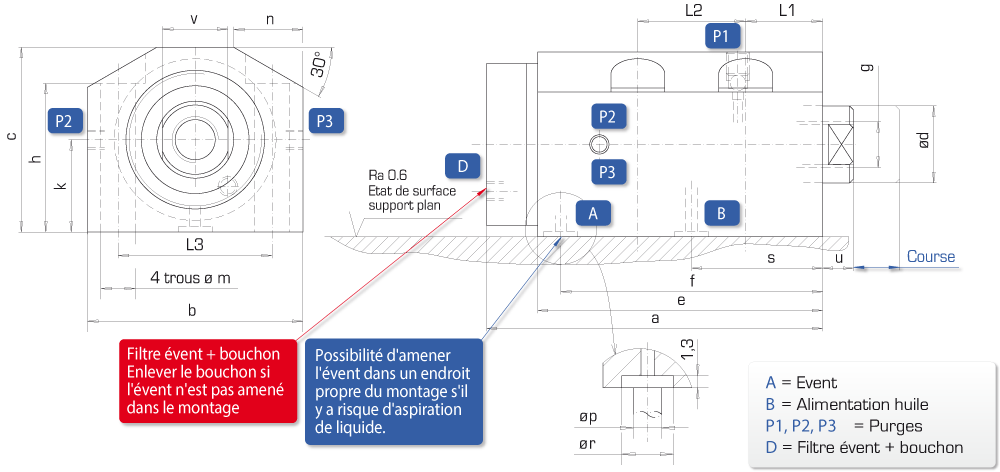

Force de blocage à			Affaissement élastique à 500 bar	Course	Tige Ø	Type	Référence
Force de blocage à								a	b	c	e	f	g	h	k	m	n	p	r	s	u	v	L1	L2	L3
500 bar	300 bar	150 bar						a	b	c	e	f	g	h	k	m	n	p	r	s	u	v	L1	L2	L3
kN	kN	kN	µm / kN	mm	mm			mm	mm	mm	mm	mm		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
12	7	2,8	4,5	12	20	AVBH 12	751 060/000	104	56	48	83	68	M12 lg. 12	38	24	9	18	4	8,8	34	8	17	20	28	40	3D
20	12,5	4,7	3	12	30	AVBH 22	751 061/000	104	70	58	83	72	M12 lg. 15	44	29	11	25	4	8,8	34	10	26	20	28	52	3D
35	22	7	2	16	40	AVBH 42	751 072/000	138	96	70	109	98	M16 lg. 14	55	35	15	25	5	11	42	12	34	23	38	74	3D
