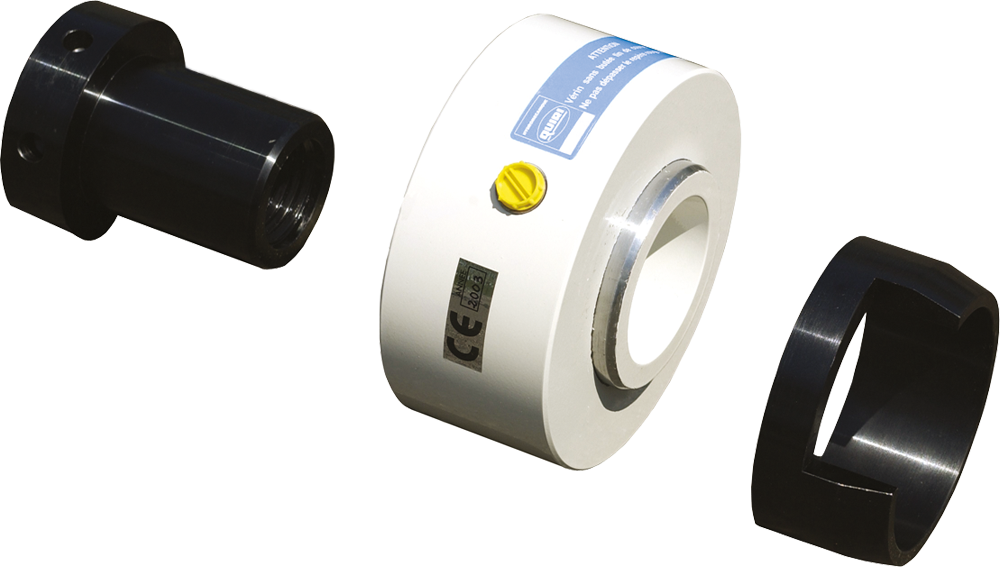

Vérins de tension de goujons – STC
• Simple effet à rappel par gravité
• Tige en acier chromé
• Limitation de course visuelle par repère rouge à ne pas dépasser
Le vérin à piston creux équipé d’un faux écrou et d’une jupe d’appui, vissé sur un goujon et alimenté par une pompe hydraulique provoque une traction sur celui-ci (déformation élastique) libérant l’écrou pour permettre son serrage à travers l’ouverture de la jupe d’appui.
Pour effectuer une opération en toute sécurité, il faut :
• S’assurer que le taraudage du faux écrou correspond au filetage du goujon.
• S’assurer que la longueur filetée dépassant l’écrou soit au minimum égale au diamètre du goujon.
• S’assurer que l’encombrement du vérin hydraulique soit compatible avec l’espace disponible. Si nécessaire, un matériel spécifique pourra être étudié par notre service technique.
• Placer l’ensemble jupe d’appui + vérin sur le goujon à précontraindre.
• Visser le faux écrou sur le goujon.
• Relier à l’aide des raccords rapides le flexible au vérin et à la pompe hydraulique.
• Fermer le robinet de décompression situé sur la pompe.
• Manoeuvrer la pompe jusqu’à la pression nécessaire (lecture au manomètre).
• Tourner l’écrou à serrer à l’aide d’une broche.
• Relâcher la pression en ouvrant le robinet de décompression de la pompe.
• Le goujon précontraint, dévisser le faux écrou, placer l’ensemble sur le goujon suivant,
et procéder à nouveau comme énoncé ci-dessus.
Un goujon soumis à une extension longitudinale s’allonge proportionnellement à la force appliquée ( loi de Hooke ).
On calcule l’allongement avec la formule suivante :
D = (F . L) / (S . E)
D = Allongement total en mm
F = Force en daN
L = Longueur initiale du goujon en mm
S = Section du goujon en mm²
E = Module d’élasticité en daN/mm²
Courbe caractéristique d’allongement d’un goujon
Le segment OA est la zone de proportionnalité entre la force F et l’allongement A. Si dans cette zone l’effort est relaché, le goujon revient à sa longueur initiale : c’est le domaine élastique.
La partie AB est la zone de déformation plastique. Si dans cette zone l’effort est supprimé, le goujon ne revient plus à sa longueur initiale. En conséquence, l’effort de traction engendré par le vérin hydraulique devra rester en deça de la limite élastique du goujon.
La pression à générer avec la pompe (lecture au manomètre) dépendra des caractéristiques mécaniques du goujon et sera calculée avec la formule suivante :
P < (R . S) / A
P = Pression maxi à appliquer en daN/cm²
R = Limite élastique du goujon en daN/mm²
S = Section du goujon en mm²
A = Surface utile du vérin en cm²
Coupleurs
PM115 + A31048 + A52084
