Distributeurs manuels adaptables sur pompe à main SA25 + 10

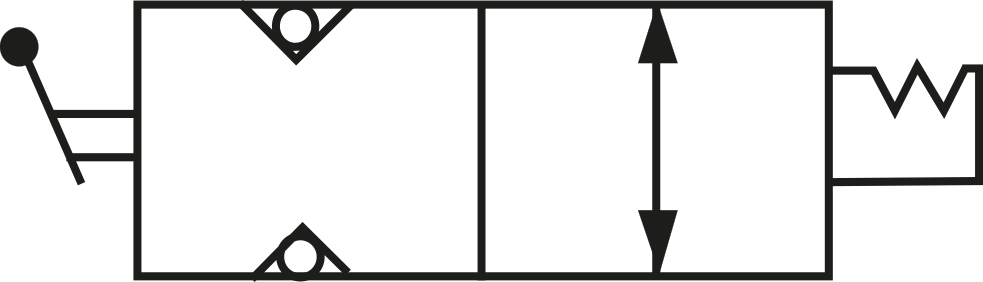

Ensembles distributeurs simple effet 2/2 (2 voies – 2 positions)
Pour commande indépendante ou simultanée de plusieurs vérins simple effet.
Les ensembles distributeurs 2/2 permettent d’isoler un ou plusieurs vérins.
Ils nécessitent des précautions d’utilisation.
Ne jamais ouvrir un distributeur avant d’avoir fermé les autres pour éviter les basculements intempestifs.

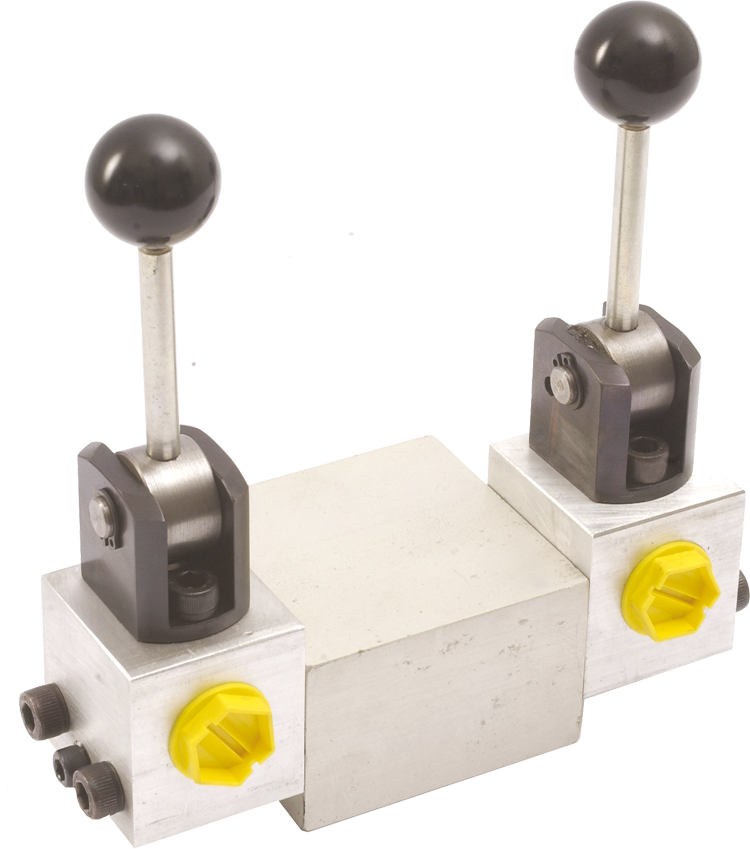

Montage monobloc sur pompe à main (sans prise manomètre)
| Ensemble | Référence | Poids kg |
| à 2 départs | EDM2 | 2,4 |
| à 3 départs | EDM3 | 3 |
| à 4 départs | EDM4 | 3,6 |
| à 5 départs | EDM5 | 4,2 |
| à 6 départs | EDM6 | 4,8 |

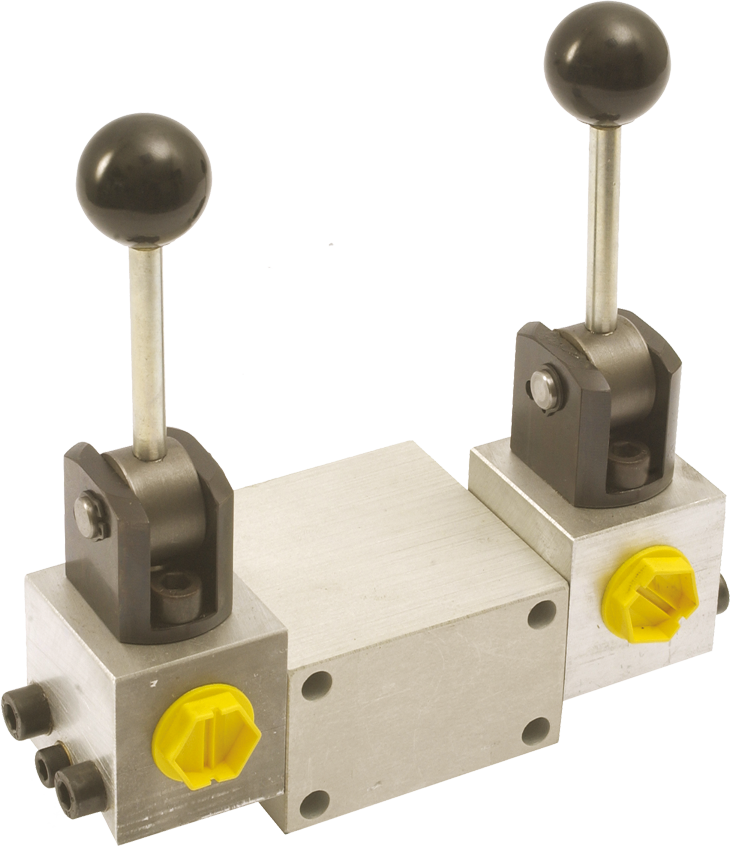

Montage à distance (sans prise manomètre)
| Ensemble | Référence | Poids kg |
| à 2 départs | EDD2 | 2,4 |
| à 3 départs | EDD3 | 3 |
| à 4 départs | EDD4 | 3,6 |
| à 5 départs | EDD5 | 4,2 |
| à 6 départs | EDD6 | 4,8 |
Nota :
Ensemble avec prise manomètre, rajouter suffixe M aux références ci-dessus.
L’adjonction d’un manomètre à glycérine ø 63 se fait directement sur le bloc central.
Pour montage spécifique d’un manomètre ø 100, nous consulter.

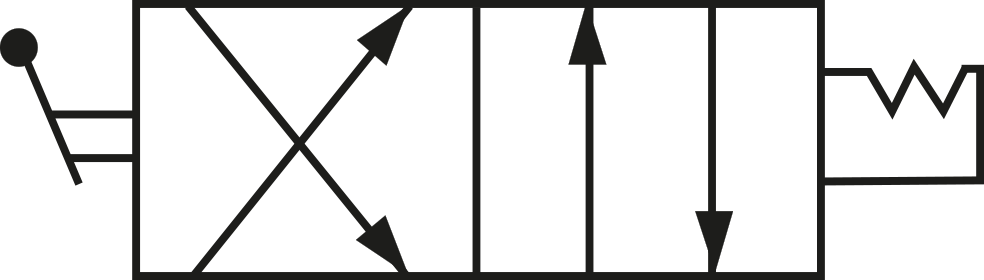

Distributeur manuel double effet 4/2 (4 voies – 2 positions)

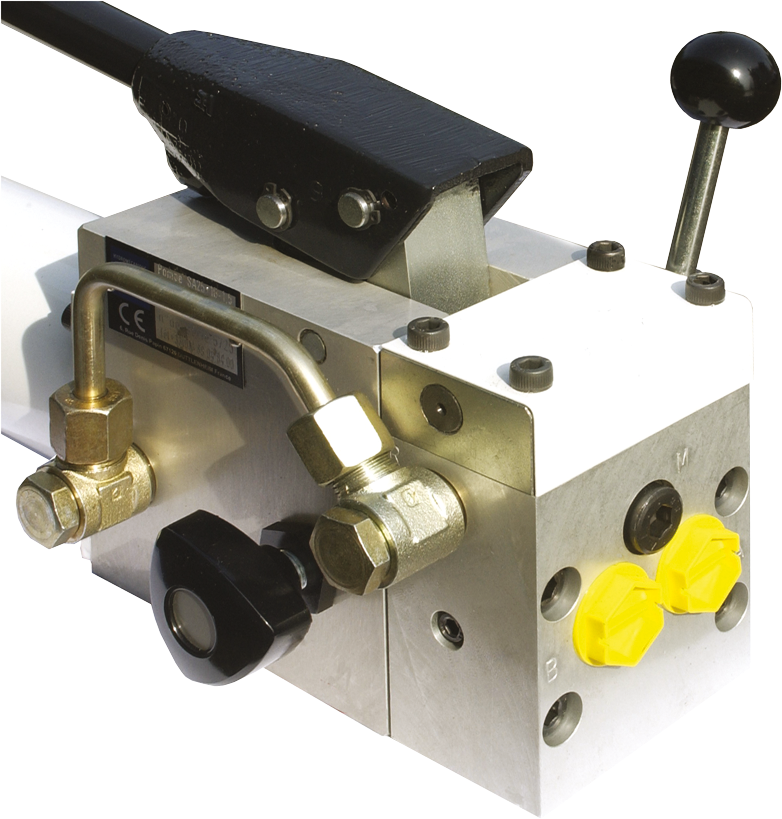

Montage monobloc sur pompe à main
Poids 1,3 kg
Référence : DM4/2
Montage à distance
orifice pression : M18x1,5
orifice retour : G1/4’’
Poids : 1,3 kg
Référence : DD4/2
Nota :
Le robinet de décompression n’est pas utilisé et reste en position fermé
