Accueil » Quiri Hydromécanique » Outillage Levage » Vérins de levage acier 700 bar » Vérins simple effet bas – 700 bar – SRB

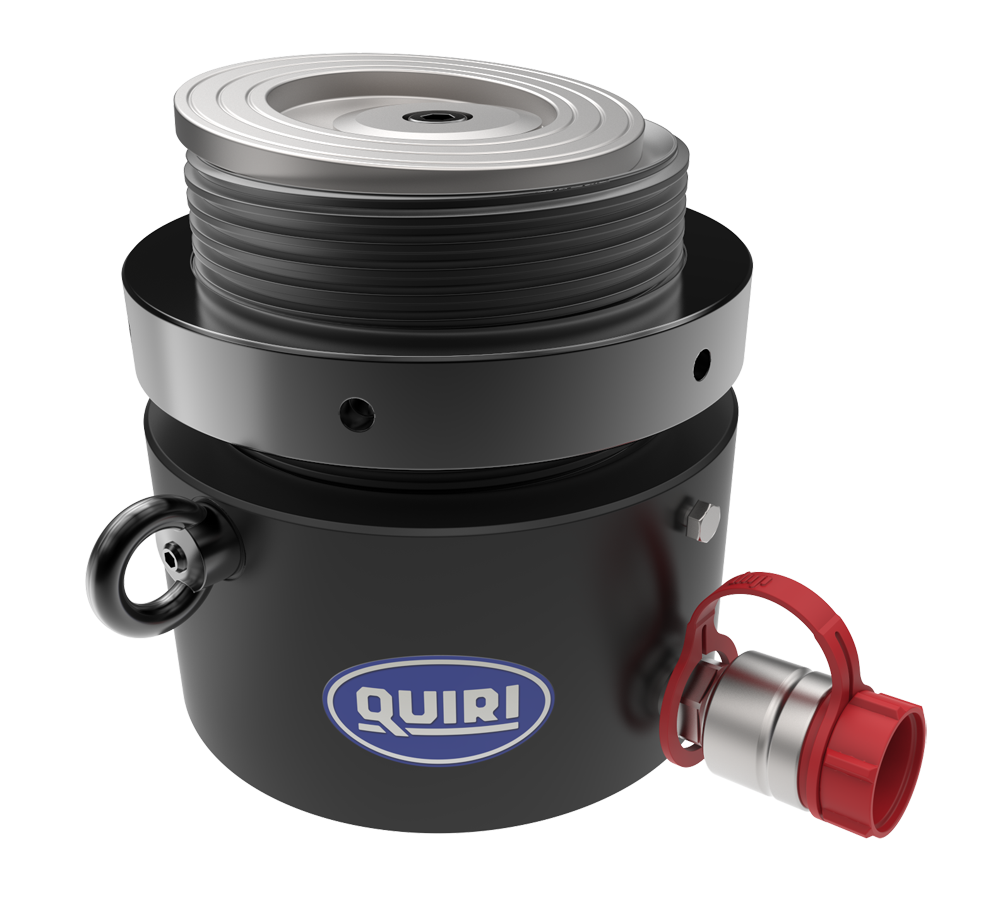

Vérins simple effet bas – 700 bar – SRB

Acier

Caractéristiques
Remarques

Caractéristiques

• Simple effet à rappel par ressort
• Extrémité de tige avec tête striée amovible
• Vérin en acier sulfonitruré
• Livré d’origine avec coupleur HF 738
• Vérin SRB 506 avec poignée de manutention.
• Vérin SRB 936 avec oeilleton de manutention.

Remarques

S’assurer que le fond du vérin soit parfaitement en appui lors de son utilisation.

Imprimer cette fiche

Vérins simple effet bas – 700 bar – SRB : Vérins de levage acier 700 bar - Quiri - 2

Catégorie de vérins	Force maxi. 700 bar	Course	Section de poussée	Volume d’huile	Référence	Dimensions (mm)												Poids
Catégorie de vérins	Force maxi. 700 bar	Course	Section de poussée	Volume d’huile	Référence	a	b	b’	c	d	h	i	j	k	m	n	o	Poids
Tonnes	kN	mm	cm2	cm3		a	b	b’	c	d	h	i	j	k	m	n	o	kg
11	111	40	15,9	63,6	SRB 114	45	89	105,5	86	69	21	65	38	27	9	3	18,5	2,5
22	218	40	31,2	124,7	SRB 224	63	96	116,5	92,5	89	21	65	53	39	12	2	22,5	4,2
31	309	60	44,2	265	SRB 316	75	120	140,6	117	103	21	65	60	45	12	2	22,6	6,7
50	496	60	70,9	425	SRB 506	95	127	152	124	127	22	65	80	60	13	2	27	10,7
54	549,5	53	78,54	416	SRB 545 *	100	127	152	124	136	18	70	80	56	12	3	27	12,8
93	929	60	132,7	796,4	SRB 936	130	141	170,5	137,5	168	21	65	110	94	16	2	31	21,1

* Vérin en fin de vie, dernières pièces en stock

Accessoires du produit

Retrouvez notre guide sur les coupleurs sur cette page : Coupleurs montés sur vérins QUIRI 700 simple effet

Têtes pleines plates TPP – 700 bar

Têtes livrées d’origine avec le vérin, protègent l’extrémité des tiges de vérin.

Têtes rotulées plates TRP – 700 bar

Corrigent les appuis lorsque la surface d’appui du piston n’est pas parfaitement parallèle à la base du vérin.
