QUIRI POINT ZERO

Industries concernées :
Produit concerné : Systèmes de Bridage Hydrauliques
QUIRI POINT ZERO - Systèmes de Bridage Hydrauliques - Quiri
La technique de bridage Point Zéro Quiri comporte un système de serrage à pince breveté qui présente, grâce à des contacts uniquement surfaciques, de nombreux avantages : Une tolérance dans la présentation des éléments à brider permet une mise en place et un retrait des montages et des pièces rapide et efficace.

Les Points Zéro fournissent une force de plaquage effective jusqu’à 30 kN.
Cette solution souple, fiable et d’une extrême précision s’adresse à différents domaines tels que la métrologie, le tournage, le fraisage, l’érosion ou encore la rectification.
Cette outil modulaire et adaptable de changement rapide de production convertit les temps de préparation en temps de production.
Les plaques de serrage et vérins standardisés assurent une flexibilité maximale et s’adaptent aux besoins et aux secteurs de fabrication les plus divers.
La gamme standard est composée des modèles suivants :

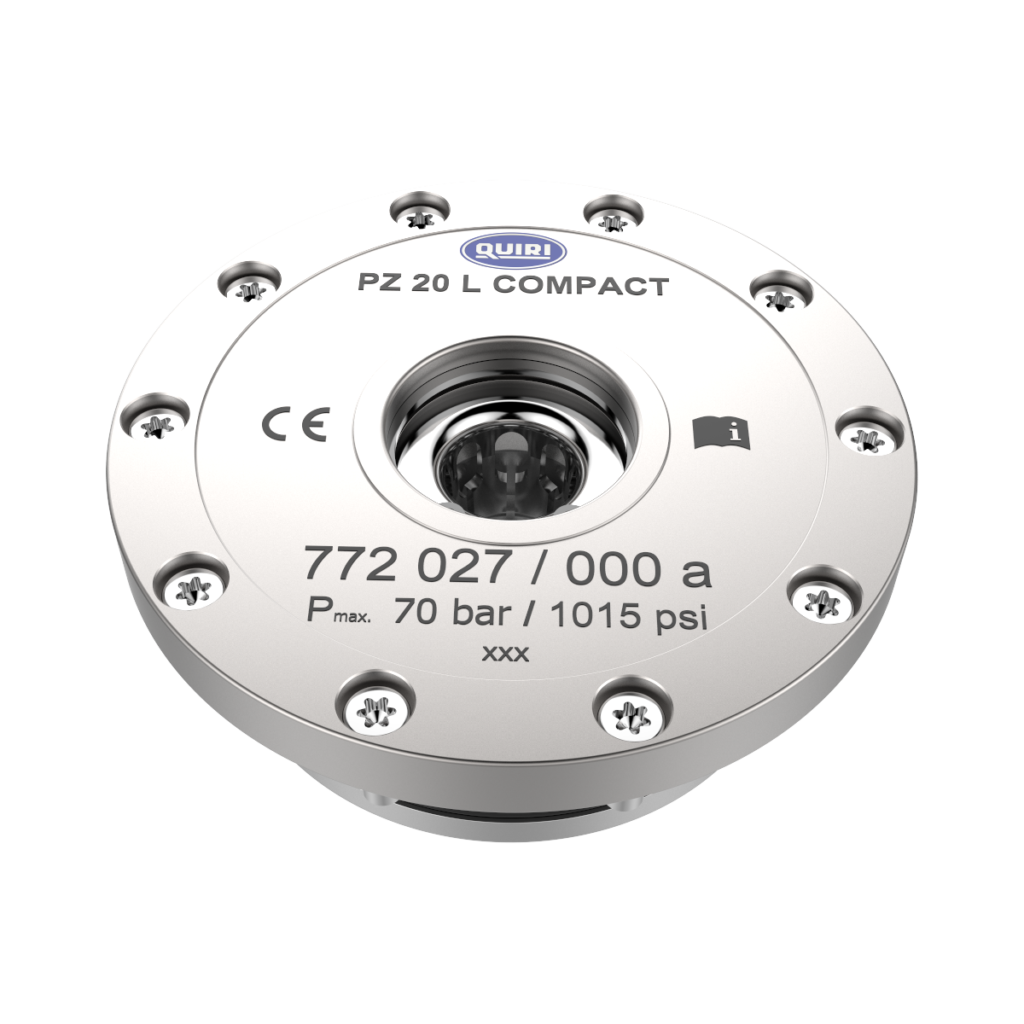

PZ 20

Force de plaquage effectif par vérin : 12 500 N
Force de retenue par vérin : 40 000 N

PZ 30

Force de plaquage effectif  par vérin : 20 000 N
Force de retenue par vérin : 60 000 N

PZ 50

Force de plaquage effectif  par vérin : 30 000 N
Force de retenue par vérin : 90 000 N

PZA 30 (chargement automatique)

Force de plaquage effectif par vérin : 20 000 N
Force de retenue par vérin : 60 000 N

Qu’ils soient à encastrer, de type cartouches ou rapportés, nos Point Zéro vous garantissent un repositionnement ultra précis (5µ) et un ajustement assurant une faible usure des pinces et tirettes.
Nous proposons également des solutions sur mesure afin de répondre aux exigences croissantes du marché.
