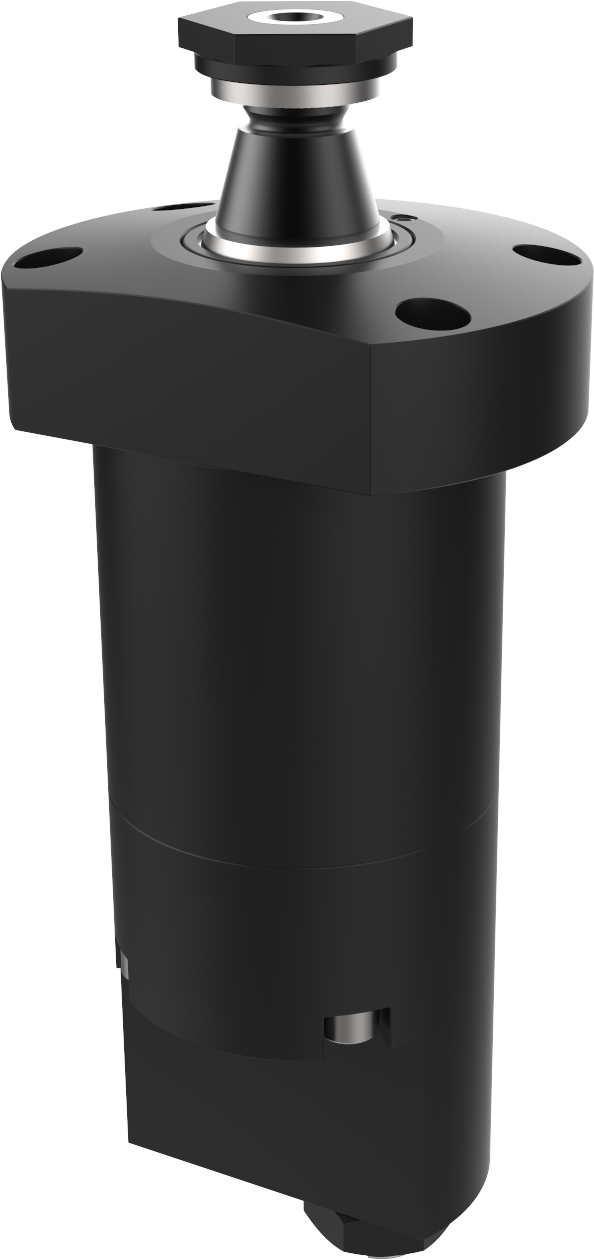

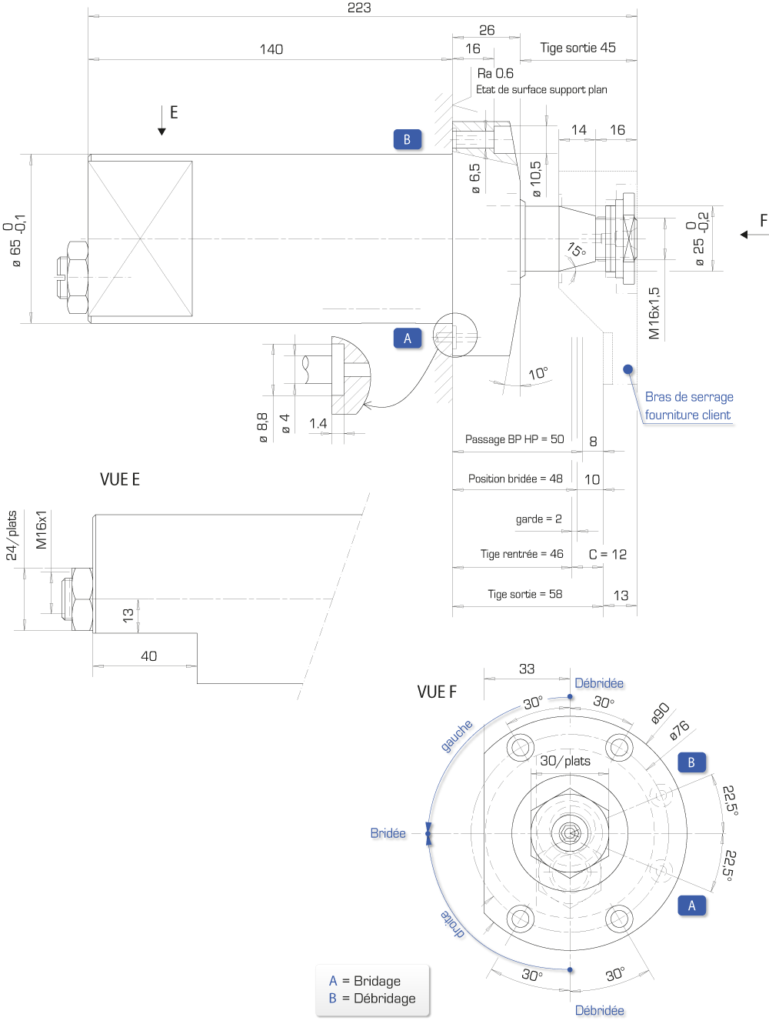

Vérin pivotant dans le plan – 160 bar – Détection hydraulique de position bridée PL21XH

Double effet - rotation dans le plan - contrôle de position hydraulique
Force à 160 bar : 5 kN

Alimentation par lamages sous la collerette
Fixation par vis

Vérin pivotant dans le plan – 160 bar – Détection hydraulique de position bridée PL21XH : Vérins pivotants avec détection de position - Quiri

Définition

Ce vérin pivotant double effet comporte un système de contrôle de position hydraulique. Le vérin intègre un limiteur de pression qui se fermera à partir d’une position prédéfinie.

Ce système permet le contrôle du positionnement de la pièce avant le lancement du cycle d’usinage.

Ce contrôle se fait sans circuit supplémentaire ni branchement électrique réduisant ainsi les risques de panne et les coûts de montage.

• bras de serrage voir rubrique accessoires
• rotation dans le plan droite ou gauche 90°±2°
• autres angles de rotation sur demande
• indexage X de la tige en option (voir page 86)
• pression de service maxi : 160 bar

Nota

Les vérins sont livrés avec joints toriques, écrou de serrage et rondelle frein (dimensions et couple de serrage : voir Rondelle frein pour vérin de type P11 et P21).
Joints toriques : 5,28 x 1,78 90 NBR

Imprimer cette fiche

Vérin pivotant dans le plan – 160 bar – Détection hydraulique de position bridée PL21XH : Vérins pivotants avec détection de position - Quiri - 2

Définition des efforts en fonction du bras de serrage : consulter le guide
Recommandations importantes : consulter le guide

Sens de rotation	Type	Référence
Sens de rotation	Type	Référence	Indexage
droite	PL 21 D H	191 113/000	SANS	3D
gauche	PL 21 G H	191 113/100	SANS	3D
droite	PL 21 D HX	191 113/050	AVEC
gauche	PL 21 G HX	191 113/150	AVEC

Les vérins pivotants à détection hydraulique permettent de détecter un mauvais positionnement de la pièce sur le montage. Cette détection ne nécessite aucune voie supplémentaire.

Cas 1 : La pièce est en position correcte

• le vérin vient serrer la pièce dans la position prédéfinie
• le limiteur de pression se ferme
• le circuit atteint alors la pression normale de bridage
• le pressostat commute
• le cycle d’usinage peut commencer

Vérin pivotant dans le plan – 160 bar – Détection hydraulique de position bridée PL21XH : Vérins pivotants avec détection de position - Quiri - 3

Cas 2: La pièce est en position incorrecte

• le vérin vient serrer la pièce dans une position autre que celle prédéfinie
• le limiteur de pression reste ouvert
• le circuit reste en basse pression
• le pressostat ne commute pas
• le cycle d’usinage ne peut pas commencer

Vérin pivotant dans le plan – 160 bar – Détection hydraulique de position bridée PL21XH : Vérins pivotants avec détection de position - Quiri - 4

Vérin pivotant dans le plan – 160 bar – Détection hydraulique de position bridée PL21XH

Définition

Caractéristiques

Nota

Cas 1 : La pièce est en position correcte

Cas 2: La pièce est en position incorrecte

Voir les produits similaires

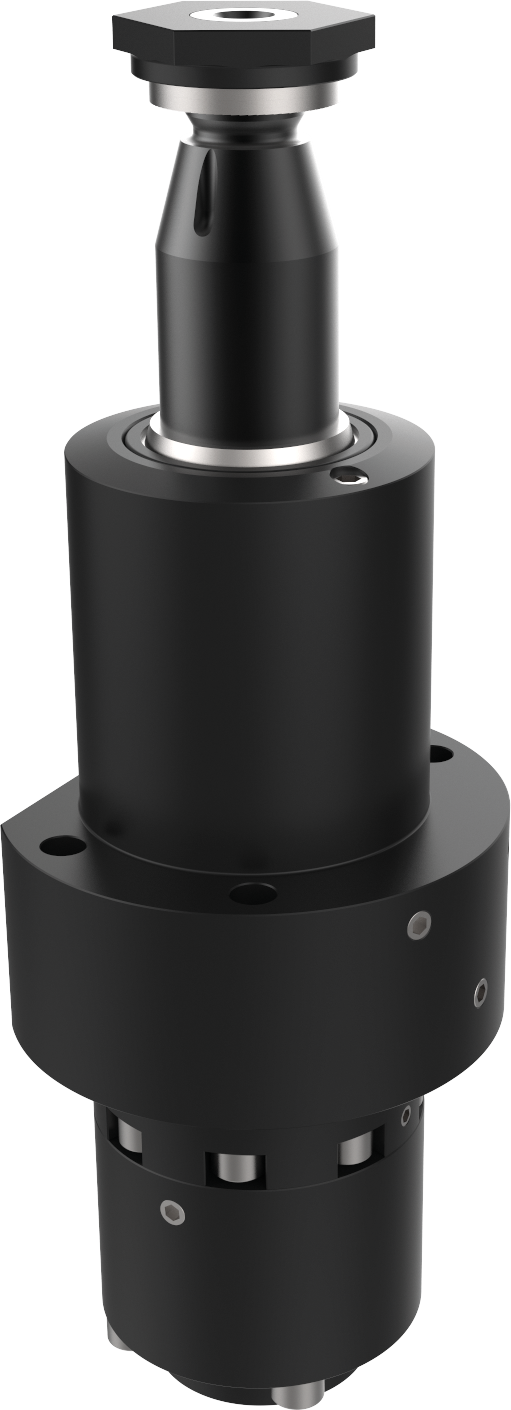

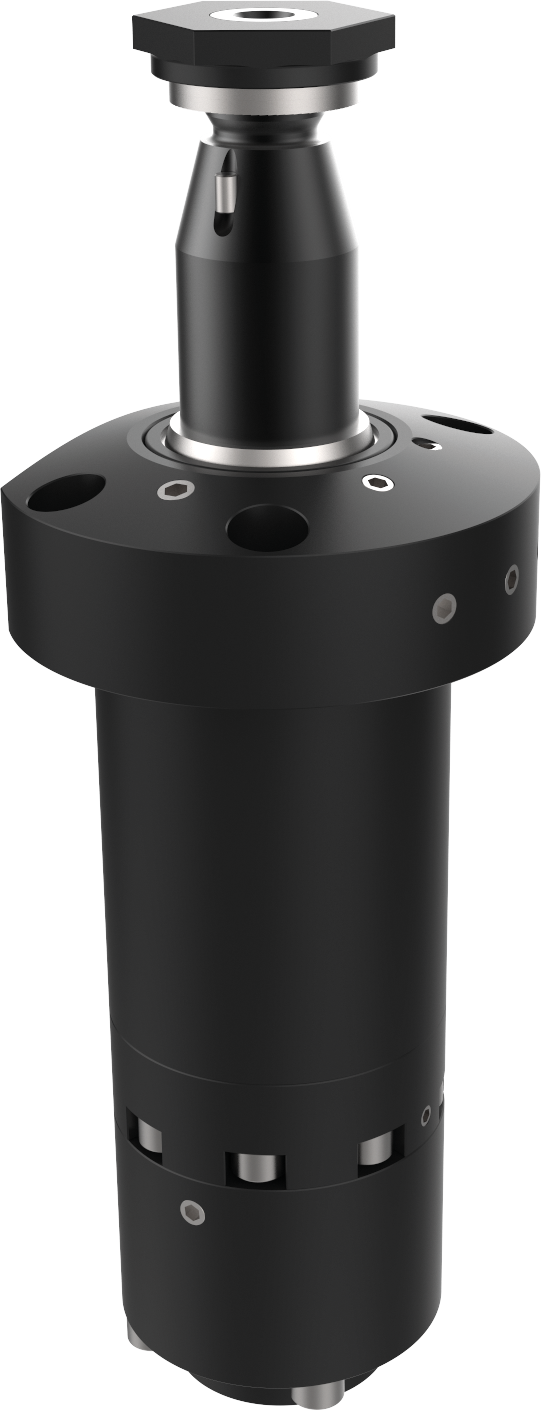

Vérin pivotant à rampe hélicoïdale – 250 bar – Détection pneumatique de la position débridée HL**XB1

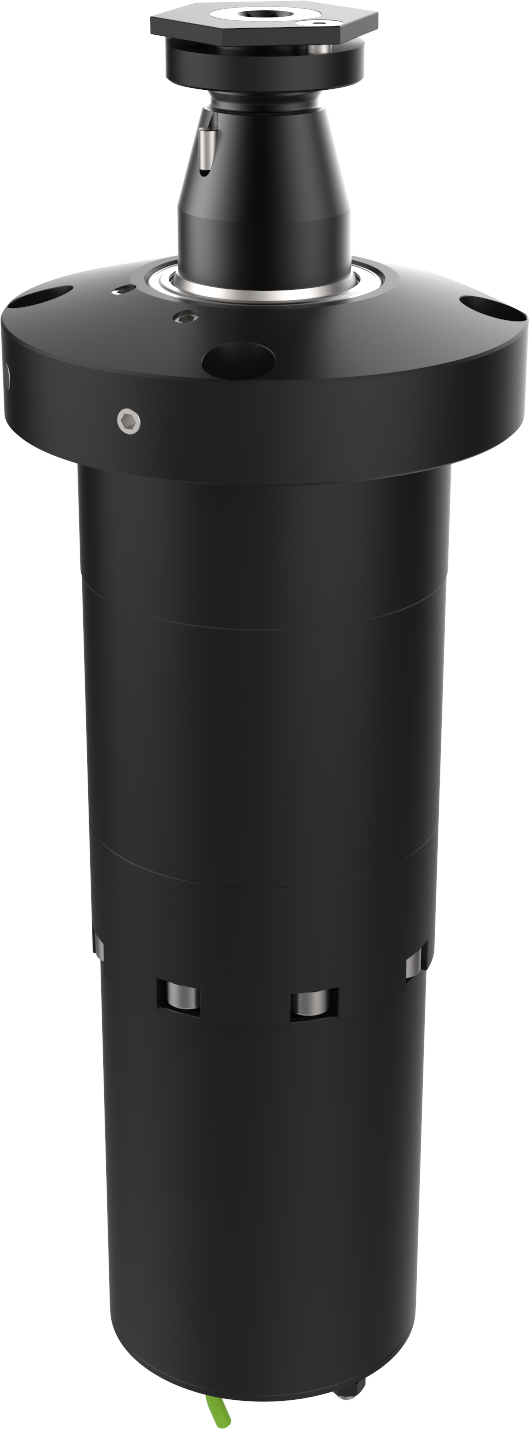

Vérin pivotant dans le plan – 160 bar – Détection électrique position débridée PL**XE
