Vérin pivotant dans le plan – 160 bar – Détection pneumatique position débridée et bridée PL**XB12

Double effet - rotation dans le plan - détection pneumatique position bridée et débridée Force à 160 bar : 10 kN

Alimentation par lamages sous la collerette

Vérin pivotant dans le plan – 160 bar – Détection pneumatique position débridée et bridée PL**XB12 : Vérins pivotants avec détection de position - Quiri

Caractéristiques

• détection de position bridée et débridée par clapets sans fuite, réglable
• rotation dans le plan à droite ou à gauche 90°±2°
• purges coté bridage et débridage
• indexage de tige
• pression maxi: 160 bar

Options

• bras de serrage : voir rubrique accessoires
• rotation 60°, 45° ou 0° sur demande

Nota

Les vérins sont livrés avec joints toriques, écrou de serrage et rondelle frein (dimensions et couple de serrage : voir Ecrou pour vérin de type P31 et P41).
Joints toriques : 7,65 x 1,78 90 NBR

Imprimer cette fiche

Définition des efforts en fonction du bras de serrage : consulter le guide
Recommandations importantes : consulter le guide

F max à 160 bar	Tige ød	Course	Débit maxi A	Volume balayé A B	Sens de rotation	Type	Référence

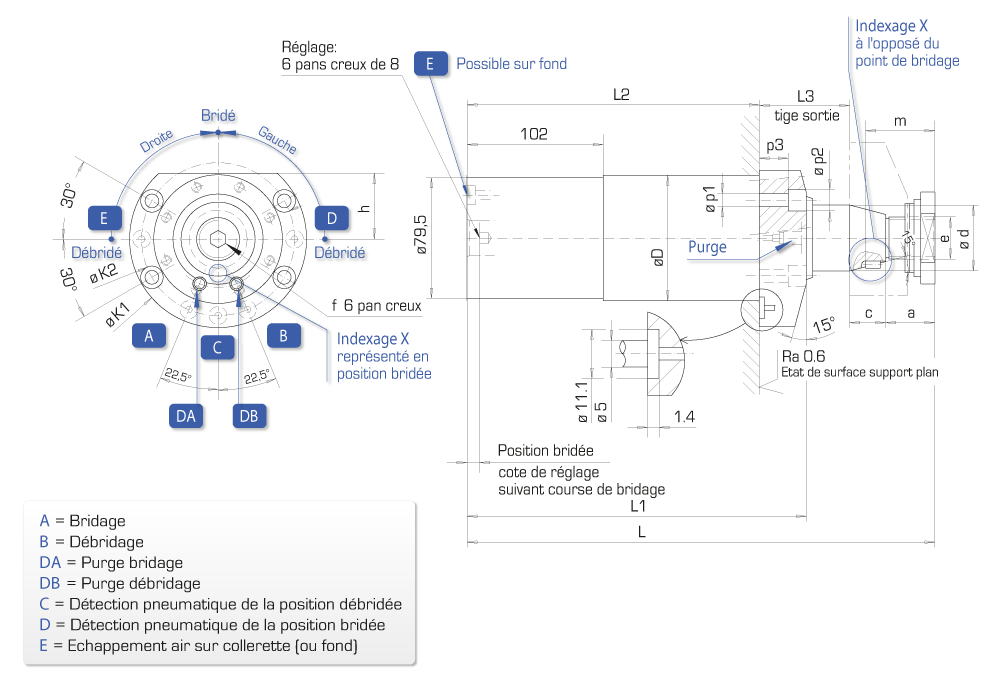

F max à 160 bar	Tige ød	Course	Débit maxi A	Volume balayé A B	Sens de rotation	Type	Référence	a	c	øD	e	f clé	h	øk1 øk2	L	L1	L2	L3	m	p1	p2	p3
kN	mm	mm	l/mn	cm³				mm	mm	mm		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
10	36	12	2	41	droite	PL 31 DX B12	192 142/050	18	20	80	M24 x 1,5	10	41	110	301,5	248,5	220,5	43	29	8,5	14	11
10	36	12	2	53	gauche	PL 31 GX B12	192 142/150	18	20	80	M24 x 1,5	10	41	95	301,5	248,5	220,5	43	29	8,5	14	11
