Vérins hydrauliques série 500V

Imprimer ce guide

Caractéristiques

Vérins à hautes performances convenant pour tous les cas particulièrement adaptés à des conditions de service très dures avec des efforts importants sous faibles encombrements (Sidérurgies, travaux publics, presses, etc…).

• Larges encastrements et guidages bronze
• Étanchéité sur tige et piston par joints «Chevron» sur exécution standard
• Pression maxi en pointe : 500 bar
• Marche intensive : 400 bar
• Vitesse maxi : 0,5 m/s avec joints standards, jusqu’à 2 m/s avec joints spéciaux
• Température maxi : 100°C avec joints standards, jusqu’à 200°C avec joints viton, pour les températures < 0°C, merci de nous consulter.
• Trois diamètres de tige au choix par alésage, la tige différentielle correspondant aux cas courants.

Tous les vérins 500 peuvent être équipés d’accessoires de fixation tels que, oeilletons (avant et arrière), brides, plaques à tourillons.

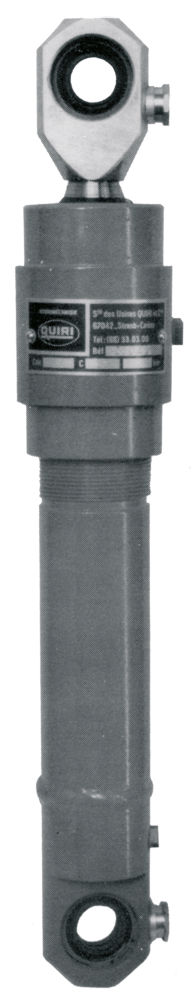

Vérins hydrauliques série 500V : Vérins hydrauliques 500 bar - Quiri

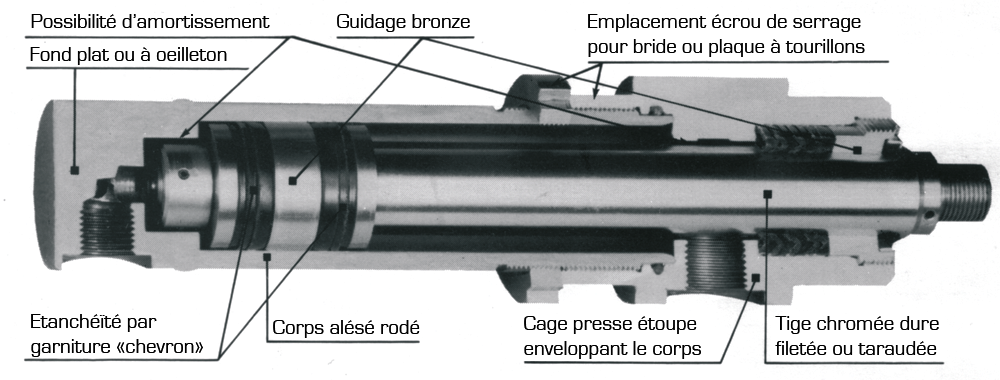

Vérins hydrauliques série 500V : Vérins hydrauliques 500 bar - Quiri - 2

Vérins simple-effet

Vérins simple effet «En poussant» (Etanchéité sur crosse côté poussée) avec tige forte.
Vérins simple effet «En tirant» (Etanchéité sur tige et sur crosse côté rappel) avec tige de traction.
Ces vérins sont dérivés de la version double effet par suppression des garnitures d’étanchéité rendues inutiles selon la version. La prise d’alimentation inutilisée est équipé d’un filtre à air.

Vérins plongeurs

Les vérins plongeurs sont obtenus à partir des vérins double effet avec tige forte en supprimant l’étanchéité sur piston.
L’alimentation peut se faire côté fond ou côté presse étoupe, au choix. L’orifice non utilisé est obtrué par un bouchon acier et un joint.

Choix du vérin en fonction des contraintes de flambage

Force maximale : Tenir compte des conditions de fonctionnement extrêmes : surpressions, efforts dynamiques, réactions des attaches, etc… Éviter les chocs en fin de course (amortissement pour grandes vitesses >0,15 m/s)

Orifice d’alimentation : Les choisir en fonction du débit du générateur, en tenant compte du rapport des sections poussée et rappel.

Flambage : Déterminer le vérin d’après les tableaux ci-dessous donnant directement la longueur maximale compatible avec le flambage en fonction de la force, de la pression de service, de l’alésage et des diamètres de tige.

• Pour obtenir la course maximale Cmax résistant au flambage, multiplier les longueurs de flambage L du Tableau I par le coefficient correcteur K du Tableau II, fonction du type de fixation.

Cmax.=KL

• Choisir de préférence les fixations les plus résistantes au flambage, conduisant à des vérins moins volumineux, donc à moindre coût.

Tableau I

Longueur maximale L (en mm) : coefficient de sécurité environ 2,5
Force correspondante F (en 104 N correspondant en pratique à des tonnes force)

Alésage Tige Pression de service en bar
50 100 150 200 250 300 350 400 450 500
F L F L F L F L F L F L F L F L F L F L
25 18 0,24 1320 0,49 930 0,73 760 0,98 655 1,22 585 1,47 535 1,71 495 1,96 450 – – – –
32 22 0,40 1530 0,80 1085 1,20 885 1,61 765 2,01 685 2,41 625 2,81 580 3,22 540 – – – –
40 28 0,621 1980 1,25 1400 1,88 1140 2,51 990 3,14 885 3,77 805 4,40 745 5,02 695 – – – –
50 32 0,98 2040 1,96 1450 2,95 1175 3,93 1020 4,91 910 5,89 830 6,87 770 7,85 720 8,83 680 9,80 645
36 2510 1770 1440 1250 1120 1025 945 885 835 790
40 3250 2300 1875 1625 1450 1325 1225 1145 1080 1025
63 40 1,56 2580 3,11 1830 4,67 1500 6,23 1280 7,80 1150 9,34 1050 10,90 975 12,50 910 14,00 860 15,55 815
45 3550 2300 1875 1625 1450 1325 1225 1145 1080 1025
50 4000 2830 2310 2000 1790 1640 1510 1410 1330 1260
80 50 2,51 3150 5,02 2200 7,53 1820 10,04 1580 12,65 1400 15,06 1290 17,57 1190 20,08 1110 22,59 1050 25,10 995
56 3820 2690 2200 1910 1700 1560 1440 1340 1270 1200
63 5000 3520 2880 2500 2230 2040 1890 1770 1665 1580
100 63 3,92 4050 7,85 2860 11,78 2340 15,70 2025 19,65 1810 23,55 1650 27,50 1530 31,40 1435 35,35 1350 39,27 1280
70 5000 3540 2880 2500 2230 2040 1890 1770 1665 1580
80 6550 4630 3780 3275 2930 2680 2480 2320 2180 2070
125 80 6,13 5160 12,27 3650 18,40 2980 24,55 2580 30,67 2300 36,80 2110 42,93 1950 49,10 1830 55,20 1720 61,30 1630
90 6550 4630 3780 3275 2930 2680 2480 2320 2180 2070
100 8220 5820 4750 4110 3670 3360 3110 2910 2740 2600
140 90 7,70 5800 15,40 4100 23,10 3350 30,80 2900 38,50 2590 46,20 2370 53,90 2190 61,60 2050 69,30 1930 77,00 1830
100 7300 5160 4210 3650 3260 2980 2760 2590 2430 2310
110 8700 6150 5020 4350 3890 3550 3290 3080 2900 2750
160 100 10,05 6430 20,10 4550 30,15 3710 40,20 3215 50,25 2870 60,30 2630 70,35 2430 80,40 2280 90,45 2140 100,5 2030
110 7640 5400 4410 3820 3410 3120 2890 2700 2540 2410
125 9900 7000 5700 4950 4420 4050 3740 3500 3300 3130
200 125 15,74 7880 31,14 5680 46,88 4550 62,28 3940 78,50 3520 94,25 3220 110 2980 125,7 2790 141,5 2610 157,4 2490
140 9900 7000 5700 4950 4420 4050 3740 3500 3300 3130
160 13000 9200 7500 6500 5800 5310 4910 4600 4330 4110



Tableau II : Coefficient correcteur de fixation K

Type de fixation Vérins hydrauliques série 500V : Vérins hydrauliques 500 bar - Quiri - 3 Vérins hydrauliques série 500V : Vérins hydrauliques 500 bar - Quiri - 4 Vérins hydrauliques série 500V : Vérins hydrauliques 500 bar - Quiri - 5 Vérins hydrauliques série 500V : Vérins hydrauliques 500 bar - Quiri - 6
Corps encastré

Tige non guidée

 Corps encastré

Tige guidée

 Oeilleton sur corps de tige Tourillons oscillant sur corps

Oeilleton sur tige
Pression

d’utilisation (bar)

 0 – 400 0 – 200 200 – 400 0 100 200 300 0 100 200 300
100 200 300 400 100 200 300 400
K 0,5 1,40 1,37 0,43 0,40 0,37 0,35 0,91 0,86 0,83 0,81
