Centrales et pools hydrauliques

Industries concernées :
Produit concerné : Hydrosystems
Centrales et pools hydrauliques - Hydrosystems - Quiri
Gamme standard de centrales compactes et silencieuses à groupe moto-pompe immergé. De 20 à 250 l/mn, les centrales peuvent être couplées en pool hydrauliques de plusieurs milliers de l/mn pour alimenter les installations et laboratoires d'essais de forte taille.

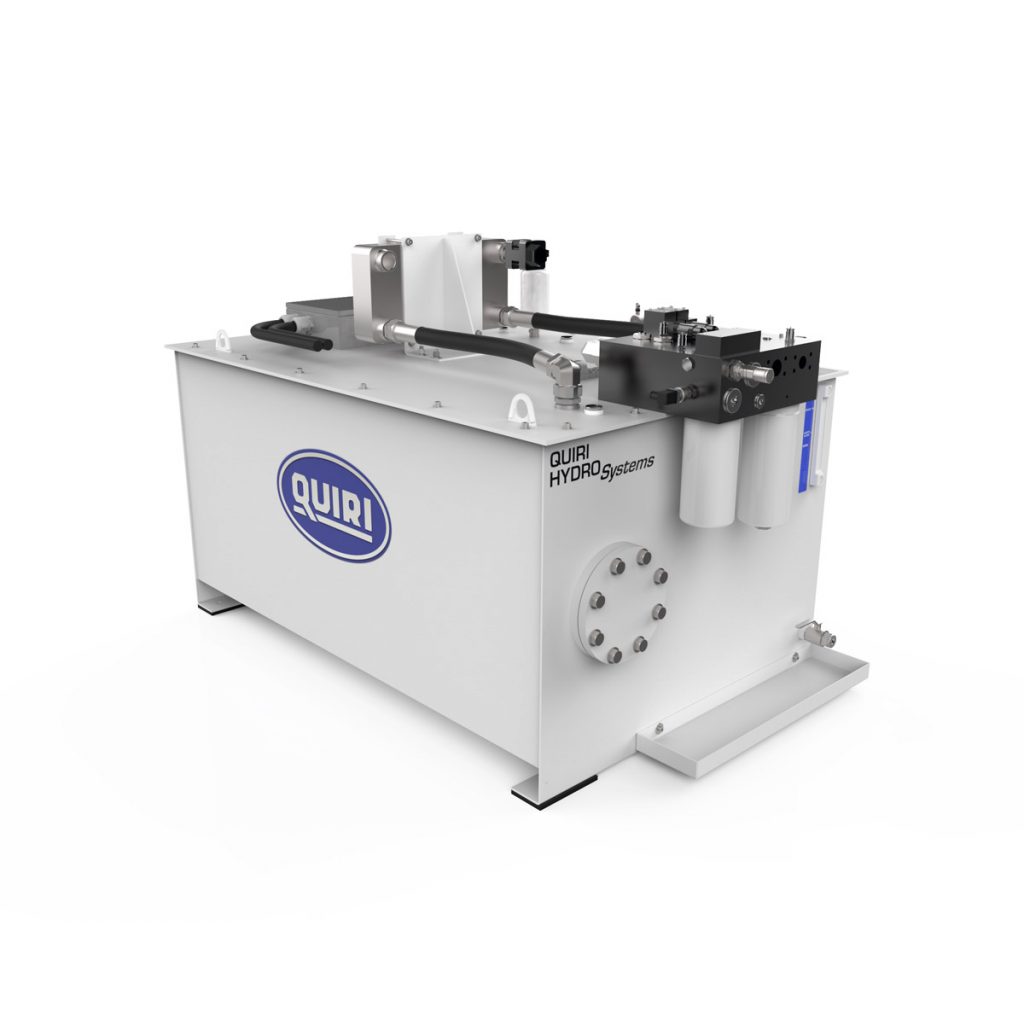

GMP HiFi : Centrales immergées standards

Les centrales HPU HiFi, sont destinées à l'alimentation de circuits servohydrauliques. Destinées à fonctionner 24h/24 elle sont munies d'une filtration et d'un refroidissement permanent par circuit séparé. Toutes les pompes HP sont à débit variable. Niveau sonore de 65 à 76 dBa.

6 modèles immergés standards : Réservoirs : 400, 800, 1250 litres Puissances : de 18,5 à 110 kW Débits : de 32 à 250 l/mn @ 210 bar Pression max : 350 bar Refroidissement : Eau ou Air 4 modèles standards non immergé : Réservoirs : 200 litres Puissances : 9 à 18,5 kW Débits : de 14 à 40 l/mn @ 210 bar Pression max : 350 bar Refroidissement : Eau ou Air

Pools hydrauliques

Les pools sont constitués de centrales d’asservissement à GMP immergé standard QUIRI de 110kW, reliées par les réservoirs. Chaque centrale reste autonome avec son propre coffret électrique, et possède 2 groupes motopompes identiques de 55 kW. La combinaison moteur 55 kW et pompe de 100 cm3/tr avec limitation de cylindrée mécanique, permet de fournir 250 l/mn par centrale à 210 bar ou 190 l/mn par centrale à 280 bar. Chaque centrale étant capable des performances maximales.

La connexion hydraulique est réalisée de telle façon à pouvoir isoler du réseau, chaque centrale pour toute intervention de maintenance préventive ou curative. Cet isolement est total, et n’implique aucun arrêt du reste du pool, et ce pour aucune espèce d’intervention. La centrale isolée peut subir un check-up complet, voir un démontage partiel ou total ainsi qu’une préparation de remise en service (contrôle fonctionnel, comptage de particules..), avant la re-connexion au réseau par simple ouverture de vannes.

Quiri, spécialiste des groupes hydrauliques pour les essais et l’industrie

Spécialiste de la conception et la fabrication d’équipements hydrauliques industriels, Quiri propose une vaste gamme de groupes hydrauliques pour les essais et l’industrie, ainsi que de composants destinés à l’assemblage et à l’alimentation de bancs d’essai servohydrauliques : vérins rotatifs et linéaires, centrales hydrauliques ou encore blocs de sécurité. Reconnus par les plus grands acteurs des domaines de l’automobile, du transport ferroviaire, du nucléaire ou encore de l’aéronautique, nos bancs de test permettent de conduire des essais variés : essai de compression, de flexion ou encore mécanique. Nos systèmes hydrauliques couvrent par ailleurs un large spectre d’applications, selon les besoins de l’industrie concernée : machine d’essai de châssis, d’amortisseurs ou encore de composants.

Maîtrisant l’ensemble des compétences liées à la fabrication de bancs de tests, nos experts en hydraulique industrielle sont également en mesure de concevoir votre équipement sur mesure, à partir d’un cahier des charges spécifiques. Pour en savoir plus à propos de nos bancs d’essai hydrauliques ou de nos vérins et centrales, n’hésitez pas à prendre contact avec nos spécialistes.
